问题：

　　为何要组合使用低通滤波器（LPF）和模数转换器（ADC）驱动器？

　　答案：

　　为了减小模拟信号链的尺寸，降低其成本，并提供ADC抗混叠保护（ADC采样频率周围频段中的ADC输入信号不受数字滤波器保护，必须由模拟低通滤波器（LPF）进行衰减）。20 V p-pLPF驱动器一般用于工业、科技和医疗（ISM）设备中，该设备必须使用具有更低满量程输入的高速ADC对传统的20 V p-p信号范围进行数字化处理。

　　简介

　　通过驱动ADC实现优化的混合信号性能，这是一大设计挑战。图1所示为标准的驱动器ADC电路。在ADC采集期间，采样电容将反冲RC滤波器中指数衰减的电压和电流。混合信号ADC驱动器电路的最佳性能受到多个变量影响。驱动器的建立时间、RC滤波器的时间常数、驱动阻抗，以及ADC采样电容的反冲电流在采样时间内相互作用，导致产生采样误差。采样误差随着ADC位数、输入频率和采样频率的增大而增大。

　　标准ADC驱动器具有大量实验数据样本，可用于可靠的设计流程。但缺乏实验数据来引导进行驱动ADC的低通滤波器设计。本文介绍集成模拟低通滤波、信号压缩和ADC驱动器的LPF驱动器电路（参见图2）。

　　表1列出了图2所示电路的性能变量。下方的实验室数据和分析旨在引导说明，给出图2所示的电路的时间和频率响应限值。

　　表1.图2所示电路的性能变量

　　实验室数据和分析

　　信噪比（SNR）和总谐波失真（THD）是衡量系统动态性能的两个重要参数。能否实现最佳性能，取决于ADC和信号调理级的组合，在本文中，后者包括三阶低通滤波器和单端至差分转换器。图2所示的LPF驱动器电路的–3 dB带宽和建立时间会有所不同，有关SNR和THD的测量值，请参见表2至表5。本文将会探讨受测变量和这些变量对系统性能的影响。

　　低通滤波器–3 dB带宽

　　比较信号带宽为1 MHz与2 MHz和0.5 MHz时系统的性能。当–3 dB点分别为558 kHz、1 MHz、和2.3 MHz，其性能如表2所示。将截止频率降低至558 kHz，LPF噪声带宽随之降低，但SNR提高。将截止频率增大至1 MHz或2.3 MHz，LPF驱动器建立时间缩短，THD降低。

　　图1.标准ADC驱动器和RC滤波器。

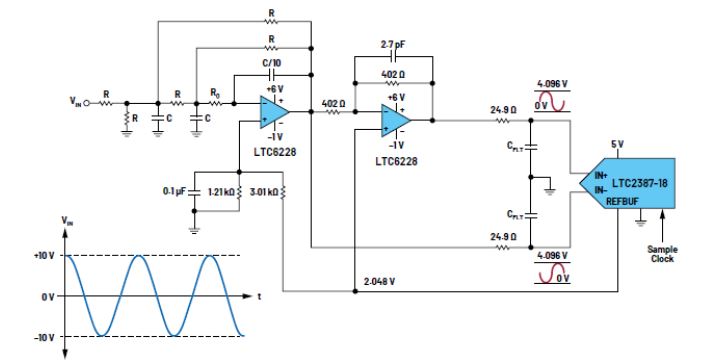

　　图2.LPF驱动器和ADC电路。

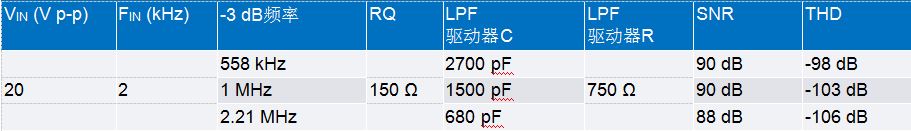

　　表2.R = 750 Ω时三种截止频率对应的LPF驱动器性能

　　更改图2所示的R或C可以更改截止频率。使用C电容来设置截止频率时，LPF驱动器THD更低；R电阻值降低，有助于略微改善SNR；如表3所示。

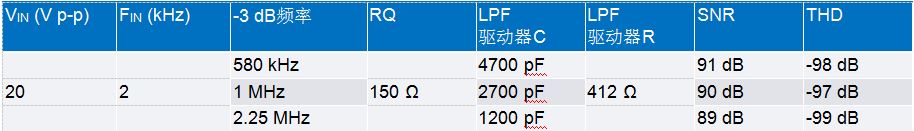

　　表3.R = 412 Ω时三种截止频率对应的LPF驱动器性能

　　设置RQ电阻（图2）

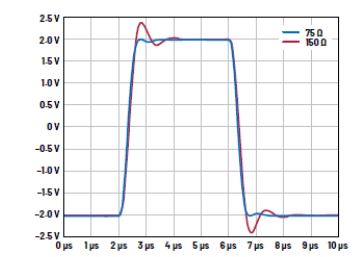

　　LPF的RQ电阻可设置时间响应。RQ越高，过冲越大，建立时间越长。RQ越低，过冲越小，建立时间越短。图3显示使用150 Ω和75 Ω RQ电阻时对应的LPF瞬态响应。我们测试了使用不同的RQ时LPF驱动器的性能，测试结果如表4所示。

　　图3.不同的RQ值对应的过冲和建立时间。

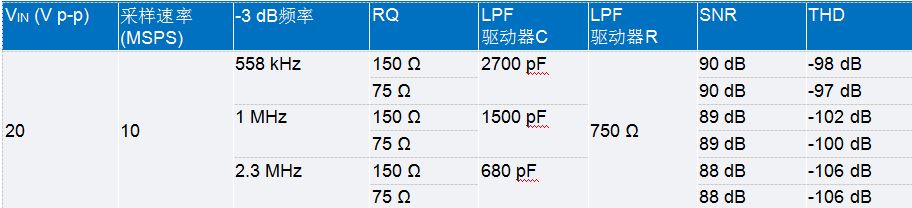

　　表4.不同的RQ值对应的LPF驱动器性能

　　根据实际测量得出的数据，使用75 Ω和150 Ω RQ对SNR和THD性能没有明显影响，只是影响过冲和建立时间的一个因素。

　　ADC采样速率

　　表5中的数据显示，如果使用LTC2387-18，在10 MSPS时系统的THD性能低于15 MSPS时（在10 MSPS时，图2中的RC驱动器电容C3和C4的值为180 pF）。

　　注：在10 MSPS时，LTC2387-18和LTC2386-18的采样时间分别为61 ns和50 ns。

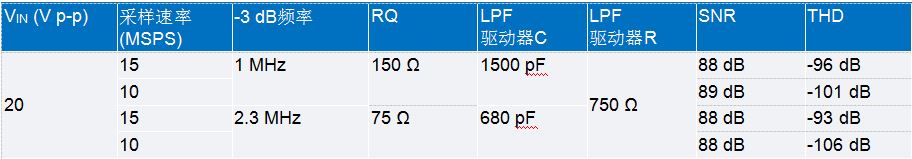

　　表5.采样速率为10 MSPS和15 MSPS时的LPF驱动器性能

　　RC滤波器

　　驱动器和ADC之间的RC滤波器用于限制带宽，确保实现宽带宽低噪声，且实现更优的信噪比。RC数值决定–3 dB截止频率。降低R有时可能导致响铃振荡和不稳定。增大R会增大采样误差。使用更低的C值，会导致更高的电荷反冲，但充电时间更快。使用更高的C值，可以降低电荷反冲，但充电时间会变慢。此外，设置RC值是确保在给定的采样时间内获取稳定样本的关键。使用数据手册的推荐值和精密ADC驱动器工具给出的建议值会是一个非常不错的起点。

　　精密ADC驱动器工具是一款综合工具，可以帮助预测在驱动器和ADC之间使用不同的RC值系统的性能。可以使用这款工具检查的参数包括电荷反冲、采样误差和采样时间。

　　使用25 Ω和180 pF RC实现更低的–3 dB截止频率时，输入信号建立时间和电荷反冲会受到影响。要实现更低的–3 dB截止频率，并确保输入信号在采集时间内正确建立，我们可能需要使用更低的采样速率。根据LTC2387-18数据手册，采样时间通常是周期时间减去39 ns。在15 MSPS使用LTC2387-18时，采样时间为27.67 ns，在10 MSPS使用此器件时，采样时间为61 ns。

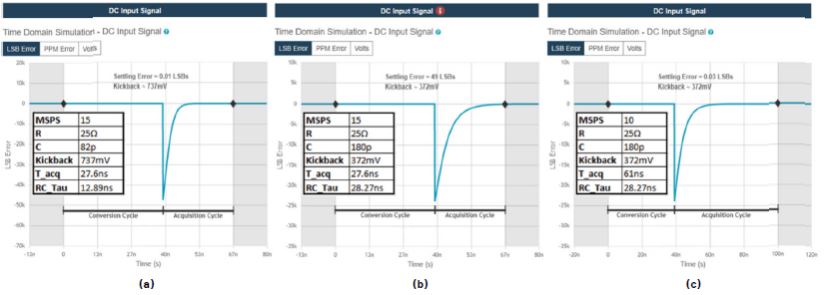

　　图4.使用不同采样速率时的电荷反冲、RC_Tau、采样时间：（a） 15 MSPS采样速率，LTC2387-18使用建议的RC值（25 Ω和82 pF），（b） 15 MSPS采样速率，LTC2386-18使用建议的RC值（25 Ω和180 pF），（c） 10 MSPS采样速率，LTC2386-18使用建议的RC值（25 Ω和180 pF）。

　　借助精密ADC驱动器工具，图4a至4c汇总列出了使用不同的RC值时对应的反冲差值和RC时间常数（Tau），以及采样速率为10 MSPS和15 MSPS时的采样时间。图4a显示LTC2387-18在15 MSPS采样速率下，使用推荐RC值（25 Ω和82 pF）时的建立响应。图4b显示在C为180 pF时，得出的RC时间常数更高，这导致在15 MSPS采样速率、27.6 ns采样时间内输入信号无法建立。图4c使用与图4b相同的RC值（25 Ω和180 pF），但在使用10 MSPS采样速率、采样时间增加至61 ns之后，信号能够建立。

　　LPF驱动器电阻选择

　　可以通过更改R或C来实现LPF驱动器的–3 dB截止频率。电阻噪声是系统总噪声的组成部分。根据噪声计算公式，从理论上来说，降低电阻值可以降低电阻噪声。为了进行验证，我们尝试了两个不同的电阻值作为LPF驱动器R，分别是750 Ω和412 Ω。从理论来说，R更低时得出的SNR应该更佳，但从实际获得的数据来看，如表2和表3所示，SNR并无很大改善，相反，这会对THD性能产生更大影响。

　　LPF电阻（图1中的R）越低，放大器所需的电流越大。使用更低的电阻值时，运算放大器的输出电流高于最大线性驱动电流。

　　放大器驱动器选择

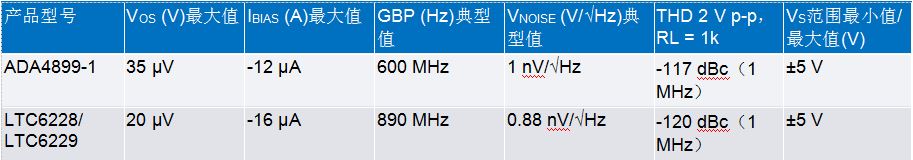

　　在选择要使用的ADC驱动器时，实现器件最佳性能所对应的规格至关重要。我们使用两个ADC驱动器来收集数据，分别是ADA4899-1和LTC6228。这些ADC驱动器非常适合用于驱动LTC2387-18，后者用于进行实验室测量。在选择ADC驱动器时考虑的一些规格包括带宽、电压噪声、谐波失真和电流驱动能力。根据已完成的测试，从THD和SNR这两个方面来看，ADA4899-1和LTC6228的性能差异可以忽略。

　　LPF设计和应用指南

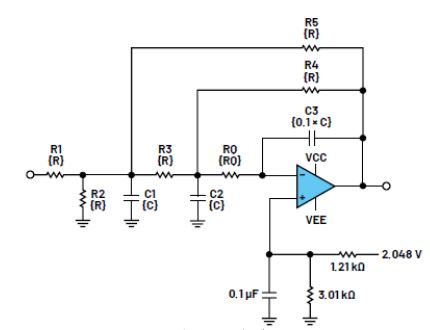

　　图5显示LPF电路。5个相同电阻（R1至R5）、1个用于调节LPF时间响应的电阻（RQ）、2个相同的接地电容（C1和C2），以及1个数值为接地电容1/10的反馈电容（C3），这些器件构成了LPF无源组件（±1%电阻和±5%电容）。

　　图5.LPF电路。

　　简单的LPF设计流程（注1）

　　R1至R5 = R，C1和C2 = C。

　　要尽量降低失真，电阻R1至R5的值必须在600 ?至750 ?范围内。

　　▲设置R = 750Ω

　　▲C = 1.5E9/f3 dB（最接近标准的5%电容pF），f3 dB为LPF –3 dB频率（注2）

　　▲例如：如果f3 dB为1 MHz，那么C = （1.5E9）/（1E6） = 1500 pF

　　▲C3 = C/10

　　▲RQ = R/5或R/10（注3和4）

　　注1.简单的滤波器设计只需要一个计算器，无需使用非线性s域公式。

　　注2.如果R = 619 Ω，那么C = 1.8E9/f3 dB，f3 dB为LPF –3 dB频率。

　　注3.RQ = R/5，用于实现最大阻带衰减，RQ = R/10，用于实现低过冲和快速建立时间。

　　采用RQ/5和RQ/10时，在10× f–3 dB时，阻带衰减分别为–70 dB和–62 dB。

　　注4.如果RQ = R/10，–3 dB频率比RQ = R/5时低7%，也就是说，R1至R5等于RQ/5时R的0.93。

　　注5.LPF驱动器差分输出至ADC输入的PCB线路距离为1'‘或更低。

　　注6.LPF运算放大器的VCC和VEE分别为6 V和–1 V，输出线性电压摆幅为0 V至4.098 V。

　　结论

　　根据表2至表5的SNR和THD数据，我们可以了解图2所示电路的性能。通过增大电容来降低LPF带宽，这会增大SNR（降低LPF噪声带宽）。LPF带宽越低，失真程度越高（因为LPF建立时间比实现最低采样误差所需的时间长）。此外，如果LPF电阻值太低，THD会随之降低，因为LPF运算放大器需要驱动反馈电阻和反相运算放大器输入电阻（运算放大器输出电流更高时，失真程度降低）。

　　LTC2387-18 ADC采用10 MSPS采样频率时，LPF通带必须为1 MHz或高于1 MHz，以尽可能降低THD。将LPF设置为1 MHz，是对SNR、THD和足量ADC混叠抑制的任意妥协。

　　设计参考：ADI的精密ADC驱动器工具

　　精选器件

　　运算放大器

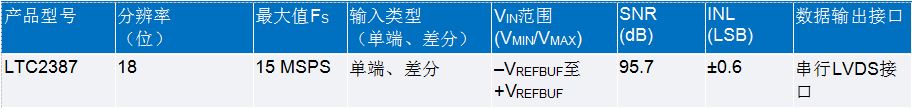

　　模数转换器

　　致谢

　　主要顾问：

　　混合信号部门的高级应用工程师Guy Hoover和Clarence Mayott。

　　精密ADC驱动器工具设计师Anne Mahaffey
