摘要

　　这篇文章分两部分，介绍经过验证的针对远程病人生命体征监测应用的开关模式电源电路设计，包括具有出色系统信噪比性能的生物传感器。第一部分说明提供出色性能的分立解决方案，第二部分说明针对空间受限应用的集成解决方案。

　　您将会学到什么知识：

• 了解如何根据PPG系统要求选择电源配置。

• 审查分立（第一部分）和集成设计（第二部分）的开关模式电源参考电路的实现。

• 理解电源性能测试方法，以在不同器件用例和瞬态加载条件下验证系统。

• 获取检查清单以验证实现。

• 获得故障排除知识以解决实施问题。

　　本文分两部分，介绍经过预先验证的针对光电容积脉搏波（PPG）远程病人生命体征监测应用的电源电路设计，包括具有出色系统信噪比性能的生物传感器。PPG器件可用来测量血容量的变化，从中得出血氧水平和心率等生命体征信息。第一部分说明提供出色性能的分立电源电路设计解决方案，其使用MAX86171光脉冲血氧仪和心率传感器模拟前端（AFE）。第二部分说明用于空间受限应用的集成解决方案。

　　开关模式电源（也称为SMPS或DC-DC转换器）通常用于可穿戴医疗健康应用，其原因包括尺寸考虑和能效比等。设计人员可以使用这些电源来创建使用寿命更长的电池供电产品。遗憾的是，设计人员仍然需要选择适当的SMPS器件，然后创建合适的电路板布局，以保护系统中生物传感器件的性能。

　　为了简化和加快开发流程，ADI公司提供经过预先验证（即设计、构建和测试）的电源子系统电路设计，以保障每个生物传感AFE器件的信噪比（SNR）性能。本文详细介绍这些电源电路，每个示例都附有验证检查清单和故障排除指南，以在有需要的时候帮助电路设计人员。图1显示了许多远程病人监测应用中都会看到的标准电源框图。

　　设计限值

　　注释：

　　二次电池（LiPo）

　　一次电池（锂纽扣电池）

　　设计配置

　　分立设计描述

　　这种DC-DC转换器设计可调节三输出电源轨，以用于远程病人生命体征监测子系统。该电路提供适当的电压和负载调整率，同时保持低输出噪声水平以维护生物传感SNR性能，电源采用可充电锂聚合物电池或一次锂电池。图2显示了使用分立电源器件的PPG子系统。

　　使用nanoPower降压转换器的1.8V SMPS电路

　　以下电路基于MAX38640A nanoPower降压转换器（图3），显示了在远程病人生命体征监测应用中正确操作SMPS器件的典型输入和输出电源电平。如图3所示，可以使用数字万用表（DMM）探测输入和输出端口，以验证电源电压电平。电源输出电平可能因为各种因素而不同，例如：

　　电池放电。

　　负载变化（器件模式变更、器件从睡眠模式唤醒等）。

　　1.8V SMPS电路验证检查清单

　　以下电路验证检查清单（图4）旨在帮助设计人员对1.8V SMPS电路印刷电路板组件进行各项电气基准检查。该清单也可用作产品测试的模板。

　　下表可用作检查清单来验证模拟或数字1.8V SMPS电路的操作，该电路使用MAX38640A器件并连接到一个生物传感电路负载。

　　MAX38640A（1.8V输出）SMPS电路故障排除

　　如果1.8V SMPS电路的操作出现问题，以下电路故障排除说明（图5）可为设计人员提供帮助。本指南解决实现此类开关模式电源时可能遇到的最常见问题。

　　MAX38640A SMPS电路故障排除：

　　第1步 – 检查输入电压：使用内部阻抗为1MΩ或更大的数字万用表（DMM）（例如Fluke 87）测量MAX38640A器件输入端的电压。务必将负极“黑色”引线连接到地，正极“红色”引线连接到器件的输入“IN”引脚。如果输入引脚不易接近，请将引线穿过输入电容CIN。

　　使用下表诊断和解决相关问题：

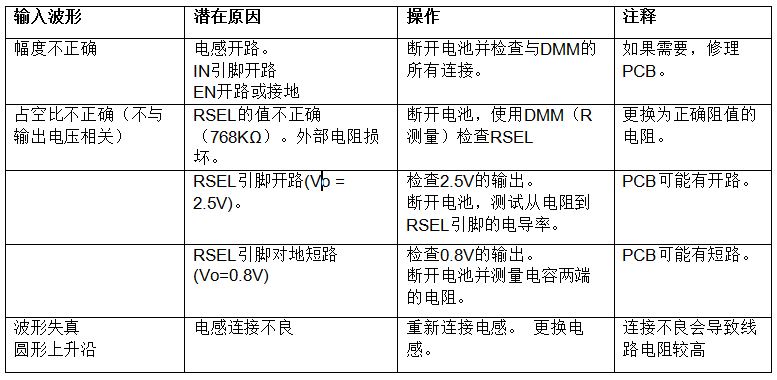

　　第2步 – 检查电感信号波形：使用示波器或数字存储示波器（DSO）探测MAX38640A器件上的LX引脚。如果输入引脚不易接近，请将探头放在电感端电容上。

　　注释：建议使用最小带宽为200MHz的示波器和探头。

　　如果电路在轻负载（即小于50mA）下运行，则波形应如图6所示。

　　如果电路在重负载下运行，则波形应为方波，上升沿和下降沿的振铃最小，如图7所示。

　　方波幅度应约等于输入电池电压。方波底电压应在地以下约200mV至300mV（例如-250mV）。占空比与输出电压成正比。因此，当产生1.8V的输出电压时，3.6V的输入电池电压将具有大约50%的占空比。图8显示了占空比和输出电压的关系。

　　与理想方波的偏差可用于有效诊断和解决许多问题。

　　使用下表诊断和解决相关问题：

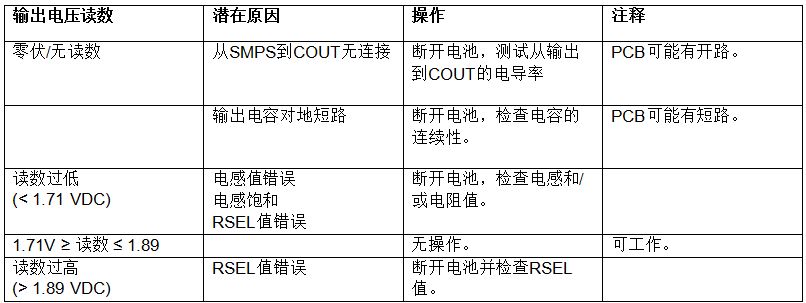

　　第3A步 – 检查输出直流电压：使用内部阻抗为1MΩ或更大的DMM（例如Fluke 87）测量MAX38640A器件输出端的电压。务必将负极“黑色”引线接地，正极“红色”引线连接到器件的输出“OUT”引脚。如果输出引脚不易接近，请将引线穿过输出电容COUT。

　　使用下表诊断和解决相关问题：

　　第3B步 – 检查输出交流电压：使用示波器或DSO，通过探测MAX38640A器件上的OUT引脚来测量输出纹波（AC）。为了正确测量输出并最大限度地减少射频拾取，建议使用10x猪尾引线探头。也可以使用差分有源探头以进一步降低环境噪声。

　　注释：建议使用最小带宽为200MHz的示波器和探头。

　　如果电路工作正常，波形应该是1.8VDC输出，上面叠加一个小纹波波形。图9显示了纹波波形。

　　使用下表诊断和解决相关问题：

　　使用低噪声降压-升压转换器的5.0V SMPS电路

　　以下电路基于MAX20343H低噪声降压-升压转换器，显示了在远程病人生命体征监测应用中正确操作SMPS器件的典型输入和输出电源电平。如图10所示，可以使用DMM探测输入和输出端口，以验证电源电压电平。电源输出电平可能因为各种因素而不同，例如：

　　电池放电。

　　负载变化（器件模式变更、器件从睡眠模式唤醒等）。

　　5.0V SMPS电路验证检查清单

　　以下电路验证检查清单（图10）旨在帮助设计人员对5.0V SMPS电路印刷电路板组件进行各项电气基准检查。该清单也可用作产品测试的模板。

　　下表可用作检查清单来验证模拟5.0V SMPS电路的操作，该电路使用MAX20343H器件并连接到一个生物传感电路负载。

　　5.0V SMPS电路故障排除指南

　　如果5.0V SMPS电路的操作出现问题，以下电路故障排除说明（图11）可为设计人员提供帮助。本指南解决实现此类开关模式电源时可能遇到的最常见问题。

　　MAX20343H SMPS电路故障排除：

　　第1步 – 检查输入电压：使用内部阻抗为1MΩ或更大的DMM（例如Fluke 87）测量MAX20343H器件输入端的电压。务必将负极“黑色”引线连接到地，正极“红色”引线连接到器件的输入“IN”引脚。如果输入引脚不易接近，请将引线穿过输入电容CIN。

　　使用下表诊断和解决相关问题：

　　第2步 – 检查电感信号波形：使用示波器或DSO探测MAX20343H器件上的HVLX引脚。如果输入引脚不易接近，请将探头放在电感端电容上。

　　注释：建议使用最小带宽为200MHz的示波器和探头。

　　如果电路正常工作，则波形应为脉冲波，上升沿和下降沿的振铃最小，如图12所示。

　　500ns脉冲波幅值应约等于输入电池电压。脉冲波底电压应在地电位的100mV以内。脉冲波的输出频率和占空比与负载电流成正比。图13和14显示了不同负载条件下的输出波形和信号频率。

　　与理想方波的偏差可用于有效诊断和解决许多问题。

　　使用下表诊断和解决相关问题：

　　第3A步 – 检查输出直流电压：使用内部阻抗为1MΩ或更大的DMM（例如Fluke 87）测量MAX20343H器件输出端的电压。务必将负极“黑色”引线接地，正极“红色”引线连接到器件的输出“OUT”引脚。如果输出引脚不易接近，请将引线穿过输出电容COUT。

　　使用下表诊断和解决相关问题：

　　第3B步 – 检查输出交流电压：使用示波器或DSO，通过探测MAX20343H器件上的OUT引脚来测量输出纹波（AC）。为了正确测量输出并最大限度地减少射频拾取，建议使用10x猪尾引线探头。也可以使用差分有源探头以进一步降低环境噪声。

　　注释：建议使用最小带宽为200MHz的示波器和探头。

　　如果电路工作正常，波形应该是1.8VDC输出，上面叠加一个小纹波波形。图15显示了纹波波形。

　　使用下表诊断和解决相关问题：

　　结语

　　本文分为两部分，以上内容是第一部分，介绍了配合基于MAX86171的PPG远程病人生命体征监护仪使用的预验证分立电源电路。这些电源电路也可以配合基于MAX86141的PPG器件使用。

　　本文第二部分介绍配合基于MAX86171和基于MAX86141的PPG远程病人生命体征监护仪使用的预验证集成电源电路。
