65W-1A2C接口氮化镓(GaN)充电头
2023-02-24
来源:工采网电子元件
2023年数码圈中说较多的莫过于两个品类,其中一个就是氮化镓(GAN)充电头。氮化镓+充电头+65w究竟会产生怎样的火花呢?单口充电头和多口充电头能解决什么问题呢?不同品牌手机究竟怎样才能选择好适合自己使用的充电器呢?

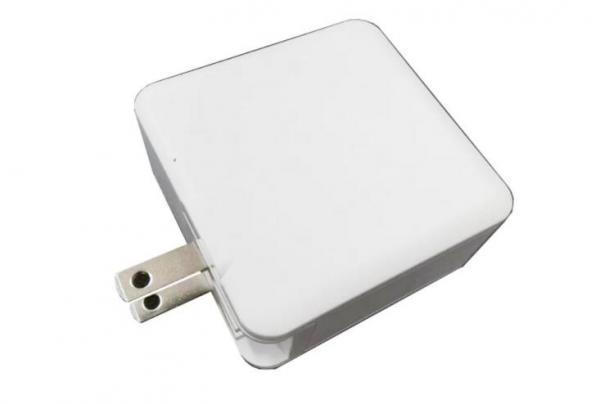

图片来源:由供应商提供
氮化镓是一种宽能隙材料,它能够提供与碳化硅(SiC)相似的性能优势,但降低成本的可能性却更大。业界认为,在未来数年间,氮化镓功率器件的成本可望压低到和硅MOSFET、IGBT及整流器同等价格。
充电头的工作原理:是将220v交流电转化为直流电,在通过变频的方式,将220V交流电变为5v直流电,从而为手机充电。上一代的充电头材料是SI材料,现在更换为GAN材料。所以,氮化镓充电头,只是把以前的SI材料的充电头中的SI材料,换为GAN。
因为现在科技更新越来越快,对于手机的依赖越来越高,同时电池的容量也越来越大,对于快速充电的需求也明显加大,所以对于寻求新材料应对如今快速充电也是急需面临的事情。
氮化镓功率器优势:
一、功率性比硅高900倍
二、易散热、体积小、损耗小、功率大
三、耐高温、开关快、电阻低、耐高压
氮化镓电力电子器件具有更高的工作电压、更高的开关频率、更低的导通电阻等优势,并可与成本极低、技术成熟度极高的硅基开云棋牌官网在线客服集成电路工艺相兼容,在新一代高效率、小尺寸的电力转换与管理系统、手机充电头、电动机车、工业电机等领域具有巨大的发展潜力。

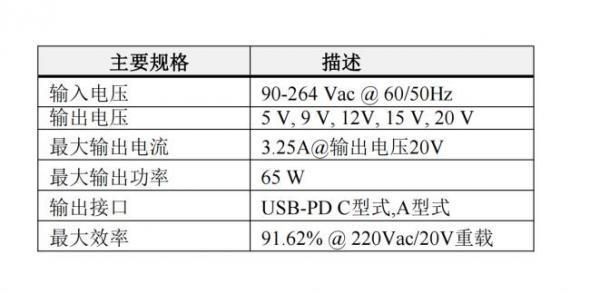

推荐一款来自台湾美禄的快充电源设计方案,本电源模块是65W1A2C界面,其输出电压由协议IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等电压输出,使用QR/DCM反驰式电路架构于输出20V重载时可达91.62%效率及功率密度可达1.5W/cm3,本系统采用同系列控制单晶片:QR一 次 侧 控 制 IC 驱 动 MTC D-mode GaN FET(MGZ31N65-650V)、二次侧同步整流控制IC及PD3.0协议IC)可达到较佳匹配。
本报告内容包括65W1A2C电气规格、线路图、BOM、主变压器设计参数、线路布局,然后是效能量测及EMI测试结果。
优势:
返驰式谷底侦测减少开关损失
轻载Burst Mode增加效率
较佳效能可达91%
空载损耗低于50mW
控制IC可支持频率高达160 kHz
系统频率有Jitter降低EMI干扰
控制IC可直接驱动GaN
进阶保护功能如下:
(1) VDD过电压及欠电压保护
(2) 导通时较大峰值电流保护
(3) 输出过电压保护
(4) 输出短路保护
可输出65W功率
台湾美禄在GaN/氮化镓领域颇有建树,技术以及产品方面已经很完善。
更多信息可以来这里获取==>>电子技术应用-AET<<
