用于便携式音频应用的立体声编解码器CJC8974A

2023-02-16
来源:工采网电子元件
关键词: 芯片 放大器 解码器

 由工采网代理提供的CJC8974A是一款低功耗、高质量的立体声编解码器,内嵌功放Audio Codec;采用5x5mm QFN-28封装;专为便携式数字音频应用而设计,是一款单桥音频功率放大器,当使用5V电源供电时,能够在4Ω负载下提供3W的连续平均功率,THD低于10%。

  CJC8974A可广泛应用于:Type-C/USB to 3.5mm转接线、Type-C数字耳机、电脑声卡、无线音箱、游戏手柄、充电音频模组。

  Codec芯片- CJC8974A具备以下特点:

  1、集成了完整的接口到一个立体声耳机或线路输出端口;由于不需要单独的耳机放大器,大大降低外部组件的要求。芯片上有先进的数字信号处理执行图形均衡器,3-D声音增强和自动电平控制麦克风或线路输入。

  2、CJC8974A可以作为主时钟或从时钟运行,具有各种主时钟频率,包括USB设备的12或24MHz,或标准256fs频率,如12.288MHz和24.576MHz。不同的音频采样率,如96kHz, 48kHz, 44.1kHz直接从主时钟产生,而不需要外部PLL。

  3、为了在便携式应用中节约电力,当VDD应用于shutdown引脚时,CJC8974A微电源关机模式(IQ =0.6 μ A,典型)被激活。

  4、Boomer音频功率放大器是专门为提供高功率,高保真音频输出而设计的;很少的外部组件,能在2.0V~5.5V的低电源电压下工作。

  5、由于CJC8974A不需要输出耦合电容、自举电容或缓冲器网络,因此非常适合需要最小体积和重量的低功耗便携系统。在电源电压降至1.8V时工作,数字核心可以在电压降至1.5V时工作以节省电力,并且所有电源的zui大电压为3伏;芯片的不同部分也可以在软件控制下断电;非常适合在手持和便携式系统中使用。

  Codec芯片 - CJC8974A特征:

  *DAC信噪比91 dB(“A”加权),THD-81.2dB在48 kHz,1.8V

  *ADC信噪比92.7 dB(“A”加权),THD-82dB在48 kHz,1.8V

  *2个芯片上的耳机驱动程序

  -THD-78dB,信噪比93 dB,16Ω负载Hz,1.8V

  *数字图形均衡器

  *低倍-7mW立体声播放器(1.8V电源)-13mW记录和回放(1.8V电源)

  *低电源电压

  -模拟1.8V至3V

  -数字机芯:1.5V至3V

  -数字输入/O:1.8V至3V

  *256fs / 384fs或USB主时钟速率:12MHz,24MHz

  *音频采样率:8、11.025、16、22.05、24、32、44.1、48、88.2,96个kHz从内部从主时钟产生

  *PO at 10% THD+N, 1kHz

  *LD: 3Ω ,4Ω loads 3W (typ), 2.5W (typ)

  *电源电压范围为2.0V至5.5V

  *在1W连续平均输出功率下,1 kHz时的THD

  *into 8Ω 0.5% (max)

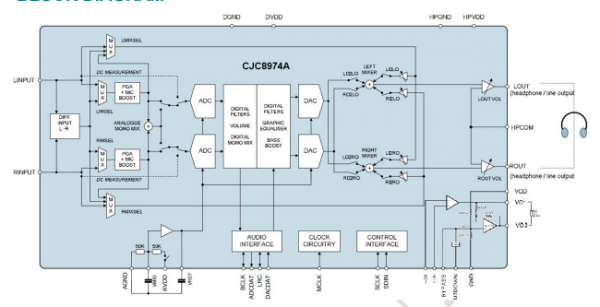

  方框图:

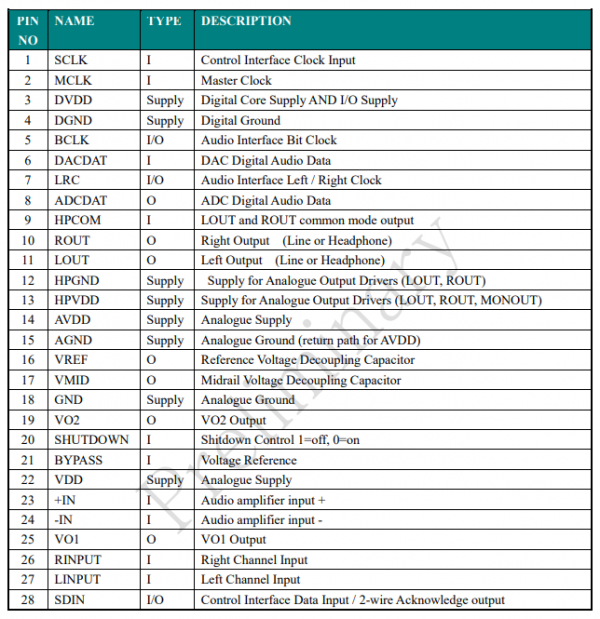

  引脚描述:
