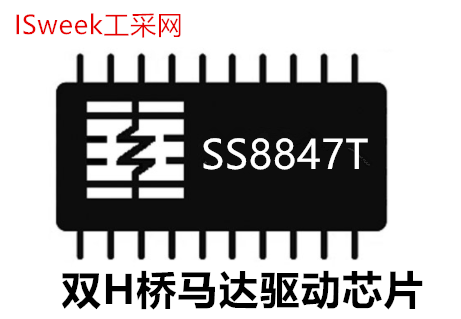

双H桥马达驱动芯片SS8847T
2023-02-11
来源：工采网电子元件
由工采网代理的率能SS8847T芯片是一款双桥电机驱动器；适用于有刷直流或双极步进电机；采用16-pin封装5.0mm×6.4mm；；具有两个H桥驱动器，可驱动两个直流电刷电机、双极步进电机、螺线管或其他感应负载。
工作电压：2.7V～16V；每个通道的电流可负载输送高达1.0A；输出驱动器块每个H桥由P+N信道功率组成MOSFET配置为H桥，用于驱动电机绕组；每个H桥包括用于调节或限制绕组电流。
SS8847T芯片内部安全特征包括下沉和与外部实施的采购电流限制传感器、欠压锁定、过电流保护（OCP）和热停堆；温度过高输出标志可用于指示热关机；eTSSOP背面有一个暴露的热垫。
马达驱动芯片 - SS8847T的特性：
★宽电源电压范围： 2.7V至16V
★两个内部全桥驱动程序
★低静止电流：1.1 mA
★低睡眠电流：1μA
★热停机和过压锁定保护
★过电流保护（OCP）
★超温输出标志
★热增强表面安装组件
★低MOSFET电阻（HS：650mΩ；LS：350 mΩ）

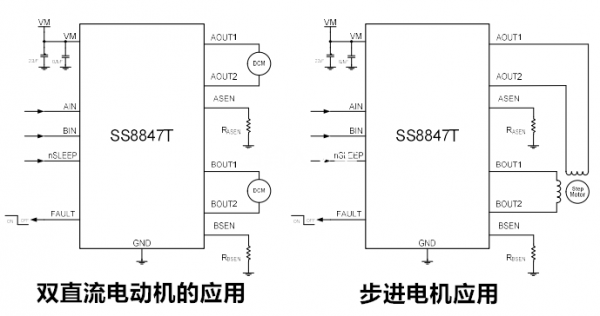

典型应用图：

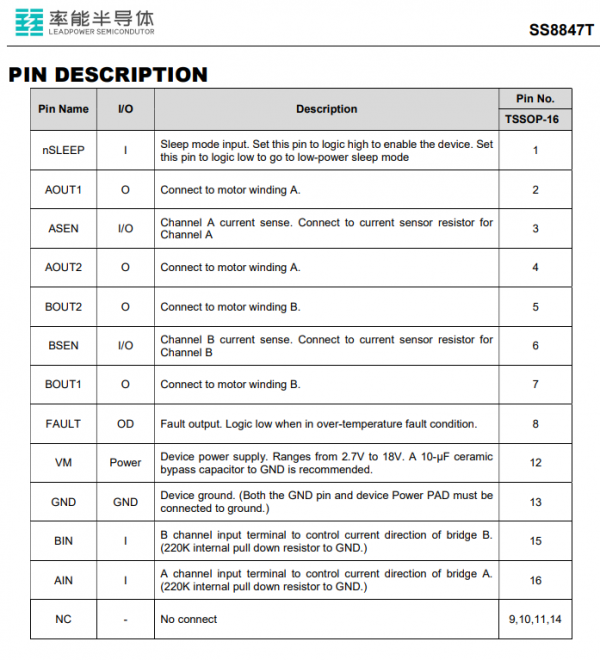

引脚描述：
SS8847T芯片可广泛应用于：POS打印机、洗衣机、烘干机和洗碗机、舞台照明设备、冰箱阻尼器和制冰机
工采网提供的马达驱动芯片包括直流有刷（无刷）和步进马达驱动等,具有阻抗低，过温或过流保护功能，替换传统的H桥驱动电路，降低外围器件成本，提高产品性能。
