温湿度传感器不同输出方式的优异对比

2023-01-31
来源:建大仁科_

传感器" target="_blank">温湿度传感器装有湿敏和热敏元件,多以温湿度一体式的探头作为测温元件,将温度和湿度信号采集出来,经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后,转换成与温度和湿度成线性关系的电流信号或电压信号输出,也可以直接通过主控芯片进行485或232等接口输出,有的带有现场显示,有的不带有现场显示。温湿度传感器由于体积小,性能稳定等特点,被广泛应用在生产生活的各个领域。

  接下来,我们就盘点下温湿度传感器都有哪些输出方式吧。

  ①485输出型温湿度传感器

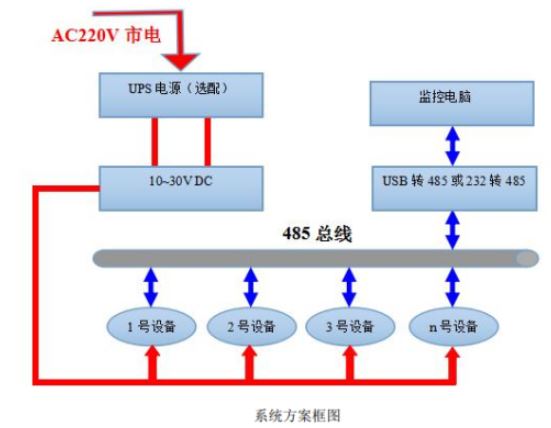

  这类温湿度传感器电路采用微处理芯片,搭配湿敏和热敏元件,从而确保产品的可靠性、稳定性和互换性。采用颗粒烧结探头护套,探头与壳体直接相联,输出信号类型为RS485,标准的modbus协议,通信稳定通讯距离可达2000米,能够和上位机系统进行集散监控,安装简单方便。

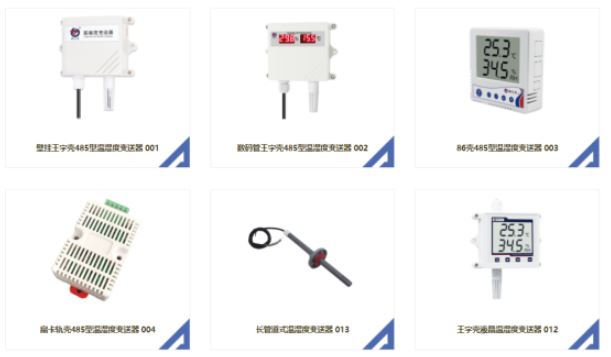

  485输出型温湿度传感器可以用在制造业、畜牧养殖、工业等领域,拥有多种不同的壳体,以便满足人们使用需求。比如防水等级较高的壁挂式王字壳485温湿度变送器、适合用于管道中的长管式485温湿度变送器、便于拆卸的扁卡轨壳485温湿度变送器、方便现场读数的带有液晶显示屏的485温湿度变送器以及防爆型的温湿度变送器,还有在农业中使用的叶面温湿度变送器等,数不胜数。




  ②模拟量型温湿度变送器

  这类温湿度变送器是采用数字集成传感器做探头,配以数字化处理电路,从而将环境中的温度和相对湿度转换成与之相对应的标准模拟信号,4-20mA、0-5V或者0-10V。温湿度一体化模拟量型传感器它可以同时把温度及湿度值的变化变换成电流/电压值的变化,可以直接同各种标准的模拟量输入的二次仪表连接。

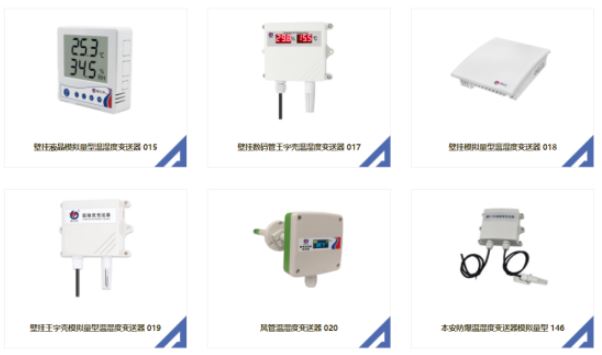

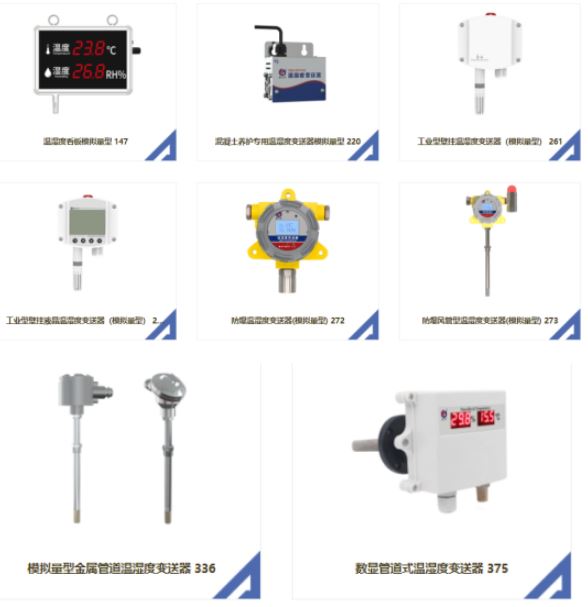

  模拟量型温湿度在读取数据时需要接入现场的数显表、PLC、变频器、工控主机等设备,根据不同的使用场景同样拥有多种类型,有用在风速管道中的风管温湿度变送器、用在室内的壁挂式液晶模拟量型温湿度变送器、可以用于室外的防水防尘壁挂数码王字壳温湿度变送器、还有用于恶劣环境中的防爆模拟量型温湿度变送器、混凝土养护专用模拟量型温湿度变送器等,以便更好的保障人们安全,为监测提供更科学、有价值的数据。



  ③WIFI型温湿度变送器

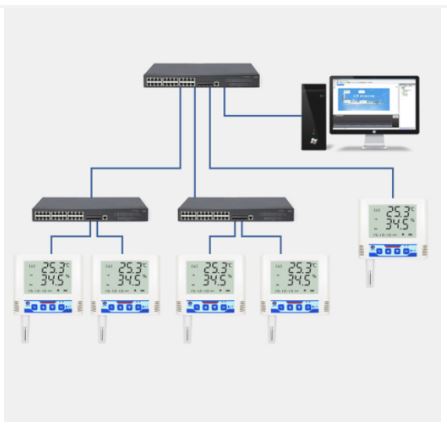

  WIFI无线数据传输温湿度变送器,可采集温湿度数据并通过WIFI方式上传到服务器。充分利用已架设好的WIFI通讯网络实现数据采集和传输,达到温湿度数据集中监控的目的。可大大减少施工量,提高施工效率和维护成本。

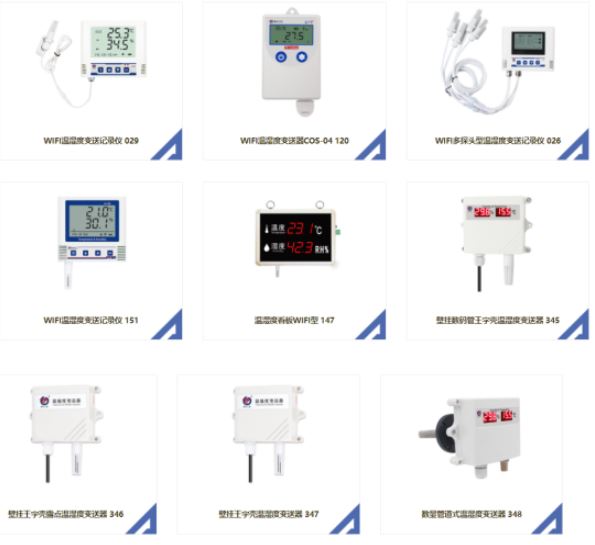

  WIFI型温湿度变送器有安装方便,数据传输快的特点,适合在测量范围小的地方使用,拥有温湿度传感器、温湿度记录仪及温湿度看板三种类型。

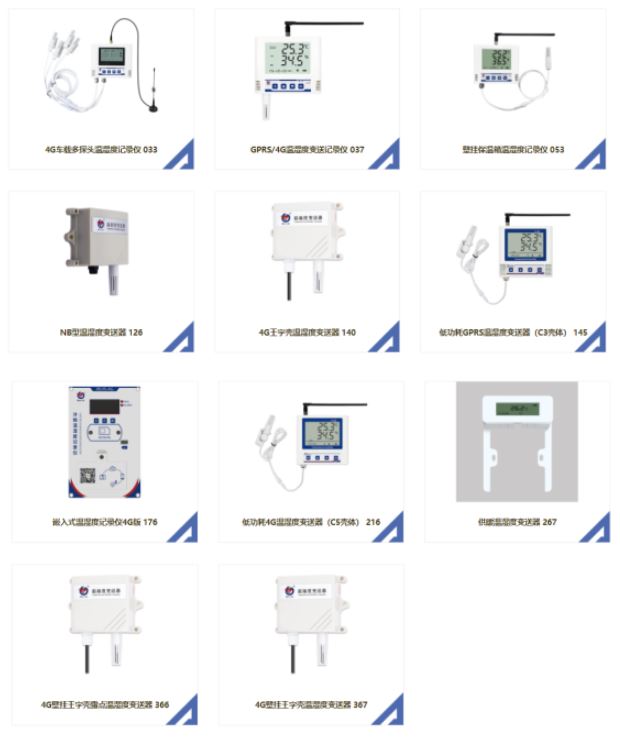

  ④GPRS/4G/NB型温湿度变送器

  这类温湿度变送器与WIFI型同属于网络型无线传输设备,GPRS/4G可以通过网络基站将采集的温湿度数据上传到服务器,借助移动或联通的信号覆盖解决了现场自建网络的困难。设备安装方便,4G 通讯流量极小,手机随时查看实时数据;NB型温湿度变送器采用NB-IOT无线通讯,全网覆盖。


  在野外或不方便架设网络的现场、冷链运输车辆、工业控制、机房、机柜、自动 化过程控制、楼宇控制、暖通空调、电力、计量测试等行业应用。


  ⑤LORA型温湿度变送器

  采用LORA无线通信协议,通信上既避免了信号传输过程中测点之间的相互干扰,又避免了传统无线设 备通信传输距离过短、穿透性不足、功耗高的问题。


  在工程实施中避免了大工作量的通讯线缆、管线、供电线路的铺设,用户也可根据现场实际使用情况,方便的调整安装位置。
