在soc中有一种常见的情况，有时为了考虑到功耗，性能的问题，某个模块可能在某一种情况下工作在一个频率，另一种情况下工作在另一种频率，这个时候就需要进行mux的切换，有的人就会说了，哪简单啊，加个mux啊，可事实真的如此吗？

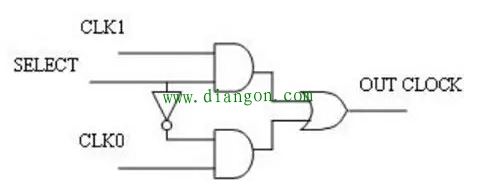

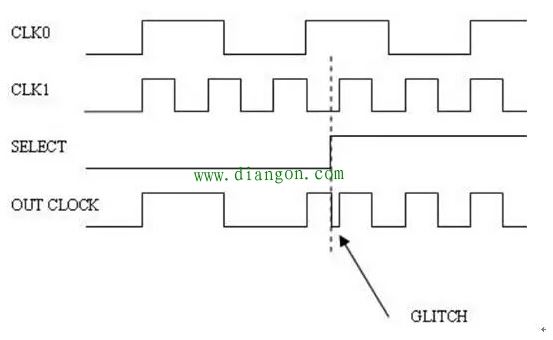

　　如上图，大家会很自然而想到的一种时钟切换电路，可是，你仔细分析，你会发现该电路会出现如下的问题，毛刺！这个毛刺无论对于clk0还是clk1都不是好事，它不属于任何一个时钟域，它的脉宽根本无法确定，你切换的点会影响毛刺的宽度。

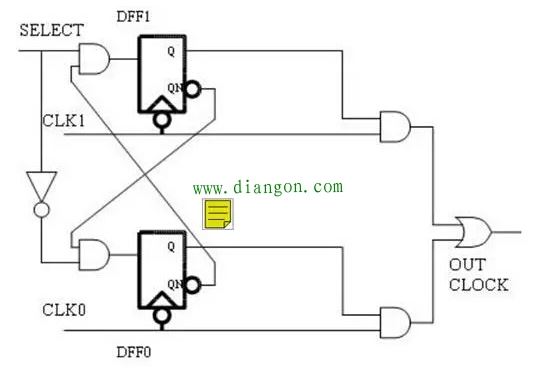

　　那么该如何消除毛刺，进而消除后面可能带来的问题呢，见下图，加入反馈电路。

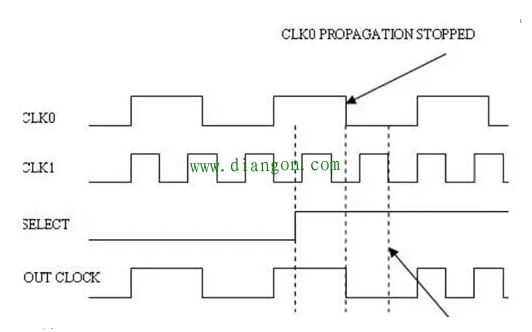

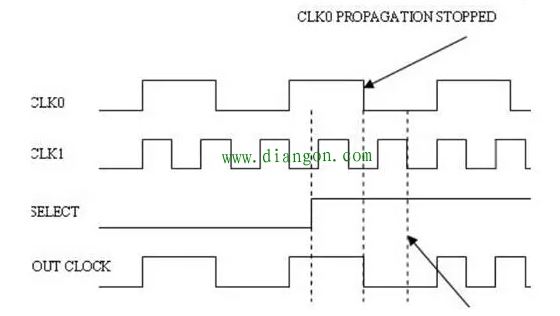

　　反馈是为了确保时钟真正被关闭了，例如，select从0切换到1，也就是选择clk1,但是这时要确保clk0被完全关闭了，所以通过clk0时钟域的DFF反馈回来的1（如果能反馈1说明0已经进入到clk0时钟域的DFF中了）与clk1时钟域的select进行相与。

　　另外，为了解决跨时钟域的问题（select毕竟是不同于clk0，clk1时钟域的），通常还会加入1-2级的DFF。

　　这几个电路使用时需要注意一点的是两个clk都必须要震荡起来后才可以进行select，否则进行切换可能导致select不能被正确的传送到最后一级的与门上，这样消除毛刺的功能可能就无效。
