浅析穿戴心率血氧接收芯片在智能手环中的应用

2022-12-15
来源:工采网电子元件

随着生活节奏的加快,工作压力的加大,越来越多的人开始注重健身,如此一来,可穿戴健身追踪设备就变得很流行。心率血氧接收芯片可准确测量脉搏波形、心率值、血氧值和血管微循环参数等信息。用户能够一直关注自己的行动曲线。几乎可以追踪一切行为,从用户爬了多少个台阶到用户昨晚的睡眠质量如何等,基本全面覆盖。

图片来源:免费版权图库 - 图查查

血氧饱和度作为人体健康参数的重要指标,实时监测动态变化,能够为预防疾病的发生提供一份科学保障。我们知道人体血液呈现红色,主要是因为对绿色吸收比较强。由于血管周期性起搏,使得血管到光电传感器的距离发生周期性变化,只要传感器不停的发射绿光,接收端会收到一组周期性的吸收峰,对信号进行一定的处理就可以得到心率曲线。

集成到智能手环上,心率血氧接收芯片可跟踪运动时刻,运动心率监测,静态对脉搏波进行连续监测,波形分析,数据比对,可以实现心脑血管疾病预警功能。

光电容积脉搏波描记法,这个名字读起来实在是高端,其实说简单点就是利用光测量脉搏的一种技术:血液是红色的,反射红光,吸收绿光。穿戴设备通过光学心率传感器芯片检测特定时间手腕处流通的血液量。心脏跳动的一瞬,手腕处流通的血液量增加,吸收更多绿光;而心跳间隙,吸收的绿光就少一些。LED光每秒闪动数百次,计算出每分钟的心跳次数,也就是心率。

智能手环所采用的心率血氧接收芯片是反射式的,通过芯片将红光和红外光射向腕部,通过另一侧的光电二极管接收反射光线。通过发射与接收的光强差来计算出血氧度。生物方面的原理为:血液里的氧合血红蛋白对红光吸收量较多,对红外光吸收较少;而血红蛋白对红外光吸收较多,对红光吸收较少。

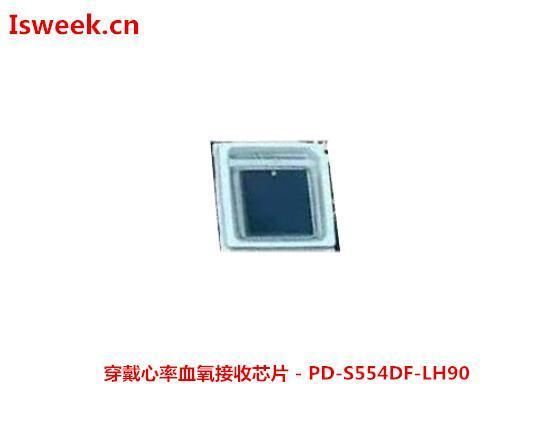

这里小编推荐一款由工采网代理一款台湾旺泓应用在智能手环上的血氧传感器芯片,穿戴心率血氧接收芯片 - PD-S554DF-LH90,血氧主要测量指标分别为脉率、血氧饱和度、灌注指数(PI)。血氧饱和度(oxygen saturation简写为SpO2)是临床医疗上重要的基础数据之一。血氧饱和度是指在全部血容量中被结合O2容量占全部可结合的O2容量的百分比。

穿戴心率血氧接收芯片 - PD-S554DF-LH90的应用:

光学模块

红外遥控各种设备

智能手环、手表

耳机心率血氧健康检测

在血氧心率接收监测领域,台湾旺泓便是佼佼者之一。
