同CPU、内存一样，文件系统和磁盘I/O，也是Linux操作系统最核心的功能。

　　磁盘为系统提供了最基本的持久化存储。

　　文件系统则在磁盘基础上，提供了一个用来管理文件的树状结构。

　　文件系统

　　1. 索引节点和目录项

　　Linux中的一切都由统一的文件系统来管理，包括普通的文件和目录，以及块设备、套接字、管道等。Linux文件系统为每个文件都分配了两个数据结构，索引节点（index node）和目录项（directory entry），主要用来记录文件的元信息和目录结构。

　　索引节点，简称为 inode，用来记录文件的元数据，比如inode编号、文件大小、访问权限、修改日期、数据的位置等。索引节点和文件一一对应，它跟文件内容一样会被持久化到磁盘，所以，索引节点同样占磁盘。

　　目录项，简称为dentry，用来记录的文件的名字、索引节点指针以及与其他目录项的关联关系。多个关联的目录项，就构成了文件系统的目录结构，它是由内核维护的一个内存数据结构，通常也被称为目录项缓存。

　　换句话说，索引节点是每个文件的唯一标志，目录项维护的是文件系统的树状结构。目录项和索引节点的关系是多对一，或者可理解为一个文件多个别名。举个例子，通过硬链接为文件创建的别名，就会对应不同目录项，这些目录项本质上是连接同一个文件，所以索引节点相同。

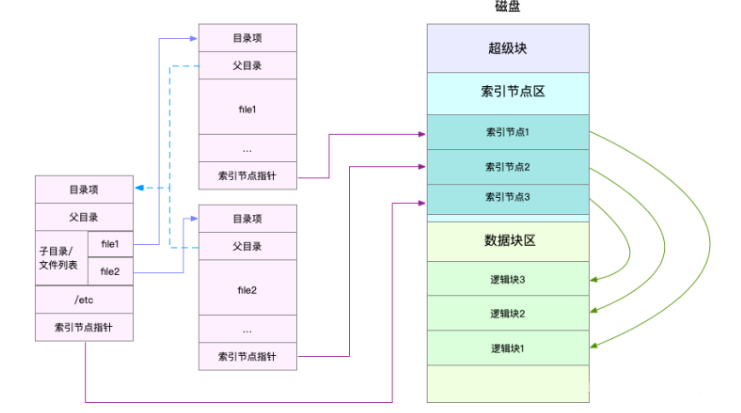

　　更具体地说，文件数据是怎么存储的，是直接保存到磁盘的？实际上磁盘读写的最小单位是扇区，扇区只有512B大小，如果每次读写这么小的单位，效率一定很低。所以，文件系统又把连续的扇区组成逻辑块，再以逻辑块为最小单元去管理数据。常见的逻辑块大小是4KB，即连续的8个扇区。下面展示一张示意图：

　　这里需要注意两点：

　　第一，目录项本身在内存中，索引节点在磁盘中。前面的 Buffer 和 Cache 原理中提到，为了协调慢速磁盘和快速CPU之间的性能差异，文件内容会缓存到页缓存 Cache中。索引节点自然也会缓存到内存中，增加速文件访问。

　　第二，磁盘在执行文件系统格式化时，会被分成三个存储区域，超级块、索引节点区 和 数据块区。其中，超级块存储整个文件系统状态；索引节点区存储索引节点；数据块区，存储文件数据。

　　2. 虚拟文件系统

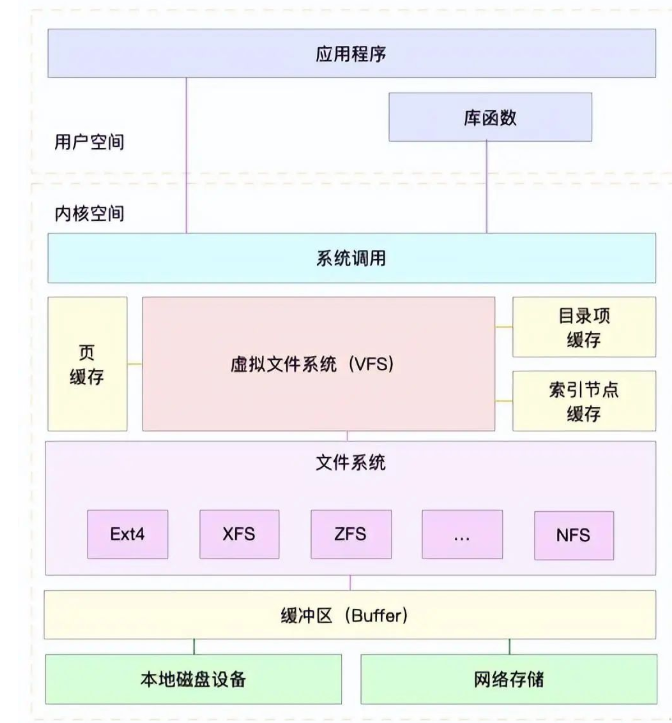

　　目录项、索引节点、超级块、逻辑块构成Linux文件系统四大基本要素。不过，为了支持各种不同的文件系统，Linux内核在用户进程和文件系统中间，引入了一个抽象层，即虚拟文件系统VFS。VFS定义了一套所有文件系统都支持的数据结构和标准接口。这样，用户层和内核其他子系统都只需要跟 VFS 提供的统一接口交互就可以了，不需要关心底层各种文件系统的实现细节。下图很好展示了Linux文件系统的架构图，能更好的帮助理解系统调用、VFS、缓存、文件系统以及块存储之间的关系：

　　从图中可以看到，在VFS下面Linux可以支持各种文件系统，按照存储位置的不同，可以分为三类：

　　基于磁盘的文件系统，也就是把数据直接存储到计算机本地挂载的磁盘中。如 EXT4、XFS、OverlayFS等。

　　基于内存的文件系统，也就是虚拟文件系统，不需要磁盘分配任何存储空间，只占用内存。如 /proc 文件系统、/sys 文件系统（主要向用户空间导出层次化的内核对象）。

　　网络文件系统，用来访问其他计算机数据的文件系统，如 NFS、SMB、iSCSI等。

　　这些文件系统，要先挂载到 VFS 目录树中的子目录（挂载点），然后才能访问其中文件。比如安装系统时，要先挂在一个根目录（ / ），在根目录下，再把其他文件系统挂在进来。

3. 文件系统I/O

　　把文件挂到挂载点后，就能通过它去访问它管理的文件了。VFS提供的访问文件的标准接口，以系统调用的方式提供给应用程序使用。比如，cat命令，相继调用 open()、read()、write()。文件读写方式的各种差异，也导致I/O 的分类多种多样。常见的有，缓冲与非缓冲I/O、直接与非直接I/O、阻塞与非阻塞I/O、同步与异步I/O等。下面详细解释下这四种 I/O分类：

　　第一种，根据是否利用标准库缓存，可以把文件I/O 分为 缓冲I/O 和 非缓冲I/O。这里的“缓冲”，其实指的是标准库内部实现的缓存。例如，很多程序遇到换行时才真正输出，换行前的内容，就是被标准库暂时缓存起来。因此，缓冲I/O 指的是利用标准库缓存来加速文件的访问，在标准库内部再通过系统调用访问文件；非缓冲I/O 指的是直接通过系统调用访问文件，而不通过标准库缓存。无论是缓冲还是非缓冲 I/O，最后都是通过系统调用访问文件。而根据前面内容，系统调用后，还通过页缓存，来减少磁盘I/O操作。

　　第二种，根据是否利用操作系统的页缓存，可以把文件I/O 分为直接I/O 和 非直接I/O。想要实现直接I/O，需要在系统调用中指定标志 O_DIRECT，如果不指定，默认是非直接I/O。不过注意，这里的直接、非直接I/O，其实最终还是和文件系统交互。如果实在数据库等场景中，还会看到，跳过文件系统读写磁盘的情况，即裸I/O。

　　第三种，根据应用程序是否阻塞自身运行，可以把文件I/O 分为阻塞I/O 和 非阻塞I/O。在应用程序执行I/O 操作后，如果没获得响应，就阻塞当前线程，自然不能执行其他任务，这是阻塞I/O；如果没获得响应，却不阻塞当前线程，继续执行其他任务，随后通过轮询或者时间通知的形式，获得之前调用的结果。比如，访问管道或者网络套接字时，设置 O_NONBLOCK 标志，表示非阻塞方式访问，若不做任何设置，默认就是阻塞方式访问。

　　第四种，根据是否等待响应结果，可以把文件I/O 分为同步I/O 和 异步I/O。在应用程序执行I/O 操作后，如果一直等到 整个 I/O完成后才获得响应，就是同步I/O；如果不等待 I/O 完成以及完成后的响应，继续往下执行，等到 I/O 完成后，响应会用事件通知的方式，告诉应用程序。比如，在操作文件时，如果设置了 O_SYNC 或 O_DSYNC标志，就代表同步I/O，后者是等待文件数据写入磁盘后才返回，而前者是在后者基础上，要求文件元数据也要写入磁盘后才能返回。再比如，在访问管道或者网络套接字时，设置选项 O_ASYNC后，就是异步 I/O内核会通过 SIGIO 或者 SIGPOLL，来通知进程，文件是否可读写。

　　总之，无论是普通文件和块设备、还是网络套接字和管道等，都通过统一的VFS接口来被访问。

　　4. 文件系统性能观测

　　加上-i 参数查看索引节点的使用情况，索引节点的容量，（也就是 Inode个数）是在格式化磁盘时设定好的，由格式化工具自动生成。当你发现索引节点空间不足时，但磁盘空间充足时，很可能是过多的小文件导致的，一般的删除它们或者移到其他的索引节点充足的磁盘上，就能解决问题。

　　接下来，文件系统的目录项和索引节点的缓存，如何查看呢？

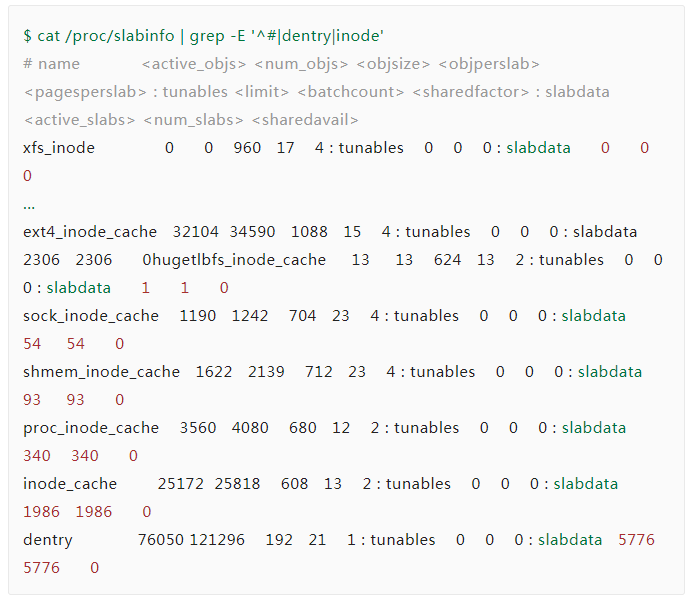

　　实际上，内核使用 Slab 机制，管理目录项和索引节点的缓存。/proc/meminfo 只给出了Slab整体大小，具体到每一种Slab缓存，就要查看 /proc/slabinfo。运行下面命令可以得到，所有目录项和各种文件系统的索引节点的缓存情况：

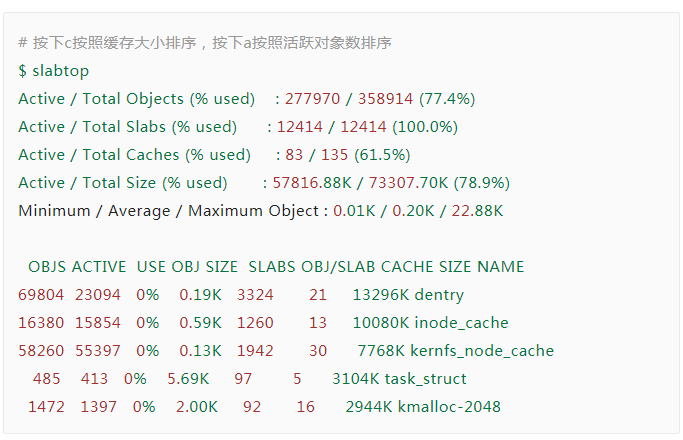

　　dentry 行表示目录项缓存，inode_cache 行，表示VFS 索引节点缓存，其余的则是各种文件系统的缓存。这里列比较多，可查询man slabinfo。实际性能分析时，更多使用 slabtop，来找到占用内存最多的缓存类型：

　　从这个结果可以看到，目录项和索引节点占用最多的 Slab缓存，但其实并不大，约23MB。

　　思考：find / -name file-name 命令导致会不会导致缓存升高，如果会，导致哪类缓存升高呢？

　　find / -name 命令是全盘扫描（包括内存文件系统、磁盘文件系统等），所以这里会导致 xfs_inode 、proc_inode_cache、dentry、 inode_cache这几类缓存的升高，而且在下次执行 find 命令时，就会快很多，因为它大部分会直接在缓存中查找结果。这里你可以在执行find命令前后，比较slabtop、free、vmstat输出结果，又会有更深的理解。

　磁盘 I/O

　　1. 磁盘

　　首先，根据存储介质的不同，可以分为两类，机械磁盘 和 固态磁盘。

　　机械磁盘：也称为硬盘驱动器（Hard Disk Driver，缩写HDD），机械磁盘由盘片和读写磁头组成，数据存储在盘片的环状磁道中，最小读写单位 扇区，一般大小为512B。在读写数据时，需要移动磁头，定位到数据所在的盘片磁道中，然后才访问数据。如果 I/O 请求刚好连续，那就不需要磁道寻址，可获得最佳性能，这就是顺序I/O 的工作原理。随机 I/O，需要不停地移动磁头，来定位数据位置，读写速度比较慢。

　　固态磁盘：Solid State Driver，缩写SSD，由固态电子元器件组成，最小读写单位 页，一般大小4KB、8KB等。固态磁盘不需要磁道寻址，不管是连续I/O，还是随机I/O的性能，都比机械磁盘好得多。

　　另外，相同磁盘的顺序I/O 都要比 随机I/O 快得多，原因如下：

　　对于机械磁盘来说，随机 I/O需要更多的磁头寻道和盘片旋转，性能比顺序I/O 慢。

　　对于固态盘来说，虽然随机I/O 性能比机械盘好很多，但是它也会有“先擦除、再写入”的限制。随机读写也有大量的垃圾回收，所以还是会比顺序I/O 慢很多。

　　另外，顺序I/O 可以通过预读的方式，来减少 I/O请求的次数，这也是其性能优异的原因之一。

　　在上一节提到过，如果每次都读写 512B 数据，效率会很低。文件系统会把连续的扇区或页组成逻辑块，作为最小单元管理数据，常见的逻辑块是 4KB，即连续的8个扇区，或者一个页。

　　其次，还可以按照接口来分类，可以把硬盘分为 IDE、SCSI、SAS、SATA、FC等。不同的接口，分配不同的设备名称。比如 IDE的会分配一个前缀为 hd 的设备名，SCSI 和 SATA会分配一个 sd 前缀的设备名。如果是多块同类型的磁盘，会按照a、b、c等字母顺序编号。

　　第三，还可以根据使用方式，将磁盘划分为不同架构。最简单的就是，作为独立磁盘来使用。然后再根据需要，将磁盘划分成多个逻辑分区，再给分区编号。比如前面多次用到的 /dev/sda，还可以分成两个分区 /dev/sda1 和 /dev/sda2。另一个比较常用的架构是，将多块磁盘组成一个逻辑磁盘，构成冗余独立 的磁盘阵列，RAID，提高数据访问性能，增强数据存储的可靠性。

　　根据容量、性能、可靠性的不同，RAID可以分为多个级别，如RAID0、RAID1、RAID5、RAID10等。RAID0有最优的读写性能，但不提供数据冗余的功能，其他级别的 RAID，在数据冗余的基础上，对读写性能有一定的优化。

　　最后一种架构，把磁盘组合成网络存储集群，再通过NFS、SMB、iSCSI等网络存储协议，暴露给服务器使用。

　　其实，在Linux下，磁盘是作为块设备来管理的，也就是以块为单位来读写数据，且支持随机读写。每个块设备都被赋予主、次两个设备号，主设备号用在驱动程序中区别设备类型，次设备号用来给多个同类设备编号。

　　2. 通用块层

　　为了减少不同块设备的差异带来的影响，Linux通过一个统一的通用块层，来管理各种不同的块设备。通用块层其实是处在文件系统和磁盘驱动中间的一个块设备抽象层。有两个功能：

　　第一个跟虚拟文件系统的功能类似。向上，为文件系统和应用程序，提供访问块设备的标准接口；向下，把各种异构的磁盘设备抽象成统一的块设备，并提供统一框架来管理这些设备的驱动程序。

　　第二个功能，通用块层还给文件系统和应用程序发来的I/O请求排队，并通过请求排队、合并等，提高磁盘读写的效率。

　　对 I/O请求排序也是 I/O调度。事实上，Linux内核支持四种 I/O调度算法，NONE、NOOP、CFQ、DeadLine。

　　NONE：确切的说并不能算调度，因为它完全不使用任何调度器，对文件系统和应用程序的 I/O不作任何处理，常用在虚拟机中（此时磁盘 I/O调度完全由物理机支持）。

　　NOOP：最简单的一种调度算法，是一个先进先出的队列，只做一些最基本的请求合并，常用于SSD盘。

　　CFQ：完全公平调度器，是现在很多发行版的默认 I/O调度器。它为每个进程维护了一个 I/O调度队列，并按时间片来均匀分布每个进程的 I/O请求。类似于进程的CPU调度，CFQ调度还支持进程 I/O的优先级调度，所以适用运行着大量进程的系统，像桌面环境、多媒体应用等。

　　DeadLine：分别为读、写请求创建不同的 I/O 队列，可以提高机械磁盘的吞吐量，并确保达到最终期限的请求被优先处理。这种调度算法 多用在 I/O 压力比较大的场合，如数据库等。

　3. I/O栈

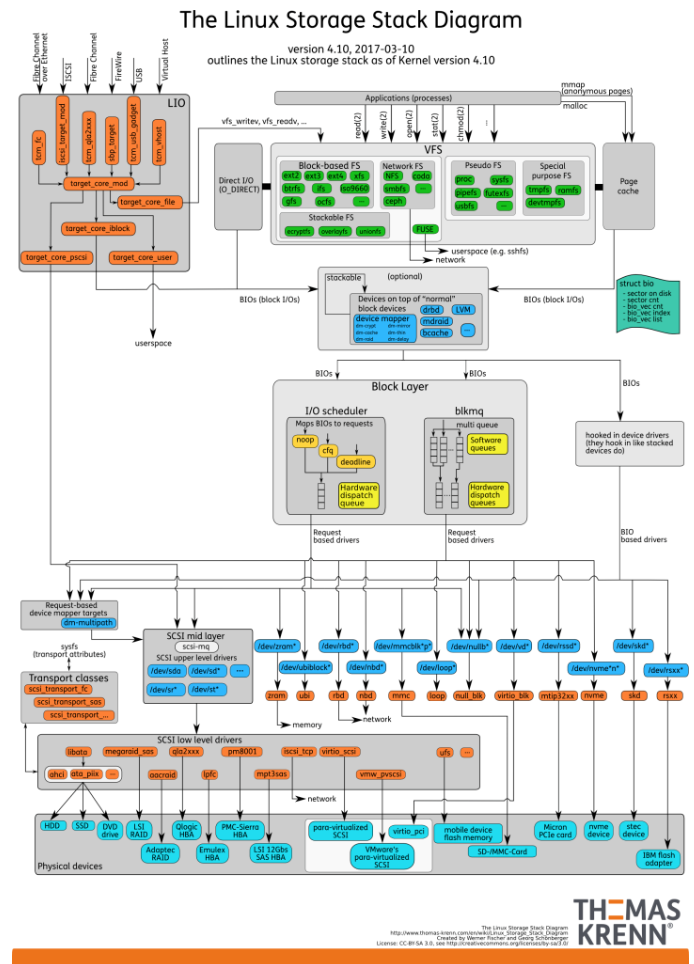

　　结合上面讲的文件系统、磁盘和通用块层的工作原理，我们可以整体来看 Linux存储系统的 I/O原理了。事实上，我们可以把 Linux存储系统的 I/O栈，由上至下分为三层：文件系统层、通用块层、设备层。看图：

　　根据这张全景图，我们可以更清楚理解，存储系统的 I/O的工作原理：

　　文件系统层，包括虚拟文件系统和其他各种文件系统的具体实现。首先为上层的应用程序提供标准的文件访问接口，对下会通过通用块层，来存储和管理磁盘数据。

　　通用块层，是Linux磁盘 I/O的核心，包括设备 I/O队列和 I/O调度器。会对文件系统的 I/O请求进行排队，再通过重新排序和请求合并，再发给下一级设备层。

　　设备层，包括存储设备和相应的驱动程序，负责最终物理设备的 I/O操作。

　　存储系统的 I/O，通常是整个Linux系统中最慢的一环。所以，Linux通过多种缓存机制来优化 I/O 效率。比如，为了优化文件访问性能，会使用页缓存、索引节点缓存、目录项缓存等多种缓存机制，减少对下层块设备的直接调用。同样，为了优化块设备的访问性能，会使用缓冲区，来缓存块设备的数据。

　4. 磁盘性能指标以及观测

　　这里说一下常见的五个指标，使用率、饱和度、IOPS、吞吐量以及响应时间等，这五个指标是衡量磁盘性能的基本指标。

　　使用率，是指磁盘处理 I/O的时间百分比。过高的使用率（如超过80%），通常意味着磁盘 I/O的性能瓶颈。

　　饱和度，磁盘处理 I/O的繁忙程度，过高的饱和度，意味着磁盘存在严重的性能瓶颈。当达到100%时，磁盘就无法接受新的 I/O请求。

　　IOPS，每秒的 I/O请求数。

　　吞吐量，每秒的 I/O请求大小。

　　响应时间，从发出请求到收到响应的时间间隔。

　　注意，使用率只考虑有没有 I/O，而不考虑 I/O大小，即使达到100%，也有可能接受新的 I/O请求。在数据库、大量小文件等这类随机读写比较多的场景中，IOPS更能反应系统整体性能。在多媒体等顺序读写较多的场景中，吞吐量更能反应系统整体性能。

　　一般来说，我们在为应用程序的服务器选型时，要先对磁盘 I/O的性能进行基准测试，推荐的性能测试工具 fio，来测试磁盘的 IOPS，吞吐量以及响应时间等核心指标。用性能工具得到的指标，作为后续分析应用程序的性能依据。一旦发生性能问题，就可以把它们作为磁盘性能的极限值，进而评估磁盘 I/O的使用情况。

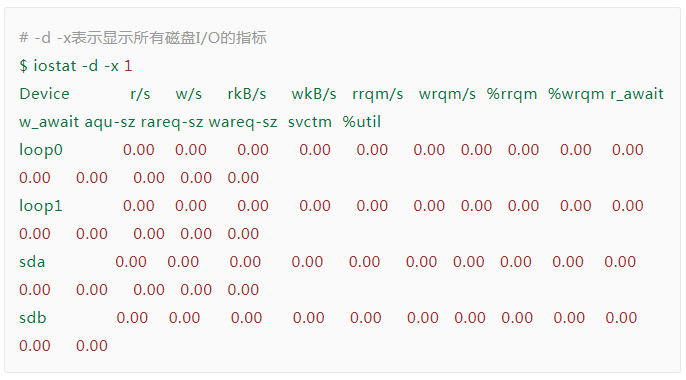

　　接下来看看怎么观测磁盘 I/O？首推的工具 iostat，它提供每个磁盘的使用率、IOPS、吞吐量等各种常见的性能指标，当然这些指标来自 /proc/diskstats。iostats 的输出界面如下：

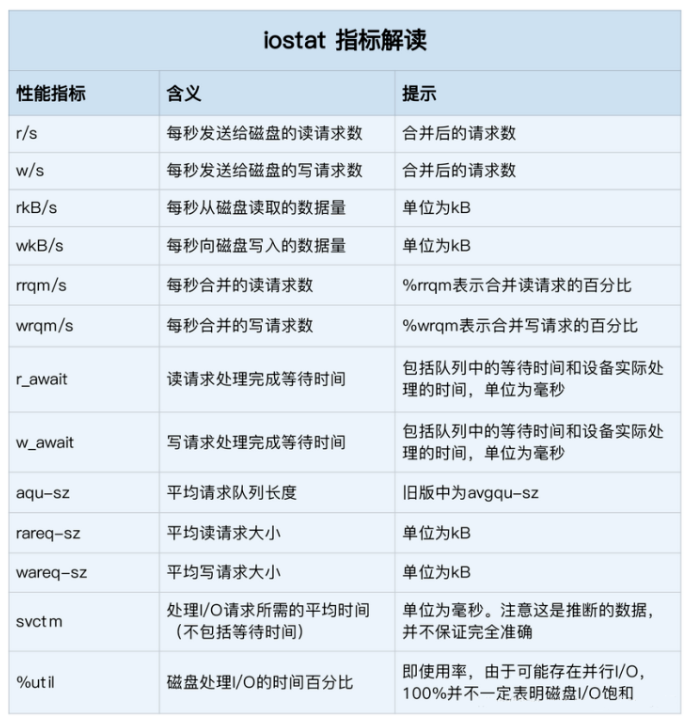

　　下图说明了这些列的具体含义：

　　这些指标，你要注意，%util 磁盘使用率，r/s + w/s IOPS，rkB/s + wkB/s 吞吐量， r_await + w_await 响应时间。另外从 iostat 并不能直接得到磁盘的饱和度，但是可以把观测到的，平均请求队列长度 或者 读写请求完成的等待时间，跟基准测试的结果进行对比，综合来评估。

　　我们再来看看，每个进程的 I/O情况。iostat只能看到磁盘整体的 I/O性能数据，并不能知道具体哪些进程 在进行磁盘读写，推荐两个工具：pidstat 和 iotop。具体使用这里略过。
