Nvidia 的RTX 4090采用 Nvidia 的最新架构，以早期计算先驱Ada Lovelace的名字命名。与之前的架构 Ampere 相比，Ada Lovelace 享有制程节点优势，使用台积电为GPU定制的 4 纳米制程。Nvidia 还强调了光线追踪性能，以及旨在弥补启用光线追踪对性能造成的巨大影响的技术。但光线追踪性能并不是唯一重要的事情，因为有很多游戏根本不支持光线追踪。此外，大多数使用光线追踪的游戏仅使用它来渲染某些效果；传统的光栅化仍然负责渲染大部分场景。

　　我还觉得对光线追踪的关注掩盖了 Nvidia 工程师为提高其他领域的性能所做的工作。在本文中，我们将使用一组正在进行的微基准测试来研究 Nvidia 的 Ada Lovelace 架构。我们将关注影响各种工作负载性能的领域，无论是否有光线追踪，特别强调缓存和内存子系统。

　　特别感谢Skyjuice在 RTX 4090 上运行测试。

　　GPU 概览

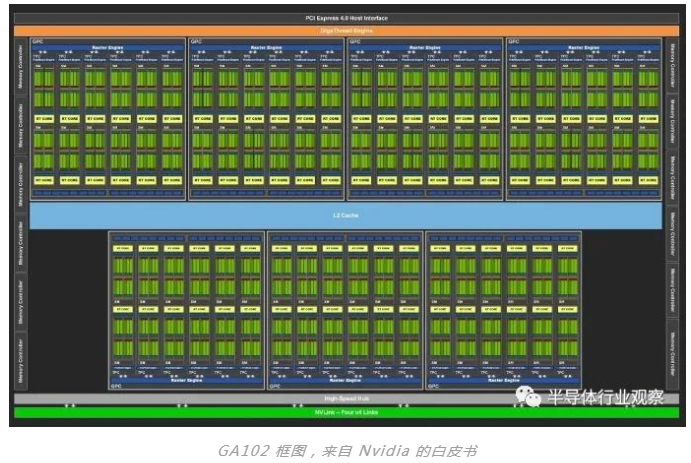

　　SM 或流式多处理器构成了 Nvidia GPU 的基本构建块。它们与 AMD 的 RDNA 和 RDNA 2 架构上的 WGP 或工作组处理器大致相当。SM 和 WGP 都具有 128 个 FP32 通道（或着色器，如果您愿意的话），并进一步分为四个块，每个块有 32 个通道。Ampere 最大的客户端芯片 GA102 已经非常庞大。

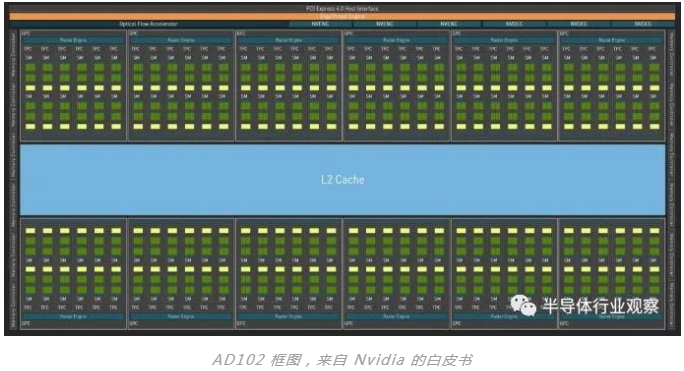

　　Ada Lovelace 表面上与 Ampere 相似，每个 SM 具有相似的计算特性。然而，它已经通过roof扩大了规模。AD102 有 144 个 SM，而 GA102 有 84 个，代表 SM 数量增加了 71%。RTX 4090 仅启用了 128 个 SM，但这仍然代表了 52% 的增长。将其与较大的时钟速度提升相结合，我们正在研究计算能力的巨大飞跃。

　　但扩大 GPU 的规模不仅仅是复制和粘贴工作。GPU 往往需要来自内存子系统的大量带宽，所有这些额外的 SM 都必须以某种方式提供。让我们转向我们正在进行的微基准测试，看看 Ada Lovelace 的内存层次结构。

　　缓存和内存延迟

　　我们正在启动缓存和内存延迟基准测试，因为这将使我们对缓存设置有一个很好的了解。

　　与 Ampere 一样，Ada Lovelace 坚持使用经过验证的真正的两级缓存方案。Nvidia 最近的两种架构都为每个 SM 提供了一个大型 L1 缓存，但 Ada Lovelace 大大扩展了 L2 缓存。Ampere 具有传统大小的 6 MB L2，但 AD102 包含 96 MB L2。RTX 4090 启用了 72 MB 的二级缓存。从 Ampere 到 Ada Lovelace，Nvidia 没有享受到显着的 VRAM 带宽增加，因此 Ada 的 L2 获得了巨大的容量提升，以防止随着计算容量的扩大而出现内存带宽瓶颈。

　　AMD 的 RDNA 2 架构选择了复杂的四级缓存系统，具有三级共享缓存。每个着色器阵列中有一个 128 KB 的 L1 来吸收来自相对较小 (16KB) 的 L0 缓存的缓存未命中流量。L2 的作用可与 Ampere 的 L2 相媲美，而大型 Infinity Cache 可帮助 AMD 通过更便宜（且功耗更低）的 VRAM 子系统实现高性能。

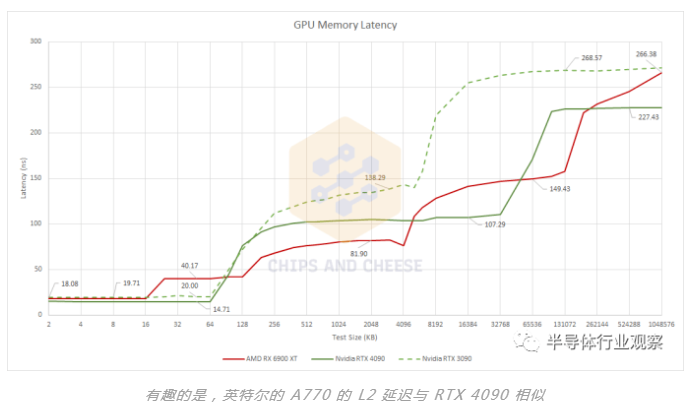

　　Ada Lovelace 的缓存子系统具有令人印象深刻的延迟特性。第一级 SM 私有缓存看起来与 Ampere 的相似，但 Ada Lovelace 的更高时钟速度使其具有整体延迟优势。但 L2 是乐趣的开始。尽管容量比 Ampere 的 L2 增加了 12 倍，但 Nvidia 还是设法将延迟降低了大约 30 ns。Ampere 的 L2 在延迟方面接近 AMD 的 Infinity Cache，但 Ada Lovelace 的 L2 现在在容量和延迟方面位于 RDNA2 的 L2 和 Infinity Cache 之间。

　　与 Ampere 相比，RDNA 2 的缓存子系统看起来很有竞争力。这两个交易在小测试规模上受到打击，而 AMD 在 L2 规模及以上区域具有明显优势。Ada Lovelace 改变了这一点，随着测试规模从 AMD 的 L2 溢出，Nvidia 现在享有明显的优势。Ada Lovelace 的内存延迟也有所下降，尽管这在很大程度上可能是由于更好的 L2 性能，因为必须在通往内存的路上检查 L2。

　　随着 Ada Lovelace 改进 L2，AMD 发现自己处于一个不舒服的位置，Nvidia 使用单级缓存来填补 AMD 的 L2 和 Infinity Cache 的角色。更少的缓存级别意味着更低的复杂性，以及更少的潜在标签和每次内存访问的状态检查。当然，更多的缓存级别意味着在容量、延迟和带宽权衡方面具有更大的灵活性。RDNA 2 与 Ampere 相比无疑证明了这一点，它具有更快的 L2 缓存和更大的 Infinity Cache，几乎与 Ampere 的 L2 一样快。但艾达洛夫莱斯是一个不同的故事。

　带宽

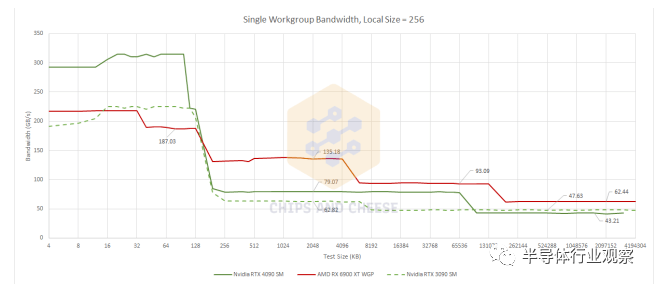

　　延迟是影响 GPU 性能的一个因素，但带宽也是一个因素，而且 GPU 往往比 CPU 更需要带宽。首先，我们将使用单个 OpenCL 工作组测试带宽。属于同一工作组的线程能够共享本地内存，这意味着它们将被限制在单个 WGP 或 SM 上运行。这是我们可以得到的最接近 GPU 单核带宽测试的结果。

　　一旦我们进入 L2 及更高级别，RDNA 2 WGP 就比 Ampere SM 享有良好的带宽优势。Ada Lovelace 并没有改变这一点，但 L2 带宽确实比 Ampere 有所提高。再次，我们看到 Nvidia 的工程师在 L2 上做得非常出色。在 AMD 方面，我们开始看到 RDNA 2 非常擅长处理低占用工作负载的迹象。让我们增加工作组数量来测试扩展，看看这种优势能持续多久。

　带宽扩展

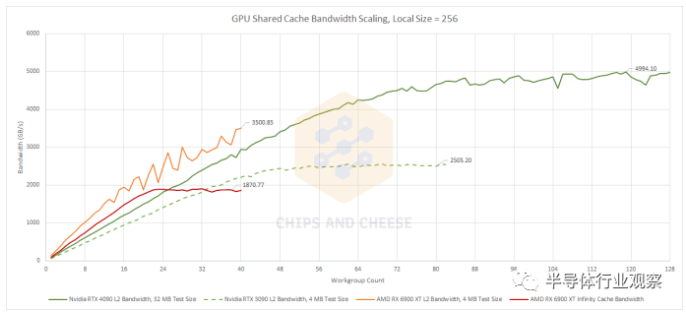

　　共享缓存设计很难，尤其是在 GPU 中，因为缓存必须连接到大量客户端并满足它们的带宽需求。在这里，我们正在使用越来越多的工作组来测试带宽。和以前一样，每个工作组都必须使用单个 WGP 或 SM，因此我们看到共享缓存可以应对更多 WGP 和 SM 发挥作用并开始要求带宽的能力。

　　Ada Lovelace 是对 Ampere 的明显改进，并且在匹配的工作组数量下实现了更高的带宽。使用 RTX 4090 的所有 SM 时，我们看到了惊人的 5 TB/s 带宽——几乎是使用 RTX 3090 的 84 个 SM 时看到的两倍。Nvidia 成功地扩大了 L2 容量，同时也扩大了带宽以支持大量 SM，这是一项了不起的成就。Ada Lovelace 在低入住率的情况下超越 Ampere 的能力是锦上添花。

　　AMD 在小型工作负载方面仍然具有优势。RDNA 2 的 L2 在扩展方面尤其令人印象深刻，可以处理 40 个 WGP，要求最大带宽，而不会出现争用问题。大型 Infinity Cache 也表现不错，在low occupancy.的情况下击败了 Ampere 和 Ada Lovelace。但与我们在英特尔的 Arc A770 上看到的不同，英伟达也不甘落后。

　　更重要的是，Ada Lovelace 在低占用率下的性能提升意味着 RDNA 2 失去优势的速度比对抗 Ampere 的速度更快。由于有超过 24 个工作组在运行，Ada Lovelace 的 SM 可以从 L2 提取比 RDNA 2 的 WGP 从 Infinity Cache 获得的更多带宽。RDNA 2 的 L2 带宽优势一直持续到 Nvidia 拥有超过 50 个 SM。但是 RDNA 2 和 Ada Lovelace 之间的 L2 比较就不那么简单了，因为 L2 容量不再像 RDNA 2 和 Ampere 那样处于同一个范围内。在高入住率下，Ampere 比 RDNA 2 具有相当大的优势，但 Ada Lovelace 更进一步。RDNA 2 的 L2 和 Infinity Cache 与 Lovelace 的 L2 相比都处于明显劣势。

　　接下来，让我们看看当测试大小大到足以溢出缓存时会发生什么。

　　我们测量的 RTX 4090 在高占用率下的理论带宽高于理论带宽，这可能是因为一些重复读取被合并并广播到多个 SM。我有没有提到 GPU 测试很难？

　　Ada Lovelace 的扩展速度不如 Ampere，但这种优势并不是特别重要，因为 Ada Lovelace 应该为 L2 之外的更多内存访问提供服务。VRAM 带宽也没有比 Ampere 显着增加，但两张 Nvidia 卡的绝对带宽仍然很大。从角度来看，它们的理论显存带宽几乎与 AMD 的 Radeon VII 一样多，后者具有基于 HBM2 的显存子系统。

　　AMD 的 RDNA 2 在低占用率下再次享有带宽优势，但 Nvidia 最近的架构为大型工作负载提供了更多的 VRAM 带宽。AMD 也更依赖于他们的 Infinity Cache，因为他们的 VRAM 带宽在加载十几个 WGP 后停止扩展。

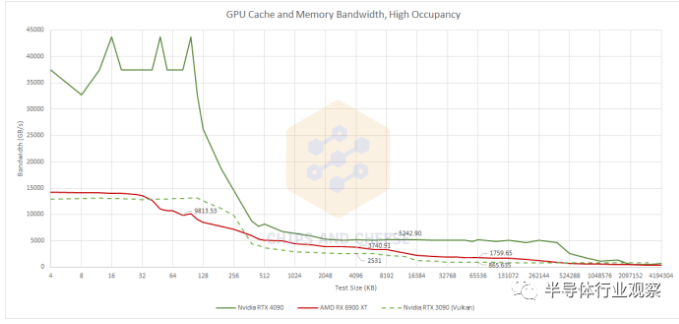

　　最后，让我们测试 512 个工作组在高占用率下的带宽。这应该让每个 SM 或 WGP 有多个工作组可供使用，每个工作组中都有大量的并行性。

　　使用Nemes的基于 Vulkan 的带宽测试获得的 RTX 3090 结果。与此处的 OpenCL 结果不直接可比较，但无论如何都提供了上下文

　　由于 RTX 4090 的高时钟速度和疯狂的 SM 数量，Ada Lovelace 的 L1 带宽突破了roof并破坏了该图表上的比例。L2 缓存带宽也不是开玩笑的，它比 Ampere 的带宽有了很大的改进。即使 RDNA 2 可以为 L2 或 Infinity Cache 的内存访问提供服务，RDNA 2 也难以与之竞争。AMD 确实为他们完成了工作。

　　本地内存延迟

　　在 GPU 上，本地内存是一小块暂存器内存，由工作组中的所有线程共享，并且在工作组之外无法访问。软件必须明确地将数据加载到本地内存中，一旦工作组完成执行，本地内存内容就会消失。这使得本地内存更难使用，但作为交换，本地内存通常比普通的全局内存子系统提供更快和更一致的性能。本地内存的一种用途是在光线追踪时存储 BVH 遍历堆栈。

　　Nvidia 将本地内存称为“共享内存”，而 AMD 将其称为“本地数据共享”或 LDS。

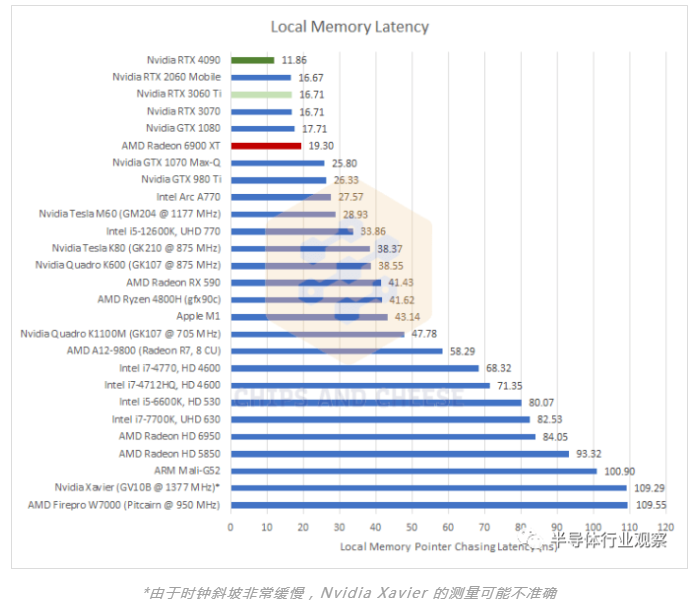

　　与 Ampere 相比，Ada Lovelace 在本地内存延迟方面提供了不错的改进，从而扩大了 Nvidia 在 RDNA 2 上的领先优势。这里需要注意的是，Nvidia 的两种架构都使用单个 128 KB 的 SRAM 块作为 L1 缓存和本地内存。该架构可以通过改变标记 SRAM 的数量来提供 L1 高速缓存和本地内存大小的不同组合。相比之下，AMD 为每个 CU（WGP 的一半）使用 16 KB 的专用 L0 矢量缓存，以及 128 KB 的专用本地内存。这意味着 Nvidia 在实践中将拥有更少的本地内存容量。

　计算

　　试图确定每个周期、每个 WGP 的吞吐量数据是一种令人沮丧的练习，因为很难确定 GPU 运行的时钟速度。我们还需要调查 Nvidia 的 Ampere 和 Ada Lovelace 架构是否在我们的指令速率测试中做了一些奇怪的事情，这很难，因为我也不拥有。

　　至少据我们所知，Ada Lovelace 的表现很像 Ampere。常见 FP32 操作（如加法和融合乘法加法）的延迟保持在 4 个周期。用于比较的 RDNA 2 对这些操作有 5 个周期延迟。

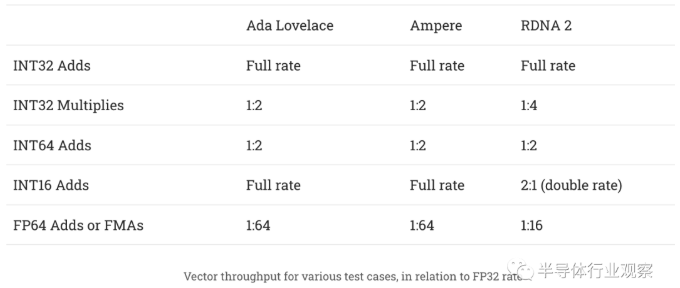

　　总结各种操作的吞吐量特征：

　　RDNA 2 还以双倍速率执行 FP16 操作。根据 Ada 白皮书，Ampere 和 Ada Lovelace 可以以 1:1 的速率执行 FP16，但我们无法验证这一点，因为 Nvidia 卡都不支持 OpenCL 的 FP16 扩展。

　　Atomics延迟

　　与 CPU 非常相似，现代 GPU 支持原子操作以允许线程之间的同步。OpenCL 通过 atomic_cmpxchg 内在函数公开这些原子操作。这是我们可以在 GPU 上进行的最接近内核到内核延迟测试的方法。跟游戏有关系吗？可能不会，因为我从未见过在游戏着色器代码中使用这些指令。但是测试有趣吗？是的。

　　与 CPU 不同，GPU 具有不同的atomic指令来处理本地和全局内存。本地内存（共享内存或 LDS）上的原子应该完全包含在 SM 或 WGP 中，因此应该比全局内存上的原子快得多。如果我们想稍微扩展一下，本地内存上的原子延迟大致相当于测量 CPU 内核上兄弟 SMT 线程之间的内核到内核延迟。

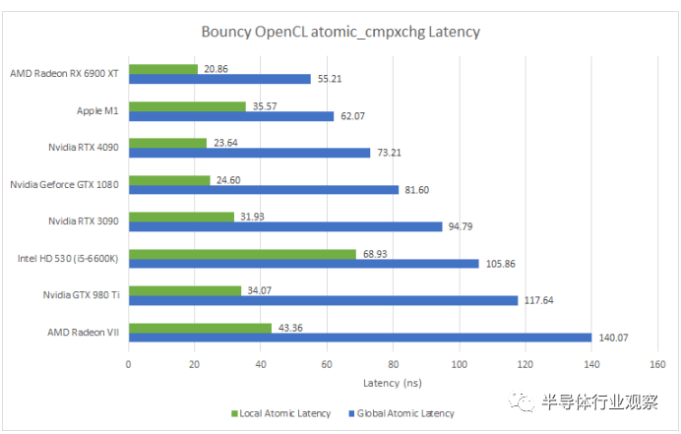

　　Ada Lovelace 在这里提供了对 Ampere 的增量改进，这在很大程度上可能是由于更高的时钟速度。AMD 的 RDNA 2 在这项测试中表现非常出色。从绝对意义上说，有趣的是 GPU 上的“核心到核心”延迟如何与 Ryzen CPU 上的跨 CCX 访问相媲美。

　　最后的话

　　Nvidia 的新 Ada Lovelace 架构因其提高的光线追踪性能和快速幻化中间帧的能力而备受关注。这是可以理解的，因为 Nvidia 在他们的主题演讲中大部分时间都在谈论这些功能。这反过来也是可以理解的，因为否则 Nvidia 的基本计算架构不会有太多变化。

　　但 Ada Lovelace 改进的缓存架构值得关注。AD102 的 L2 缓存实现比 GA102 显着改进。显然，它通过增加 L2 缓存容量来解决内存带宽问题，几乎达到 AMD Infinity Cache 的水平。令人惊奇的是，与 GA102 相比，Nvidia 做到了这一点，同时还提高了 L2 缓存性能。AD102 的 L2 具有更多带宽，使其能够提供额外的计算容量。它减少了延迟，从而更容易利用可用带宽。更好的 L2 延迟也间接降低了 VRAM 延迟，因为很大一部分 VRAM 访问延迟只是在 GPU 芯片上移动数据。Ada Lovelace 做得更快。当然，AD102 访问 VRAM 的频率应该低于 GA102。

　　除了全局内存子系统更改之外，Ada Lovelace 还改善了本地内存延迟。与安培相比，低占用率的计算吞吐量也向前迈进了一步，这要归功于更高的时钟速度。时钟速度的提高可能很无聊，但更高的时钟速度是扩展性能的一种非常好的方法，这意味着您在 Ampere 上可以做的几乎所有事情都可以在 Ada Lovelace 上更快地完成。

　　所有的变化结合在一起，使 Ada Lovelace 成为一个强大的架构，即使我们把标题抓取光线追踪相关的功能放在一边。Nvidia 的新架构提高了低占用率的性能，削弱了 RDNA 2 相对于 GA102 的主要优势之一。在高入住率下，安培已经非常强大。Ada Lovelace 扩展了这一优势，并超越了 RDNA 2。如果 AMD 想要 RDNA 3 具有竞争力，即使在纯光栅化工作负载中，他们也会为他们完成工作。我们期待看到 AMD 的下一个架构会带来什么。
