浅谈XILINX FPGACLB单元 之 进位逻辑链（CARRY4原理分析，超前快速进位逻辑结构）

　　一、可配置逻辑块（Configurable Logic Block, CLB）简介

　　CLB可配置逻辑块是指实现各种逻辑功能的电路，是xilinx基本逻辑单元。下图给出了一个SLICEM 的内部结构。

　　其中包含4个6输入LUT、进位链、多路复用器和8个寄存器

　　在Xilinx FPGA中，每个可配置逻辑块（CLB）包含2个Slice。每个Slice 包含查找表、寄存器、进位链和多个多数选择器构成。而Slice又有两种不同的逻辑片：SLICEM和SLICEL。SLICEM有多功能的LUT，可配置成移位寄存器，或者ROM和RAM。逻辑片中的每个寄存器可以配置为锁存器使用。今天写这篇文章的目的主要是为了让我们搞清楚FPGA重要资源CLB、Slice、LUT。

　　二、进位逻辑链

　　CLB进位模块

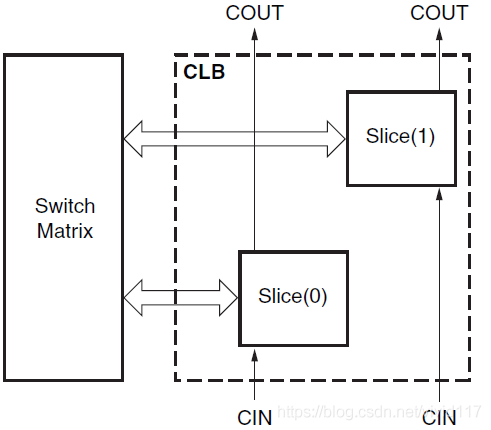

　　在CLB中，除了函数发生器之外，还提供了专用的快速超前进位逻辑，以slice片中执行快速算术加法和减法。7系列FPGA CLB具有两个独立的进位链，如下图所示。进位链可级联以形成更宽的加/减逻辑。

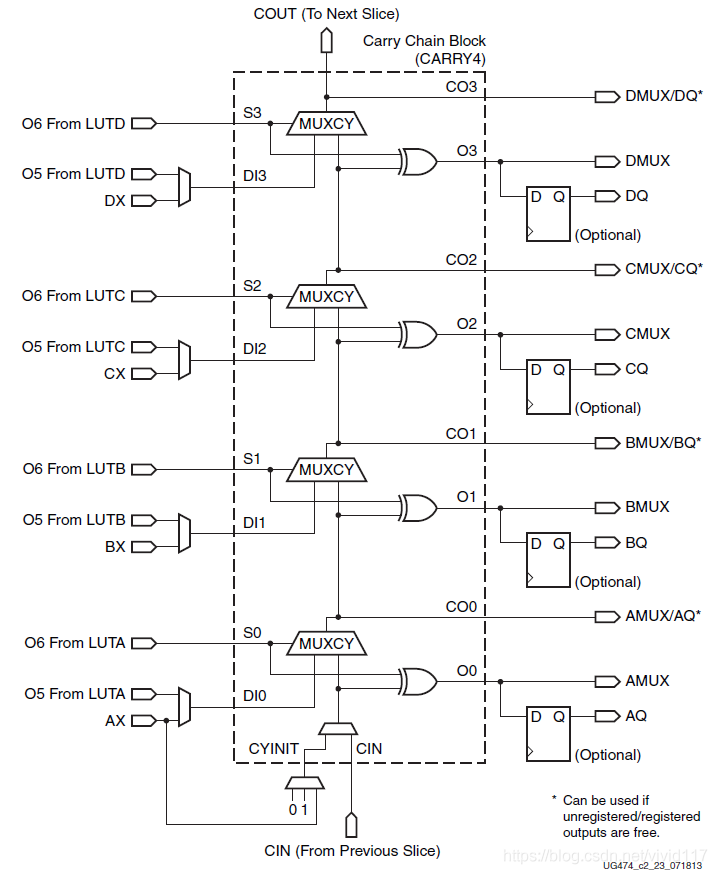

　　进位逻辑链的结构（CARRY4）

　　7系列FPGA 每个 SLICE有 4bit 的进位链。进位链向上延伸，每个slice的高度为四位。对于每个位，都有一个进位多路复用器（MUXCY） 和专用的XOR门，用于用选定的进位位加/减操作数。专用的进位路径和进位多路复用器（MUXCY）也可以用于级联函数发生器，以实现广泛的逻辑功能。

　　CARRY4模块

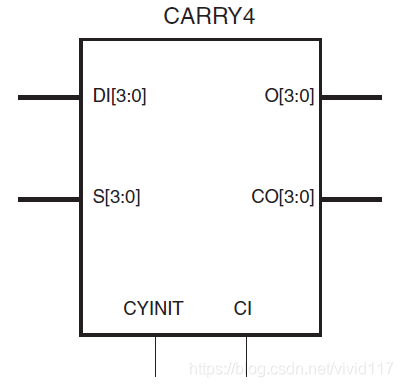

　　CARRY4原语实例化每个slice中可用的快速进位逻辑。该原语与LUT结合使用以构建加法器和乘法器。下图显示了CARRY4原语。综合工具通常会从算术HDL代码中推断出此逻辑，从而自动正确连接此功能。

　　端口信号

　　1）总输出-O [3：0] 总和输出提供加/减的最终结果。它们连接到slice AMUX / BMUX / CMUX / DMUX输出。

　　2）进位输出-CO [3：0] 进位输出提供每个位的进位。CO [3]等效于COUT。如果通过COUT将CO [3]连接到另一个CARRY4原语的CI输入，则可以创建更长的进位链，并且专用路由将进位链连接到一排片上。

　　3）进位输出还可以选择连接至sliceAMUX / BMUX / CMUX / DMUX输出。

　　三、CARRY4结构能实现快速超前加法的原理

　　CARRY4的原理过程：

　　1）端口S[3:0]是要求数据的异或输入；

　　2）端口DI[3:0]是数据的输入（a,b都可以），通过选择器判断是否是进位标志；

　　3）MUXCY选择器作为向下一级输出标志的选择端口；

　　对于一个全加器

　　具体的原理可以参考之前的一篇博客： 数字电路基础知识（四） 加法器-半加器、全加器与超前进位加法器

　　基本的进位标志和输出如下。

　　对于CARRY4，端口S端其实是已经做过亦或处理的输入了。

　　即：

　　S=a@b //（@表示异或）

　　端口D可以任选a、b输入当中的一个，如选择b

　　输出端：

　　那么O端即表示输出端：O = S@cin = a@b@cin

　　进位端：

　　CO=（a@b）‘b +（a@b）cin //利用多路复用器：y=s'b+scin

　　=（a'b+ab’）‘b+（a@b）cin

　　=（a'b）’（ab‘）'b+（a@b）cin

　　=（a+b’）（a'+b）b+（a@b）cin

　　=（ab+b'b）（a'+b）+（a@b）cin

　　=ab（a'+b）+（a@b）cin

　　=（a@b）cin+ab

　　所以此CARRY4结构能够实现快速超前进位加法器。
