开发板简介
TL6678ZH-EVM开发板基于TI KeyStone架构C6000系列TMS320C6678八核C66x定点/浮点DSP，以及Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC处理器设计。TMS320C6678每核心主频可高达1.25GHz，XC7Z045/XC7Z100集成PS端双核ARM Cortex-A9 + PL端Kintex-7架构28nm可编程逻辑资源。核心板内部DSP与ZYNQ通过SRIO通信总线连接。 开发板接口资源丰富，引出双路CameraLink、双路SFP+光口、四路千兆网口、双路SATA、双路PCIe、四路USB、双路CAN、双路CAMERA、HDMI IN/OUT、LVDS、LCD、RS485、RS232、Micro SD、HPC FMC等接口，方便用户快速进行产品方案评估与技术预研。

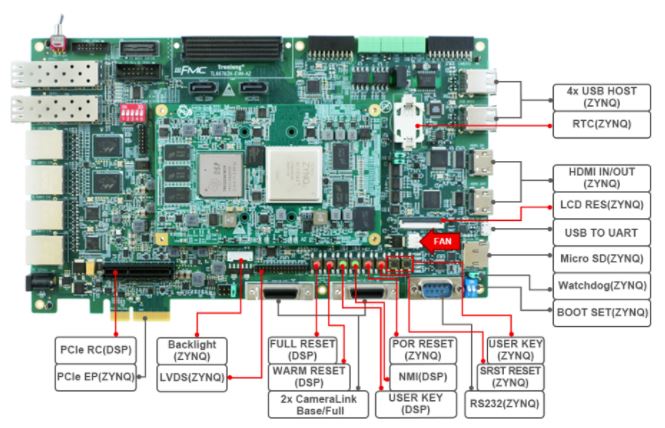

图 2 开发板硬件资源图解1

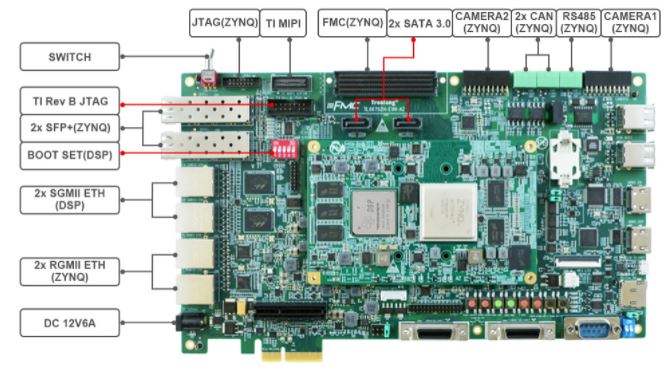

图 3 开发板硬件资源图解2
案例一：
基于SRIO的DSP+ZYNQ核间通讯案例
注：详细案例说明，复制链接打开：https://mp.weixin.qq.com/s/GixmZd-2aAxYtSvQhzIxhg
案例二：
基于CameraLink、SDI、PAL的目标追踪视觉方案
注：详细案例说明，复制链接打开：https://mp.weixin.qq.com/s/3iB-CiecfxpgogUjvCulkg
案例三：
基于AD9361软件无线电方案
图 6 备注：此案例源码需购买开发板+AD9361模块方提供。如需购买开发板+AD9361模块，请与我司联系。
1.案例说明

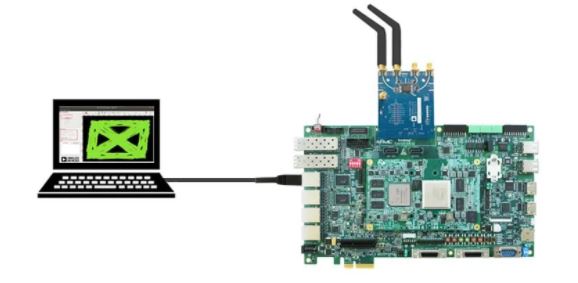

本案例基于ADI AD9361模块AD-FMCOMMS3-EBZ和创龙科技TL6678ZH-EVM开发板搭建AD9361 RF（Radio Frequency）收发测试平台，实现QPSK（Quadrature Phase Shift Keying）数字调制和FM（Frequency ModulaTIon）收听。AD-FMCOMMS3-EBZ模块开发官方参考链接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。
2.案例测试
2.1 QSPK数字调制测试

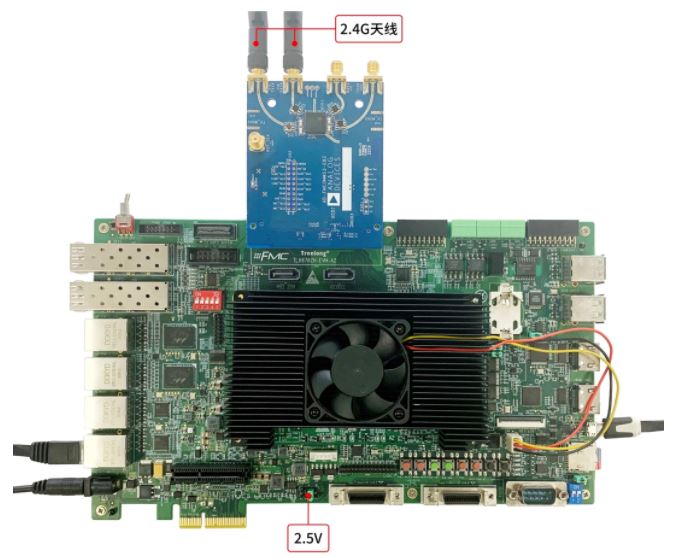

请将AD-FMCOMMS3-EBZ模块的TX1A、RX1A分别连接2.4G天线，并将模块连接至开发板FMC接口，开发板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将开发板PS RGMII0 ETH网口和Ubuntu上位机连接至同一个路由器。
图 7 （1）线状形式星座图 a）Plot Channels勾选voltage0和voltage1。 b）Plot Type选择ConstellaTIon（X vs Y），设置81920个采样点，设置Graph Type类型为Lines。 c）点击7c66a556-4f60-11ed-a3b6-dac502259ad0.png启动数据显示。
图 8 （2）点状形式星座图 a）Plot Channels勾选voltage0和voltage1。 b）Plot Type选择ConstellaTIon（X vs Y），设置81920个采样点，设置Graph Type类型为Point。 c）点击
启动数据显示。
图 9
2.2 FM收听测试

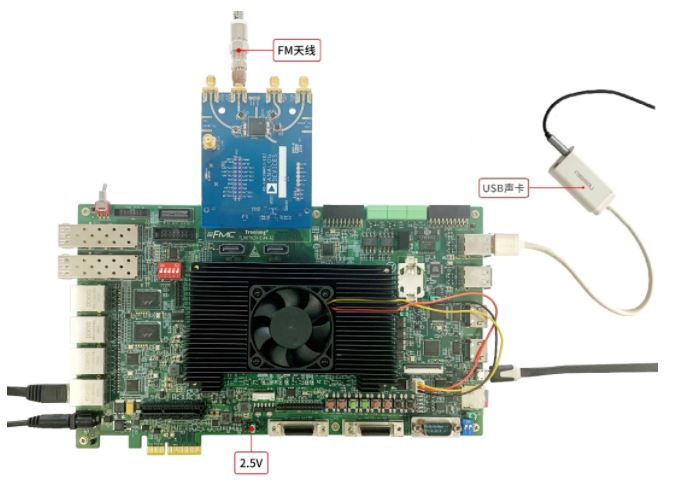

请将AD-FMCOMMS3-EBZ模块的RX1A连接FM天线，并将模块连接至开发板FMC接口，开发板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将开发板和Ubuntu上位机连接至同一个路由器。将USB声卡连接开发板USB HOST接口，并将耳机连接USB声卡的音频输出端。

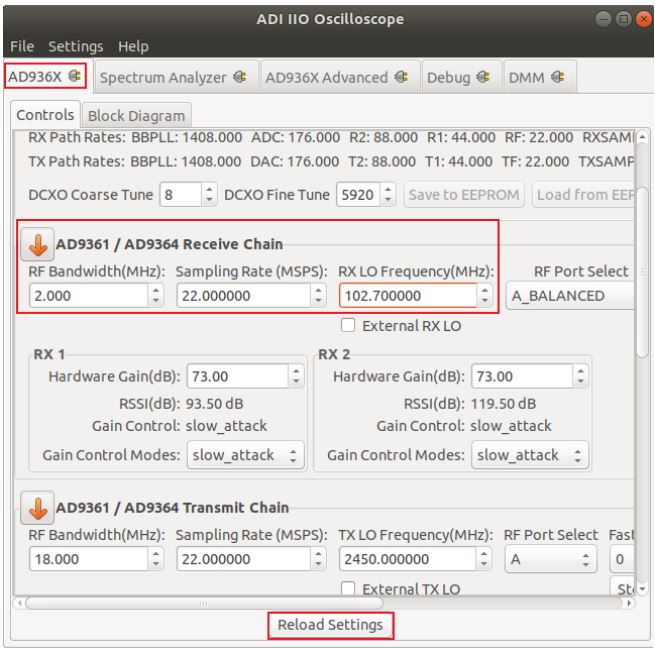

图 10 请按照如下方法，配置AD9361的接收链路。 （1）设置RF Bandwidth为2MHz。 （2）设置Sampling Rate为22MSPS。 （3）设置RX LO Frequency为102.7MHz。 （4）点击“Reload Settings”加载配置。
图 11 请按照如下方法，进行AD9361 RX 1的数据接收查看。 （1）Plot Channels勾选voltage0和voltage1。 （2）Plot Type选择Frequency Domain。 （3）Average设置为10。 （4）点击7c66a556-4f60-11ed-a3b6-dac502259ad0.png启动数据显示。

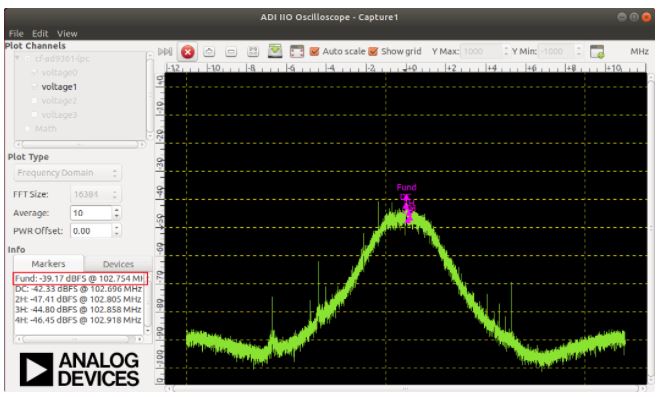

图 12 在频谱显示区域右键选择“Single Tone Markers”，可在左侧Markers窗口查看当前FM收听频点。
图 13
图 14
