FPGA教学——FPGA之IO信号类型深入理解
2022-10-19
来源：FPGA之家
在FPGA设计开发中，很多场合会遇到同一根信号既可以是输入信号，又可以是输出信号，即IO类型（Verilog定义成inout）。
对于inout型的信号，我们既可以使用FPGA原语来实现，也可以使用Verilog代码来实现。下面将介绍在Xilinx 7系列FPGA上两种实现方式的差别和注意点。
1.FPGA原语实现

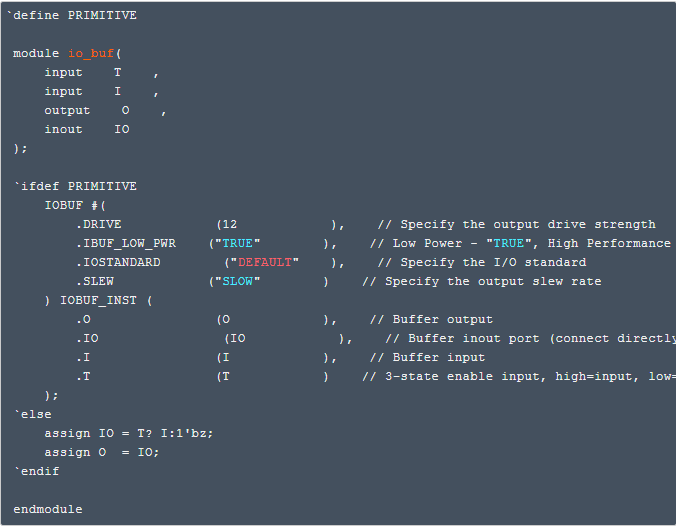

首先，我们编写的代码如下：

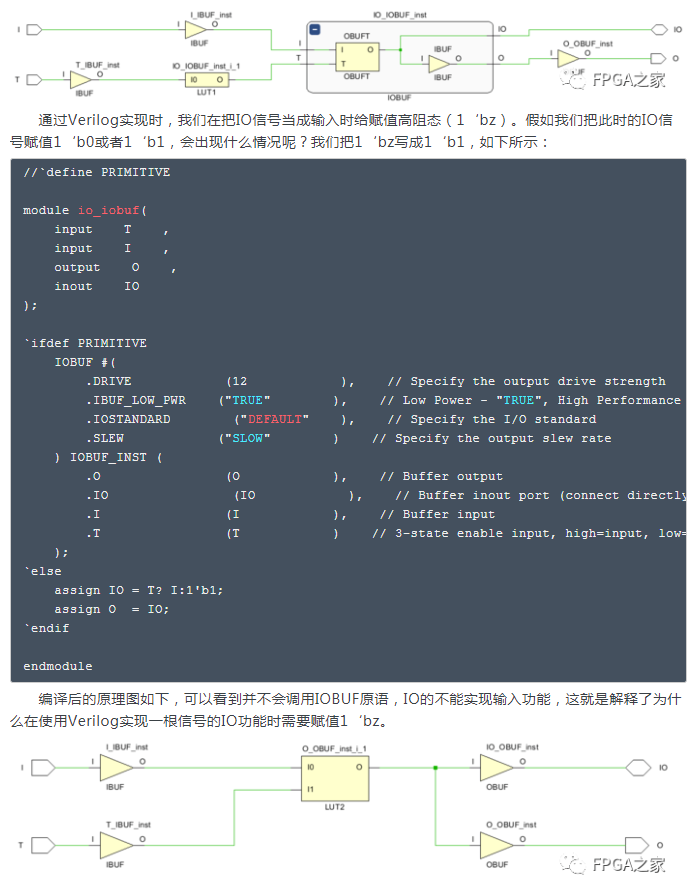

该代码通过原语IOBUF实现IO功能，使用Vivado编译后的原理图如下图所示。可以看到IOBUF内部由OBUFT和IBUF原语构成。
