一文搞懂SDIO

2022-10-18
作者:young
来源:嵌入式软件开发交流
关键词: SDIO 嵌入式 Linux

SDIO总线简介

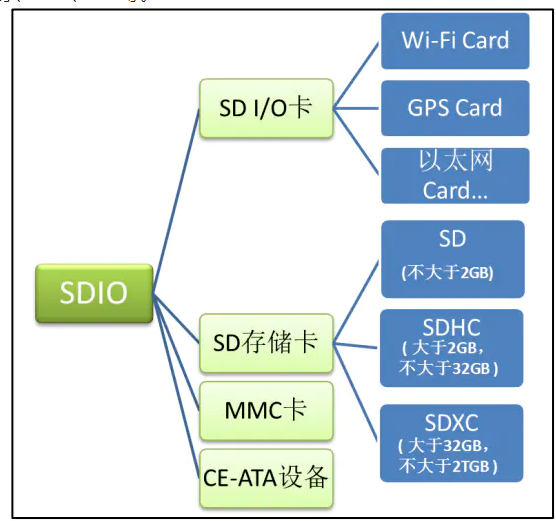

  SDIO(Secure Digital Input and Output),即安全数字输入输出接口。它是在SD卡接口的基础上发展而来,它可以兼容之前的SD卡,并可以连接SDIO接口设备,比如:蓝牙、WIFI、GPS等。


  网络图片

  什么是SDIO卡

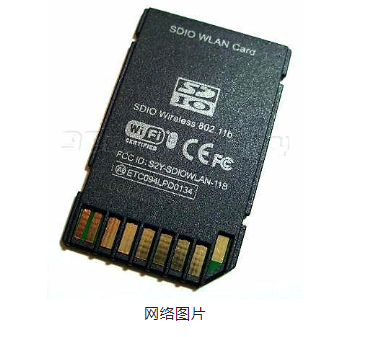

  SDIO卡,是使用SD总线以及SD指令的IO设备。SDIO卡的外形和接口和SD卡是兼容的,但是实现的不只是存储功能,还能实现其它的功能,如蓝牙、WIFI等。比如下面的就是一个实现了WIFI功能,而且外形和接口与SD卡兼容的SDIO卡。


  网络图片

  什么是组合卡

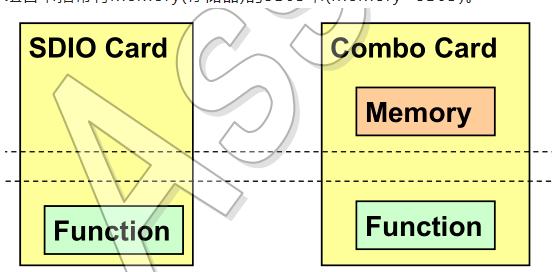

  组合卡指带有memory(存储器)的SDIO卡(memory+SDIO)。


  SDIO卡类型

  全速卡: 传输速率超过100Mbps,时钟范围0-25MHz。

  低速卡:时钟范围0-400KHz。

  低速卡支持类似调制解调器, 条形码扫描仪和GPS接收器等应用。高速卡支持网卡,组合卡等。

  SDIO卡模式

  SDIO卡有三种总线模式:

  SPI模式

  1-bit SD传输模式

  4-bit SD传输模式

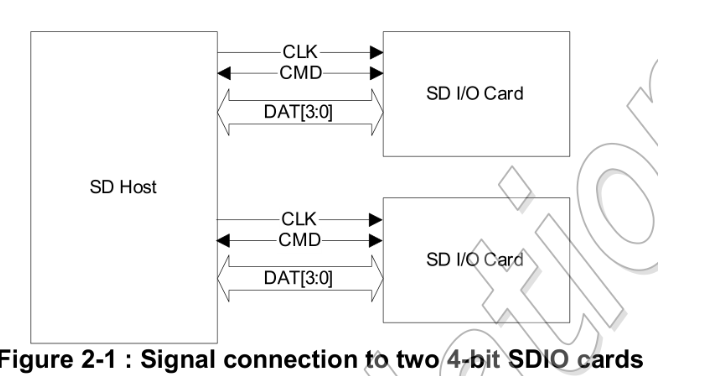

  SDIO接口定义


  CLK: HOST给DEVICE的时钟信号

  CMD: 双向的信号,用于传送命令和应答

  DAT0-DAT3: 用于传输的数据线

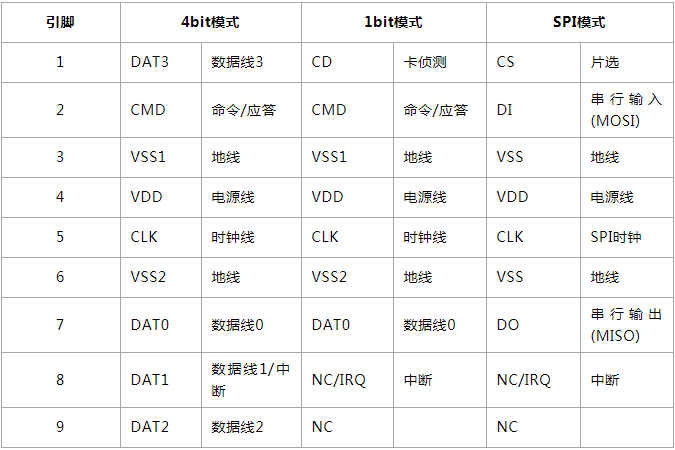

  不同模式下的引脚定义:


  SDIO命令

  SDIO总线上的设置和控制都是通过命令来实现,SDIO总线上都是HOST端发起请求,然后DEVICE端回应请求,其中请求和应答中会包含数据信息:

  1.Command: 用于开始传输的命令,是由HOST端发往DEVICE端的,其中命令是通过CMD信号线传送的。

  2.Response: DEVICE返回的应答。也是通过CMD线传送的;

  3.Data: 数据是双向传送的。可以设置为1线模式,也可以设置为4线模式。数据是通过DAT0-DAT3信号线传输的。

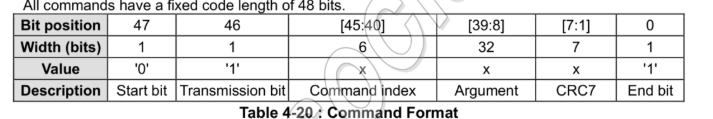

  命令格式:


  Start: 起始位,值固定为0。

  Transmission:传输方向,值为1表示host发出, 0则表示device发出。

  Command Index: 代表命令索引,例如CMD0 这项值为0 ,CMD5则这项值为5,它的范围是0-63。

  Argument:CMD所附带的一些参数,不同的CMD,这32bit每一位所代表的含义是不一样的。

  CRC7:7位CRC校验值

  End:结束位,值固定为1


  应答格式:

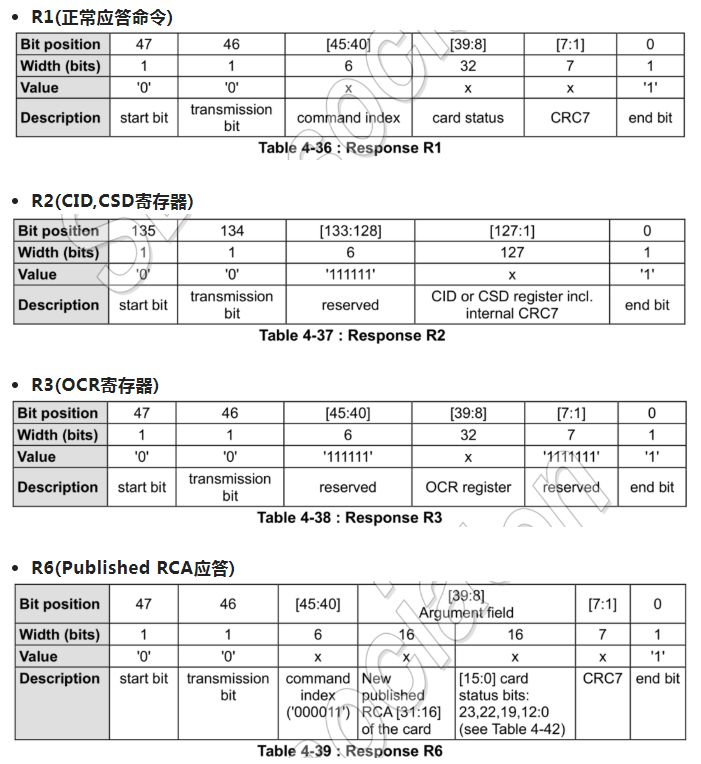

  SD内存卡支持五种response type:R1,R1b,R2,R3,R6

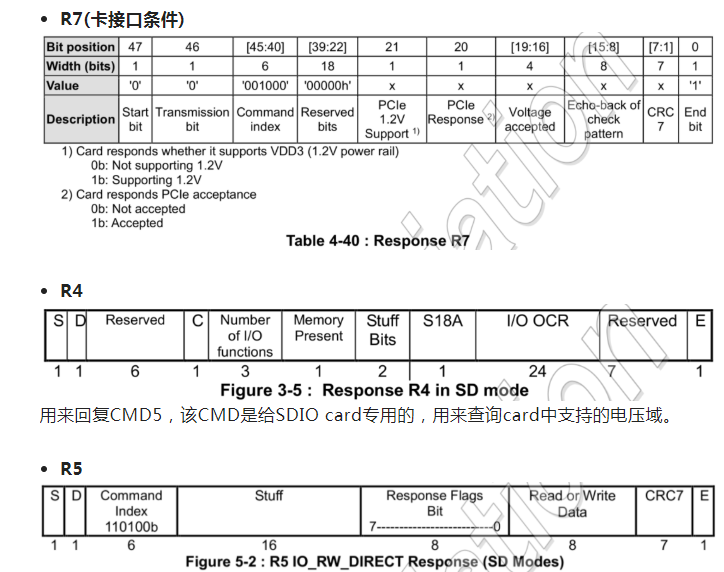

  SDIO卡额外支持2种response type:R4,R5



  用来回复CMD52,该CMD是给SDIO card专用的。

  不同的外设使用的命令会有差异,具体命令要查看Spec。

  更多详细命令介绍请参考:

  《Physical Layer Simplified Specification Version8.00》

  《SDIO_Simplified_Specification_Ver3.00》

  总结

  SDIO卡和SD存储卡的命令上是有差异的,里面的寄存器也是有差异的。所以具体命令需要查看官方文档,对于初始化流程,哪条命令对应哪个应答等都有详细的描述。
