Verilog语言中case、casex、casez的用法和区别
casez与casex语句是case语句的两种变体， 在写testbench时用到。
一、case、casex、casez的区别

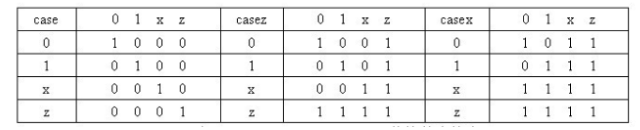

下表给出case、casex、casez的真值表：
在case语句中，敏感表达式中与各项值之间的比较是一种全等比较，每一位都相同才认为匹配。
在casez语句中，如果分支表达式某些位的值为高阻z，那么对这些位的比较就会忽略，不予考虑，而只关注其他位的比较结果。
在casex语句中，则把这种处理方式进一步扩展到对x的处理，即如果比较双方有一方的某些位的值是z或x，那么这些位的比较就不予考虑。
二、case/casez/casex 在simulation/synthesis的区别
有的网上说casex和casez属于不可综合语句，这是针对一般电路不会出现x状态来说的，但是综合工具并不会对x，z认识这个状态，所以综合出来的电路是一样的。
使用过程中许需要注意的问题：
1）一般经常使用到的是casez语句，最好少用casex
2）case/casez/casex其实都是可综合的
3）在电路中，可以用？来表示无关值的z
4）case的描述，匹配都是从上到下进行的
仿真的不同
1）对于case
case （sel）
2'b00: y = a;
2'b01: y = b;
2'bx0: y = c;
2'b1x: y = d;
2'bz0: y = e;
2'b1?: y = f;
default : y = g;
endcase
对于case来说，每一种情况都会识别（1/0/z/x）

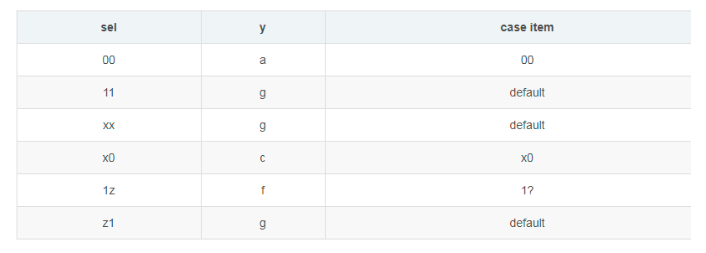

当sel的状态是一下情况时，会出现以下结果
2）对于casez
casez （sel）
2'b00: y = a;
2'b01: y = b;
2'bx0: y = c;
2'b1x: y = d;
2'bz0: y = e;
2'b1?: y = f;
default: y = g;
endcase

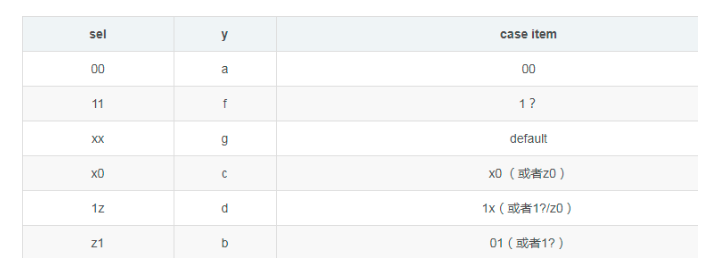

首先，case的描述，匹配都是从上到下进行的，如果使用了casez，看上面的casez的列表，只要输入有z/?的话，就能和任意匹配。
3）对于casex
casex （sel）
2'b00 : y = a;
2'b01 : y = b;
2'bx0 : y = c;
2'b1x : y = d;
2'bz0 : y = e;
2'b1? : y = f;
default : y = g;
endcase
casex也是从上到下匹配，当出现x/z/?的输入的时候，都不会care，只管不是大大情况来匹配
综合的不同
综合的时候，因为综合工具其实都不会管你什么x/z/?，对于综合工具来说是一样的，所以case/casez/casex不同写法的综合结果，例子都是同样的。
例一：
case （sel）
2'b00 : mux_out = mux_in[0];
2'b01 : mux_out = mux_in[1];
2'b1? : mux_out = mux_in[2];
default : mux_out = mux_in[3];
endcase
例二：
case （sel）
2'b00 : mux_out = mux_in[0];
2'b01 : mux_out = mux_in[1];
2'b1x : mux_out = mux_in[2];
default : mux_out = mux_in[3];
endcase
这俩个例子的结果是一样的。
case（不是casez/casex的时候）的列表里面的x和z，都被综合工具认为是不可达到的状态就被去掉了。casez和casex里面的x/z都被认为是don’t care。
对于综合、仿真的结果
1）在实际写代码的时候，如果使用case的时候，尽量不要用x/z/?，综合工具也会不care
2）casez和casex综合的结果是一致的。
3）casez稍好用一些，因为它可以用来代表don’t care的值
4）最重要的一点就是，casez和casex其实没有孰优孰劣
5）casez语句用来处理不考虑高阻值z的比较过程，casex语句则将高阻值z和不定值都视为不必关心的情况。所谓不必关心的情况，即在表达式进行比较时，不将该位的状态考虑在内。这样在case语句表达式进行比较时，就可以灵活地设置以对信号的某些位进行比较。
