远距离非接触液位传感模组

2022-09-30
来源:工采网电子元件

随着电子和自动化技术的不断发展,液位检测在智能家电中扮演着越来越重要的作用。如,通过液位检测来实现缺水提醒、缺水断电保护、防溢提醒等等功能,从而使产品越来越智能化。

本图片由产品供应商提供

敏源非接触液位传感模组LLM(Liquid-level Meter)通过电容型高频电路测量介电常数的变化,数字信号输出液体电容值,转换成液位高度,可非接触测量连续液位或分段液位,同时提供液体温度信息进行补偿,广泛应用于液体的非接触式液位测量,如各种水液、油液、洗涤液液位,接近传感等。

模组穿透性强,可以有效克服容器壁较厚、或测量有空气间隔、液体介质粘稠度高等问题,准确测量到电容变化。

模组特点如下:

- 高灵敏性;

- 远距离非接触测量;

- 除水外,也可测油液、洗涤液等粘稠液体;

- 包含MCU内嵌补偿及液位转换算法。

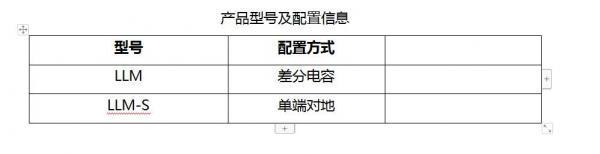

根据配置方式不同,分为差分电容和单端对地两种。

技术参数

非接触测量:可穿透1~10mm非金属容器

液位精度:根据被测物、电极结构等应用不同,最高精度1%

电容测量范围:0~100pF(默认量程,其他量程可定制,最大可达10nF)

电容测量精度:0.3%

电容测量分辨率:16 bit 输出,最高0.001pF(0~100pF量程)

典型测温精度:±0.5℃,可定制±0.1℃

温度分辨率:16bit ADC 0.004℃

工作温度范围:-40℃~+85℃

通信接口:UART

工作电压:3.1V~5V

振荡电路工作功耗:13.7mA@5V

振荡电路待机功耗:0.25mA@5V

模组尺寸:37mm*15.3mm*4.4mm

接口说明

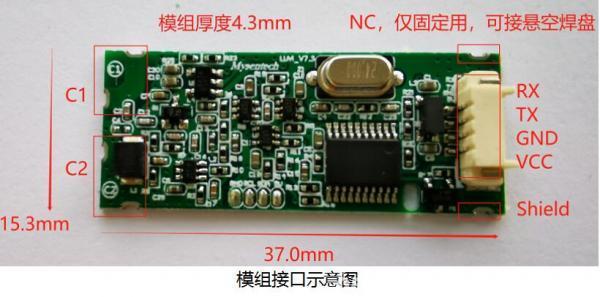

非接触液位传感模组有2个电极接口、1个电磁屏蔽接口及1个1.25mm间距的4PIN卧式插座,如下图所示:

接口说明见下表:

典型应用电路

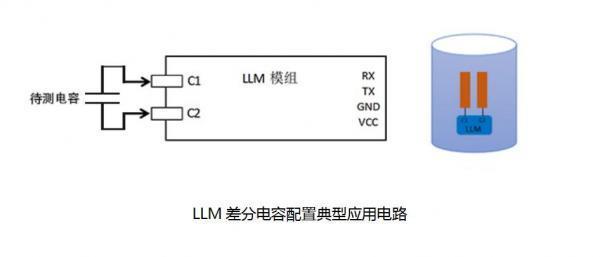

差分电容配置

LLM是利用差分式电容测量原理,典型应用需连接两个金属电极,根据容器结构以及液位检测需求布置适当形状大小的电极,将两个电极板分别与LLM的C1、C2相连,最后将模组固定,支持连续液位、一点液位检测。

单端对地配置:

LLM-S单端对地配置,C1接检测电极,C2可接内部地电极或悬空处理。可替代单端对地电容检测方案,如AD7747、FDC1004等电容芯片。

应用领域

水箱、净饮机、油盒液位、洗涤液位等智能家电液位控制、接近传感、含水率检测等。
