教学:Micro:bit V2使用温湿度传感器模块方法

2022-09-28
来源:易心Microbit编程

  BBC micro:bit有很多套件搭配用于功能扩展,本篇就用新版的micro:bitV2连接温湿度传感器模块测试显示温湿度

  micro:bit电路图

  BBC micro:bit 微控制板V2

  传感器扩充板

  温湿度传感器模块

  温湿度传感器模块是数字讯号输出,可以接「0、 1、 2、 8、 12、13、14、 15、 16、 19、20」的 micro:bit讯号端上,建议使用的是0、1、2脚位。本范例连接到「P0」


  注意: 测试时发现输入电压如果切换到5V时会发生无法正常显示温、湿度的问题、请记得把V1切到3V3当中(如上图红框处)。

  以下函式库测试后适用于micro:bit v2,发现一开始如果温、湿度显示-999.0为正常,请等程序验证后即可正常显示温、湿度,如还是无法正常显示可以尝试将MICRO USB供电改为扩充版供电、重新插拔传感器的3pin扁平电缆或换一条线或是按板子背后的RESET钮重置程序让他重新读取数值。

  首先需要先进入Microsoft MakeCode网页在线编辑器

  https://makecode.microbit.org/#editor

  在使用温湿度传感器之前,需要扩展温湿度传感器的指令库。打开makecode程序设计平台,滚动至指令区最底部,依序点击进阶-扩展,并使用以下网址安装套件。

  温湿度传感器套件安装网址:

  https://github.com/alankrantas/pxt-DHT11_DHT22

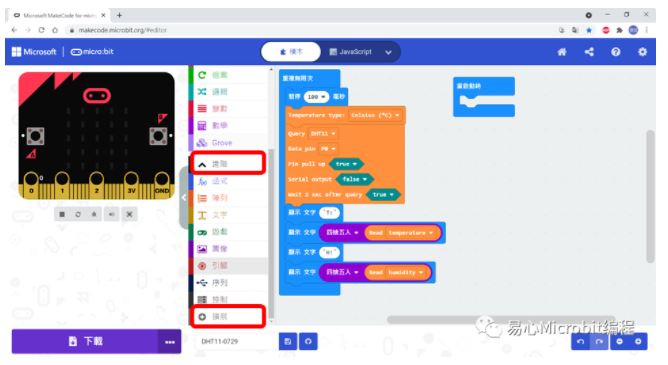

  进阶;扩展套件的位置

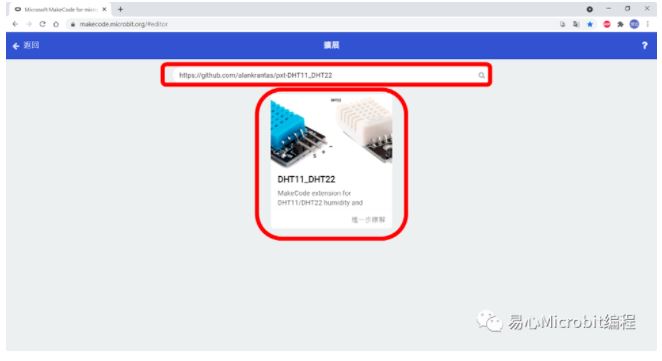

  使用网址安装sensors的套件方法


  使用搜寻DHT11安装sensors的套件方法

  新增后在上方可以看见增加的DHT11/DHT22套件

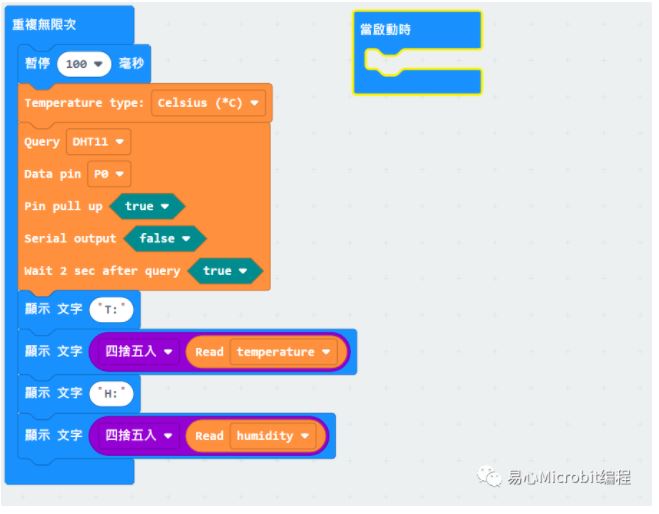

  Microsoft MakeCode积木画布 (适用microbitv2)

  使用pxt-DHT11_DHT22此函式库时(完整程序如下),需先宣告你要使用摄氏温度还是华氏温度

  并且要设定此传感器Query为DHT11(如为DHT22传感器请选择DHT22)

  设定Data pin为P0

  Pin pull up为true

  Serial output为false

  Wait 2 sec after query为true


  可透过micro:bit显示指示灯看到温湿度传感器的温度和湿度的状态。会四舍五入小数点轮流显示T:目前温度H:目前湿度。

  JavaScript 程序

  basic.forever(funcTIon() {

  basic.pause(100)

  dht11_dht22.selectTempType(tempType.celsius)

  dht11_dht22.queryData(

  DHTtype.DHT11,

  DigitalPin.P0,

  true,

  false,

  true

  )

  basic.showString(“T:”)

  basic.showString(“” +(Math.round(dht11_dht22.readData(dataType.temperature))))

  basic.showString(“H:”)

  basic.showString(“” +(Math.round(dht11_dht22.readData(dataType.humidity))))

  })
