玩单片机还可以，各个外设也都会驱动，但是如果让你完整的写一套代码时，却无逻辑与框架可言。这说明编程还处于比较低的水平，你需要学会一种好的编程框架或者一种编程思想！比如模块化编程、状态机编程、分层思想等，相关推荐：分享两种单片机编程思想。

　　本文来说一下状态机编程。

　　什么是状态机？

　　状态机（state machine）有5个要素：

　　状态（state）

　　迁移（transiTIon）

　　事件（event）

　　动作（acTIon）

　　条件（guard）

　　状态：一个系统在某一时刻所存在的稳定的工作情况，系统在整个工作周期中可能有多个状态。例如一部电动机共有正转、反转、停转这 3 种状态。

　　一个状态机需要在状态集合中选取一个状态作为初始状态。

　　迁移：系统从一个状态转移到另一个状态的过程称作迁移，迁移不是自动发生的，需要外界对系统施加影响。停转的电动机自己不会转起来，让它转起来必须上电。

　　事件：某一时刻发生的对系统有意义的事情，状态机之所以发生状态迁移，就是因为出现了事件。对电动机来讲，加正电压、加负电压、断电就是事件。

　　动作：在状态机的迁移过程中，状态机会做出一些其它的行为，这些行为就是动作，动作是状态机对事件的响应。给停转的电动机加正电压，电动机由停转状态迁移到正转状态，同时会启动电机，这个启动过程可以看做是动作，也就是对上电事件的响应。

　　条件：状态机对事件并不是有求必应的，有了事件，状态机还要满足一定的条件才能发生状态迁移。还是以停转状态的电动机为例，虽然合闸上电了，但是如果供电线路有问题的话，电动机还是不能转起来。

　　举个例子

　　要解决的问题

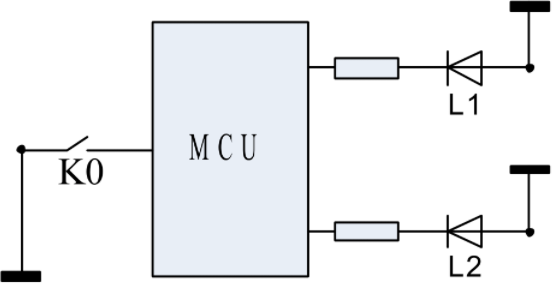

　　电路如下图：

　　器件包括单片机MCU、一按键K0、LED灯L1和L2。

　　实现功能描述：

　　L1L2状态转换顺序OFF/OFF--->ON/OFF--->ON/ON--->OFF/ON--->OFF/OFF

　　通过按键控制L1L2的状态，每次状态转换需连续按键5次

　　L1L2的初始状态OFF/OFF

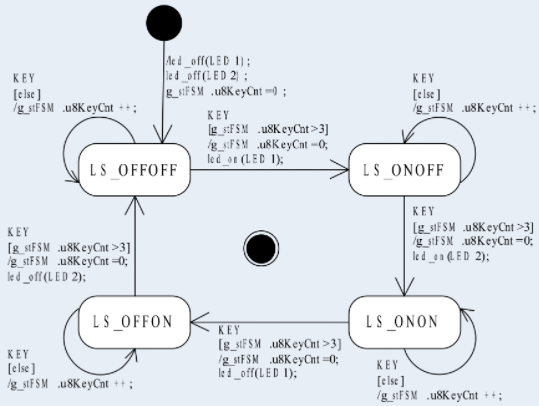

　　状态转换图

　　在状态机编程中，正确的顺序应该是先有状态转换图，后有程序，程序应该是根据设计好的状态图写出来的。

　　下面这张按键控制流水灯状态转换图，是用UML（统一建模语言）的语法元素画出来的，语法不是很标准，但拿来解释问题足够了。

　　上图中，圆角矩形代表状态机的各个状态，里面标注着状态的名称。

　　带箭头的直线或弧线代表状态迁移，起于初态，止于次态。

　　图中的文字内容是对迁移的说明，格式是：事件[条件]/动作列表（后两项可选）。

　　“事件[条件]/动作列表”要说明的意思是：如果在某个状态下发生了“事件”，并且状态机

　　满足“[条件]”，那么就要执行此次状态转移，同时要产生一系列“动作”，以响应事件。在这个例子里，我用“KEY”表示击键事件。

　　图中有一个黑色实心圆点，表示状态机在工作之前所处的一种不可知的状态，在运行之前状态机必须强制地由这个状态迁移到初始状态，这个迁移可以有动作列表（如图1所示），但不需要事件触发。

　　图中还有一个包含黑色实心圆点的圆圈，表示状态机生命周期的结束，这个例子中的状态机生生不息，所以没有状态指向该圆圈。

　　程序代码

　　下面是根据上述状态转换图写成的代码：

　　void main（void）{ sys_init（）； led_off（LED1）； led_off（LED2）； g_stFSM.u8LedStat = LS_OFFOFF; g_stFSM.u8KeyCnt = 0;while（1） {if（test_key（）==TRUE） { fsm_acTIve（）； }else { ; /*idle code*/ } }}void fsm_acTIve（void）{if（g_stFSM.u8KeyCnt > 3） /*击键是否满 5 次*/ {switch（g_stFSM.u8LedStat） {case LS_OFFOFF: led_on（LED1）； /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_ONOFF; /*状态迁移*/break;case LS_ONOFF: led_on（LED2）； /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_ONON; /*状态迁移*/break;case LS_ONON: led_off（LED1）； /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFON; /*状态迁移*/break;case LS_OFFON: led_off（LED2）； /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFOFF; /*状态迁移*/break;default: /*非法状态*/ led_off（LED1）； led_off（LED2）； g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFOFF; /*恢复初始状态*/break; } }else { g_stFSM.u8KeyCnt++; /*状态不迁移，仅记录击键次数*/ }}

　　先看一下fsm_active（）这个函数，g_stFSM.u8KeyCnt = 0;这个语句在switch—case里共出现了 5 次，前 4 次是作为各个状态迁移的动作出现的。从代码简化提高效率的角度来看，我们完全可以把这 5 次合并为 1 次放在 switch—case 语句之前，两者的效果是完全一样的，代码里之所以这样啰嗦，是为了清晰地表明每次状态迁移中所有的动作细节，这种方式和上面状态转换图所要表达的意图是完全一致的。

　　再看一下g_stFSM这个状态机结构体变量，它有两个成员：u8LedStat和 u8KeyCnt。用这个结构体来做状态机好像有点儿啰嗦，我们能不能只用一个像 u8LedStat 这样的整型变量来做状态机呢？

　　当然可以！我们把上图中的这 4 个状态各自拆分成 5 个小状态，这样用 20 个状态同样能实现这个状态机，而且只需要一个 unsigned char 型的变量就足够了，每次击键都会引发状态迁移， 每迁移 5 次就能改变一次 LED 灯的状态，从外面看两种方法的效果完全一样。

　　假设我把功能要求改一下，把连续击键5次改变L1L2的状态改为连续击键100次才能改变L1L2的状态。这样的话第二种方法需要4X100=400个状态！而且函数fsm_active（）中的switch—case语句里要有400个case，这样的程序还有法儿写么？！

　　同样的功能改动，如果用g_stFSM这个结构体来实现状态机的话，函数fsm_active（）只需要将if（g_stFSM.u8KeyCnt>3）改为if（g_stFSM.u8KeyCnt > 98）就可以了！

　　g_stFSM结构体的两个成员中，u8LedStat可以看作是质变因子，相当于主变量；u8KeyCnt可以看作是量变因子，相当于辅助变量。量变因子的逐步积累会引发质变因子的变化。

　　像g_stFSM这样的状态机被称作Extended State Machine。
