一. 简介
这是FPGA之旅的第四个设计实例了，在上一例中，也就是第三例，串口通信，实现了单byte的传输。也就是每次只能传输一个btye的数据。在实际使用过程中，需要发送多byte的数据为一包数据，里面包含各种信息，例如最常见的包头和包尾。本例将在第三例的基础上，实现多byte的接收实例，以满足具体的需求。
二. 实现方法
在串口通信中数据一般为:1 bit的起始位 + 5,6,7,8bit的数据位 + 1 bit的停止位。最多一包数据为 10 bit。
其实串口协议中，并没有规定数据位为5,6,7,8，理想情况下可以为任意位。例如，两块FPGA之间通过串口通信，就可以自定义。但是呢？上位机软件支持位数只有这么几种。为了通用性，还是以上位机软件为标准。
假如说我要一次性发送5 bytes的数据 或者 一次性接收 5 bytes的数据，然后交给FPGA进行处理，那么该怎么做呢？其实也是比较容易的。只需要再设计一个模块，重复调用 5 次串口发送模块，和串口接收模块接收了 5 bytes的数据后，再进行对应的处理，就可以了。
基础的串口通信模块完成后，就只需要完成这个多bytes 的模块了。
三. Verilog 代码实现
先来看一下发送的顶层模块，顶层模块，可以说和普通的串口发送模块一样，只是多出了一个参数，来控制发送字节的位宽，具体定义如下。MulTXNum通过这个参数可以在实例化这个模块的时候，自行确定每次测试字节的个数，非常灵活。
module UART_MulTX #(
parameter MulTXNum = 3) /*每次发送的字节数*/
(
input sys_clk,
input rst_n,
input uart_tx_req, /*串口发送请求*/
output uart_txs_done, /*串口发送完成*/
input[MulTXNum*'d8 - 'd1:0] idats, /*发送的数据*/
output uarttx /*uart tx数据线*/
);
2. 在这个顶层模块中调用基本的串口发送模块。波特率也通过参数进行控制，在实例化的时候，方便修改波特率。
UART_TX #(
.UARTBaud(115200) /*设置波特率*/
)UART_TXHP
(
.sys_clk (sys_clk), /*系统时钟 50M*/
.rst_n (rst_n), /*系统复位 低电平有效*/
.uart_tx_req (UART_TX_Reg), /*串口发送请求*/
.uart_tx_done (uart_tx_done), /*串口发送完成*/
.idat (txdata), /*发送数据*/
.uarttx (uarttx) /*uart tx数据线*/
);

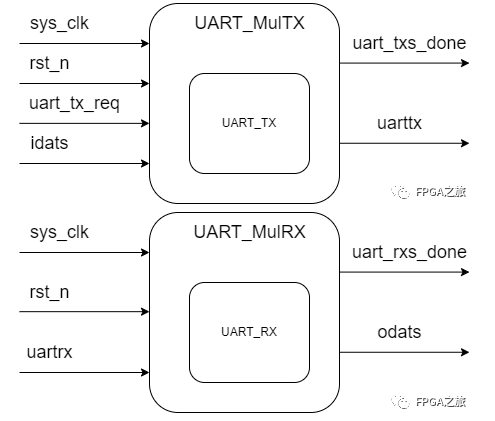

3. 串口接收模块定义也一样，具体的实现过程可以看完整的过程项目，就不粘贴上来了。需要的可以自行获取。简单看看模块图吧！
四. testbeach编写
写完各个模块后，怎么能少得了仿真呢？也是调了几次才没有bug，嗐，直接上仿真。这里测试的是每次发送3个字节的数据，每次发送完成后，发送完成后，发送数据加上2323，然后继续发送，具体的可以看看仿真波形。
`timescale 1ns/1ps
module testbeach();
reg clk;
reg rst;
reg uart_tx_req;
wire uart_txs_done;
reg[23:0] idats;
wire uart;
wire[23:0] odats;
wire uart_rxs_done;
always #50 clk = ~clk;
initial begin
clk = 1'b1;
rst = 1'b1;
idats = 'd12256;
uart_tx_req = 1'b0;
#100
rst = 1'b0; /*手动复位*/
#100
rst = 1'b1;
#100
uart_tx_req <= 1'b1;
end
always@(posedge clk)
if(uart_txs_done == 1'b1)
idats <= idats + 'd2323;
UART_MulRX #(
.MulRXNum (3)
)UART_MulRXHP(
.sys_clk (clk), /*系统时钟 50M*/
.rst_n (rst), /*系统复位*/
.uart_rxs_done (uart_rxs_done), /*串口接收完成*/
.odats (odats), /*接收数据*/
.uartrx (uart) /*uart rx数据线*/
);
UART_MulTX #(
.MulTXNum(3)) /*每次发送的比特数*/
UART_MulTXHP(
.sys_clk (clk), /*系统时钟 50M*/
.rst_n (rst), /*系统复位*/
.uart_tx_req (uart_tx_req), /*串口发送请求*/
.uart_txs_done (uart_txs_done), /*串口发送完成*/
.idats (idats), /*发送的数据*/
.uarttx (uart) /*uart tx数据线*/
);
endmodule

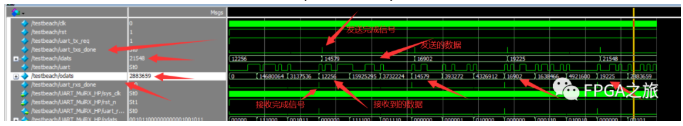

通过波形可以看到，程序编写正确！！！(已上板验证)
需要完整代码的可以在公众号FPGA之旅中回复 ：FPGA之旅设计99例之第四例
