FIFO的使用非常广泛，一般用于不同时钟域之间的数据传输，或者用于不同数据宽度之间的数据匹配。在实际的工程应用，可以根据需要自己写FIFO。不考虑资源的情况下，也可以使用Xilinx提供的IP核来完成。

　　接口类型选择Native，SOC芯片上也可以根据需要选择AXI接口。

　　选择存储器类型：可以用块RAM、分布式RAM，移位寄存器和内嵌FIFO来实现FIFO。这里主要是block RAM和distribute RAM之间的区别。简而言之，block RAM是FPGA中定制的ram资源，而distribute RAM则是由LUT构成的RAM资源。由此区别表明，当FIFO较大时应选择block RAM，当FIFO较小时，选择distribute RAM.另外一个很重要的就是block RAM支持读写不同宽度，而distribute不支持。在这里为了更全面的了解FIFO，选择block RAM以拥有非对称方向速率的特性，内嵌FIFO（Builtin FIFO）在5以上的FPGA芯片中才存在。

　　时钟：读写操作是否在相同的时钟域中完成。如果是，可以选择Common clock，否则，选择Independent clcoks。

　　读模式有两种选择，一般选择标准模式，First-Word Fall-Fhrough模式为首字预现，FWFT是指在不影响FIFO读操作的情况下，提前查看下一个数据的能力。即FIFO中不为空，有可用的数据时，FIFO中的第一个数据自动出现在输出总线DOUT上。

　　Synchronization Stage:穿过交叉时钟域的同步状态（寄存器）数量，默认即可。

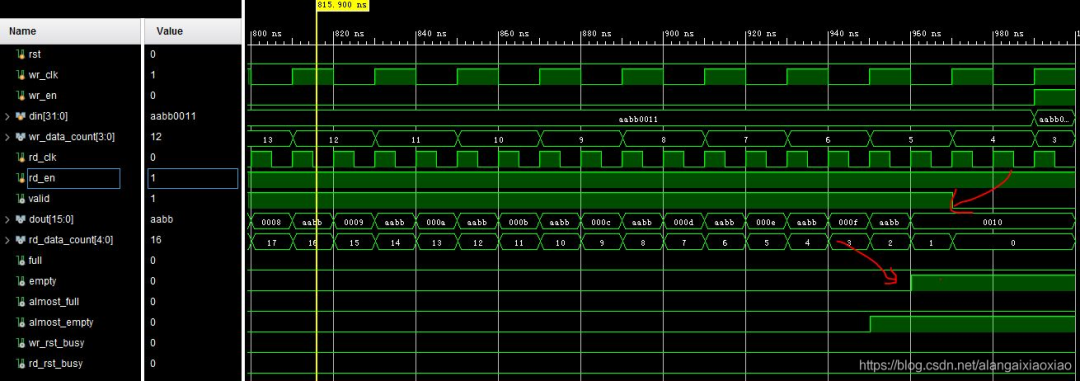

　　data port parameters处，有actual write depth和actual read depth,他们都比我们设置的要小，在实际的工程应用中，FIFO深度确实要比预设的小1，即当写入了Write Width-1个数据之后，FIFO的满信号full会拉高，这个时候如果还要写入数据，则写入的数据丢失。同理，读出Read Width-1个数据后，FIFO的空信号empty会拉高，此时读出信号无效。如下：

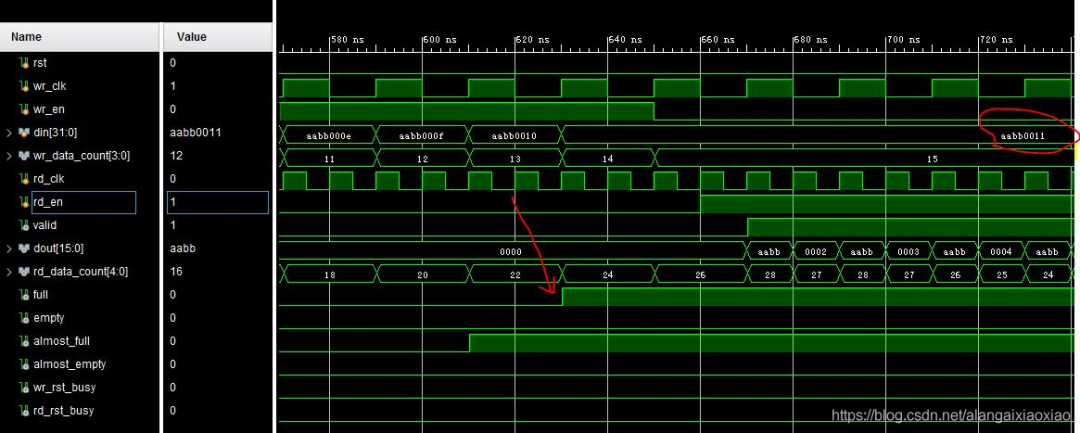

　　该FIFO数据深度为16，从aabb0002到aabb0011共写入16个数据，当写入到第15个时，FULL信号拉高，数据不能被有效的写入，从读状态可以看出。当读写数据位宽不匹配时，写入的位宽大于读出的数据位宽，则先从高位开始读；当写入的数据位宽小于读出时，先写入的数据在读数据的高位，如下：

　　关于FIFO复位，Xilinx FIFO默认为高电平复位，在Initialization 中可以设置复位信号到来之后，full、almost full、prog full等信号的复位值为0，或者为1。可以设置读写同步复位，或者异步复位。fifo的复位需要一段时间，期间wr_rst_busy和rd_rst_busy信号为高电平，此时应禁止读写FIFO，否则会造成数据丢失。

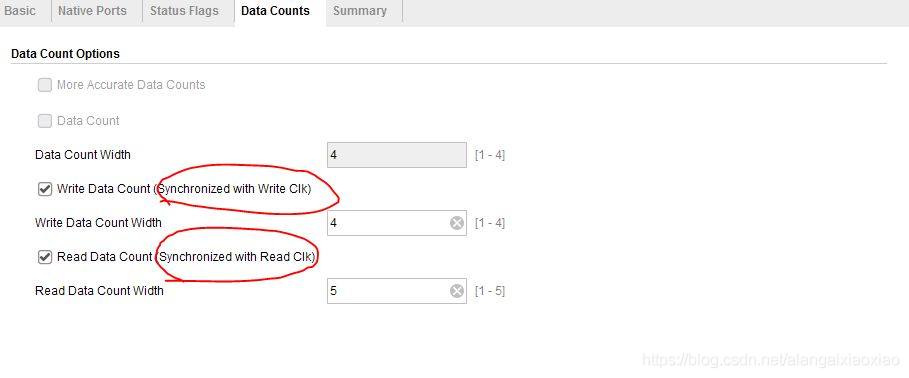

　　关于读写计数，读计数是和读时钟同步的，写计数是和写时钟同步的。读计数是以读数据宽度为单位，fifo中存在的数据个数；写计数是以写数据宽度为单位，fifo中存在的数据个数，这两个值的结果，简单理解就是fifo内部控制器读写地址的差，由于fifo读写时钟可能异步，读写时钟频率不同，导致计算读写计数值时存在延迟，并不完全和读写操作同步。

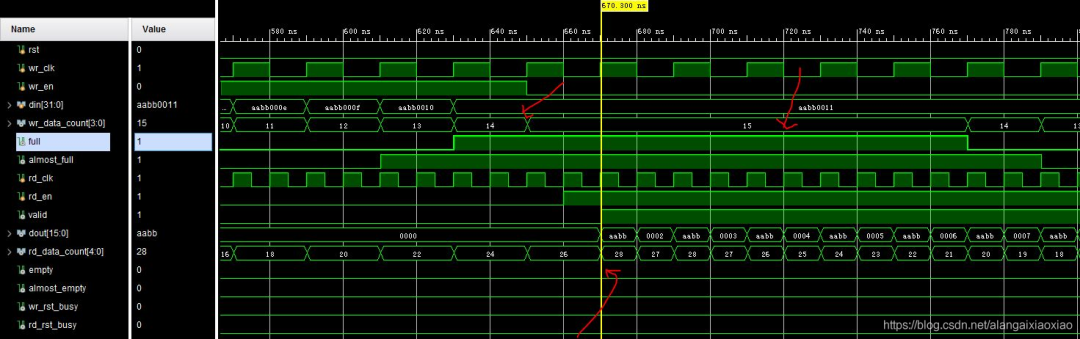

　　读写计数仿真结果如下：

　　关于读写使能，写使能wr_en为高时，数据立即被写入到fifo中，读使能为高时，下一个时钟周期，有效数据才会出现在数据总线dout上。

　　一段简单的仿真如下：

　　`timescale 1ns / 1ps

　　module tb_fifo_16x256（

　　）；

　　reg rst;

　　reg wr_clk;

　　reg rd_clk;

　　reg [31:0] din;

　　reg wr_en;

　　reg rd_en;

　　wire [15:0] dout;

　　wire full;

　　wire empty;

　　wire valid;

　　wire almost_full;

　　wire almost_empty;

　　wire [4:0] rd_data_count;

　　wire [3:0] wr_data_count;

　　wire wr_rst_busy;

　　wire rd_rst_busy;

　　always #10 wr_clk <= ~wr_clk;

　　always #5 rd_clk <= ~rd_clk;

　　initial begin

　　rst <= 1;

　　wr_clk <= 0;

　　rd_clk <= 1;

　　din <= 32'haabb0001 ;

　　wr_en <= 0;

　　rd_en <= 0;

　　#20;

　　rst <= 0;

　　#300;

　　//======================================================empty

　　repeat（16） @（posedge wr_clk）

　　begin

　　din <= din + 1;

　　wr_en <= 1;

　　end

　　repeat（1） @（posedge wr_clk） wr_en <= 0;

　　repeat（32） @（posedge rd_clk）

　　begin

　　rd_en <= 1;

　　end

　　repeat（1） @（posedge rd_clk） rd_en <= 0;

　　//=======================================================full

　　repeat（16） @（posedge wr_clk）

　　begin

　　din <= din + 1;

　　wr_en <= 1;

　　end

　　repeat（1） @（posedge wr_clk） wr_en <= 0;

　　end

　　initial begin

　　#900;

　　repeat（32） @（posedge rd_clk）

　　begin

　　rd_en <= 1;

　　end

　　repeat（1） @（posedge rd_clk） rd_en <= 0;

　　end

　　fifo_16x256 fifo_16x256_inst （

　　.rst（rst）， // input wire rst

　　.wr_clk（wr_clk）， // input wire wr_clk

　　.rd_clk（rd_clk）， // input wire rd_clk

　　.din（din）， // input wire [31 : 0] din

　　.wr_en（wr_en）， // input wire wr_en

　　.rd_en（rd_en）， // input wire rd_en

　　.dout（dout）， // output wire [15 : 0] dout

　　.full（full）， // output wire full

　　.almost_full（almost_full）， // output wire almost_full

　　.empty（empty）， // output wire empty

　　.almost_empty（almost_empty）， // output wire almost_empty

　　.valid（valid）， // output wire valid

　　.rd_data_count（rd_data_count）， // output wire [8 : 0] rd_data_count

　　.wr_data_count（wr_data_count）， // output wire [7 : 0] wr_data_count

　　.wr_rst_busy（wr_rst_busy）， // output wire wr_rst_busy

　　.rd_rst_busy（rd_rst_busy） // output wire rd_rst_busy

　　）；

　　endmodule
