QFN封装内置DSP双通道音频功放IC-NTP8938

2022-08-11
来源:工采网电子元件

音频功放全名为音频功率放大器,是用于推动扬声器发声,从而重现声音的功放装置,凡是发声的电子产品中都要用到它;音频功放实际上就是对比较小的音频信号进行放大,使其功率增加,然后输出。

  音频功放IC是多媒体产品的重要组件之一,广泛应用于消费类电子领域;近年来,随着MP3、PDA、手机、笔记本电脑等便携式多媒体设备的普及,D类功放以效率高、体积小等优点越来越受到人们的青睐。


  以下介绍一款由工采网代理的韩国NF-QFN封装内置DSP双通道音频功放IC-NTP8938

  产品概述:

  NTP8938是一款全数字音频芯片用于立体放大系统的包括功率级的放大器;具有多功能数字音频信号处理功能;高性能、高保真的全数字PWM调制器和两个高功率全桥MOSFET功率级;NTP8938接收数字串行音频采样频率为32kHz、44.1kHz、48kHz和96kHz;它提供2x30瓦的立体声模式,没有散热器。

  有一个混频器和双四路滤波器;可用于实现基本的音频信号处理功能,如响度控制、大声扬声器响应的补偿和参数均衡。NTP8938的所有功能都可以通过I2C主机接口总线实现内部寄存器值的控制。

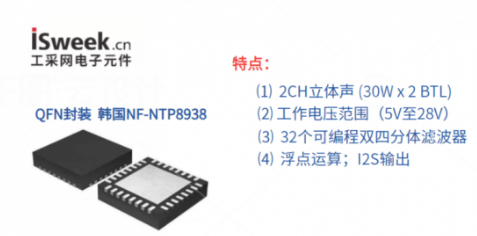

  产品图:


  数字功放芯片 - NTP8938的特性:

  ★2CH立体声 (30W x 2 BTL)

  ★工作电源电压范围(5V至28V)

  ★浮点运算;SDATA发电机(I2S输出)

  ★32个可编程双四分体滤波器;扬声器补偿

  ★LPF、HPF、DC切割;高级参数均衡器

  ★3波段动态范围控制;RS(强化声音)DRC响度控制

  ★保护电路:√OCP(过电流保护)√OTP(过温保护)√UVP(电压保护)

  ★软静音功率计NS反馈;智能PWM开关打开/关闭;高效率

  ★直流保护:√直流切割过滤器

  √系数内存校验和(PEQ/DRC)

  √调制指数检查

  管脚定义:

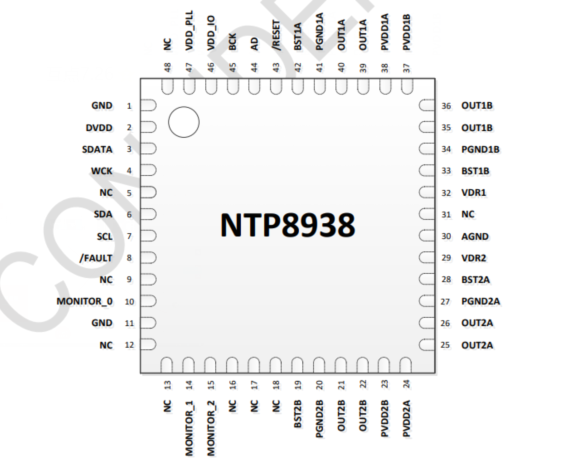

  引脚排列:


  韩国NF数字功放芯片系列;具备降噪技术、3D环绕、ASRC等功能;拥有强大的内核DSP,内部前级采用了恒压源偏置,工作状态可以稳定输出;芯片内部设置有完善的保护环节,极宽的功率频带与极高的转换速率使之音色温暖,柔和且更加耐听。



更多信息可以来这里获取==>>电子技术应用-AET<<
