米尔电子 MYC-Y6ULX-V2核心板在机械智能控制器的应用

2022-07-15
来源:米尔电子

近年来随着信息化的发展,工业智能化、工程机械智能化水平的要求也越来越高,这对各类工程机械主机专用控制器的需求也随之提高。而目前市场上主流的工程机械控制器硬件配置普遍较低,计算能力不能满足智能化控制的需求;主芯片的容量较小,无法进行大容量工况数据的长时间保存,软件部分也不具备数据的分析能力;同时,缺乏对周边设备的支持,接口功能较少,可拓展应用的功能有限。

而市场对工程机械控制器的智能化需求主要体现:更快的计算能力、更大的存储量、更丰富的接口、更强的运动控制能力。首先,工程智能化控制功能的实现包含大量的实时计算,要求主频的MPU处理速度快,计算能力高;其次,智能化的机械设备需要对工作过程数据进行详尽的记录,并且对保存时间有较高要求,所以需要控制器具备大容量存储能力和基本的数据管理能力,存储量要求更大;此外,智能化的机械设备需要多轴联合的运动控制能力。

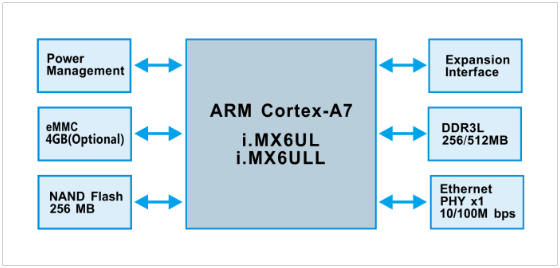

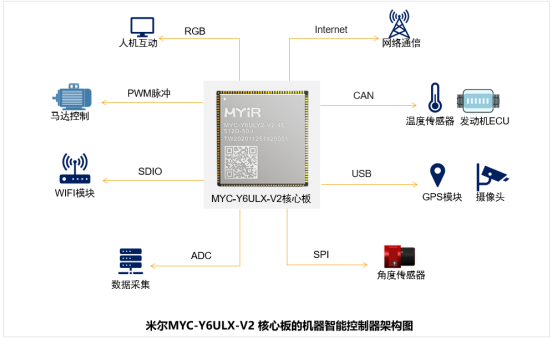

针对客户需求,米尔电子(全称:深圳市米尔电子有限公司)提供了基于MYC-Y6ULX核心板的机械智能控制器的应用的解决方案,MYC-Y6ULX核心板采用NXP的i.MX6ULX系列MPU, 搭载单个Arm Cortex-A7内核,运行速度高达800 MHz;标配512M DDR3 和4GB EMMC flash,拥有充足的存储空间;并行LCD显示,分辨率高达WXGA (1366x768),可满足工程机械控制器的高运算速率、大容量的存储空间、操作方便等要求。同时,MYC-Y6ULX核心板可提供2路CAN总线、8路串口、8路ADC、4路I2C等丰富的接口,可根据客户需求进行方案设计,高效赋能机械控制器的智能化应用。


MYC-Y6ULX核心板模块提供最新linux 5.4内核版本操作系统的驱动支持,软件开发完善,并经过长时间老化测试、高低温测试、通断电测试,测试后性能稳定,且核心板的外形小巧,尺寸仅为37mm*39mm,采用邮票孔封装焊接到底板,稳固不易松动,可适应于工程机械产品严苛的工业环境要求。核心板实现OTG,TF卡多种烧写方式,预留140个引脚的外扩接口,其包含了丰富的外设资源,便于灵活开发应用。


附:MYC-Y6ULX核心板产品功能

? 2路百兆以太网:支持SSH, TCP/IP,支持IEEE 1588协议可以使用网线连接,实现稳定的网络通信功能;

· 串口:提供8路串口,可以连接单片机,蓝牙芯片等器件,还可以通过芯片可以扩展为RS232或RS485进行远距离传输;

· I2C:可扩展4路I2C总线,最高速率达400 kbps,I2C 使用两条线在主控制器和从机之间进行数据通信,可以连接电容触摸屏,声卡芯片,摄像头模块;

· CAN:可扩展2路CAN总线,支持CAN协议规范2.0 B版;

· SPI:可扩展4路SPI, 数据速率高达52 Mbit/s。 它可配置支持主/从模式, 一条总线可以连接多个从设备;

· ADC: 提供8路ADC, 12位通用模数转换器, 传感器内部使用 ADC来处理原始的模拟信号,最终给用户输出数字信号;

· PWM:模块提供8路PWM, 脉宽调制器可以用来显示屏亮度调节和电机调速;

· I2S:模块提供3路I2S, 可以连接声卡芯片实现声音的输入输出;

· GPIO: 提供多达97路GPIO, 可供客户自由使用;

关于米尔电子

米尔电子,专注嵌入式处理器模块设计和研发,是领先的嵌入式处理器模块厂商。米尔电子在嵌入式领域具有20年的行业技术经验,为客户提供专业的ARM工业控制板、ARM开发板、ARM核心板、ARM开发工具、充电桩计费控制单元及充电控制板等产品和技术服务。此外,米尔电子还可通过涵盖众多ARM处理器及操作系统的专业技术提供定制设计解决方案,通过专业且高效率服务帮助客户加速产品上市进程。
