ROHM开发出实现了低损耗性能和超低噪声特性的第4代快速恢复二极管“RFL_RFS系列”

2022-06-23
来源:电子创新网
关键词: ROHM 二极管 RFL_RFS

  有助于提高空调、电动汽车充电桩等的电源效率并为减少噪声对策做出贡献

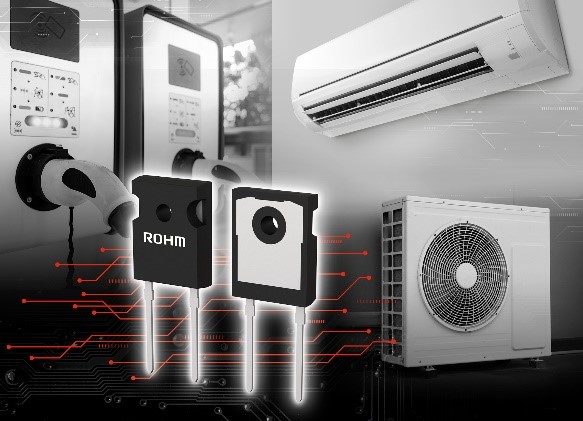

  全球知名开云棋牌官网在线客服制造商ROHM(总部位于日本京都市)面向在空调和电动汽车充电桩等需要大功率的工业设备和消费电子设备,开发出实现了低VF和高速trr特性*1以及超低噪声特性的第4代快速恢复二极管(以下称“FRD”)650V耐压“RFL/RFS系列”。


  近年来,随着全球电力消耗量的增加,如何有效利用电力已成为亟待解决的课题。其中,高功耗的白色家电和电动汽车充电桩等工业设备不仅需要提高电源电路的效率,还需要减轻降噪设计的负担。在这种背景下,ROHM推出的新产品,既实现了可更高效运行的低VF特性,又实现了可减少开关关断时损耗的高速trr特性,而且,还实现了开关关断时的超低噪声特性。

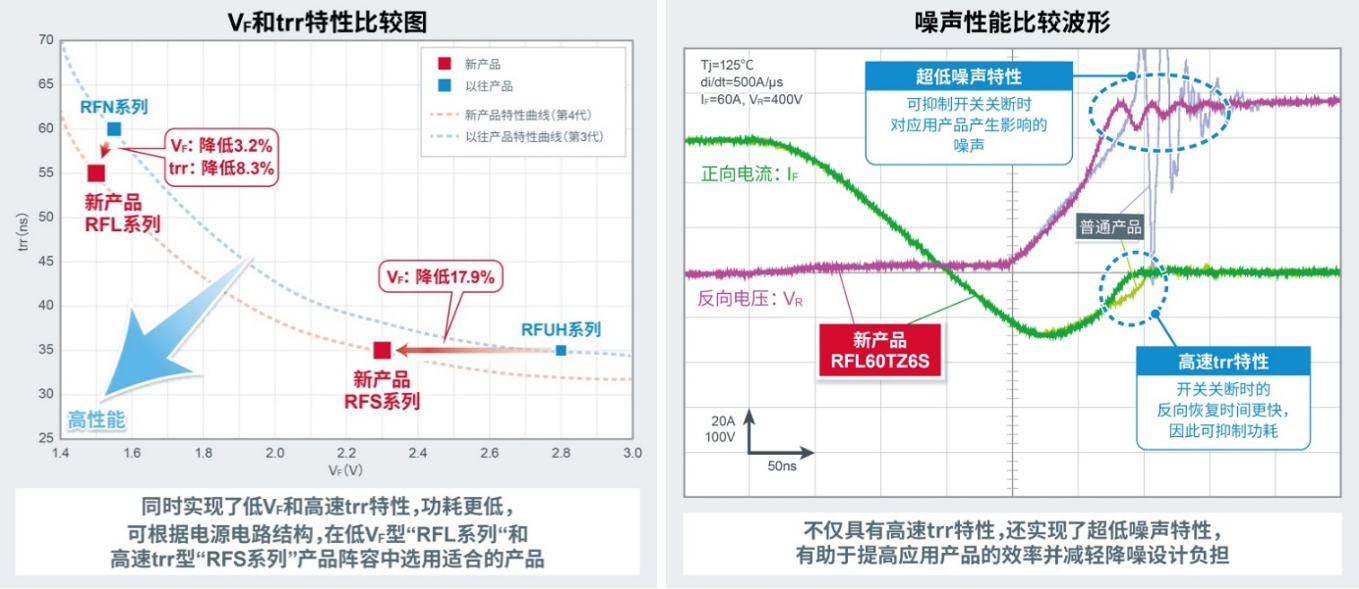

  通过优化器件结构和材料,新产品同时提高了VF和trr性能,这两项性能既是FRD的重要特性,又存在权衡关系。与以往产品相比,低VF型RFL系列的VF降低约3.2%,trr降低约8.3%;与以往产品(RFUH系列)相比,高速trr型RFS系列的VF降低约17.9%。利用这两个系列的产品阵容,可以实现符合电源电路应用需求的优化设计,从而有助于提高电源的效率。此外,与普通产品相比,开关关断时的噪声非常低,有助于减少噪声抑制部件数量并减轻设计负担。

  新产品已经开始以两个系列月产10万个的规模投入量产(样品价格700日元/个,不含税),可通过Ameya360,Sekorm和Oneyac等网售平台购买。

  今后,ROHM将通过继续扩充RFL系列和RFS系列的封装阵容、推出支持车载应用的产品,不断扩大应用领域,为进一步降低应用产品的功耗做出贡献。


  <产品阵容>

  ?RFL系列(低VF型)

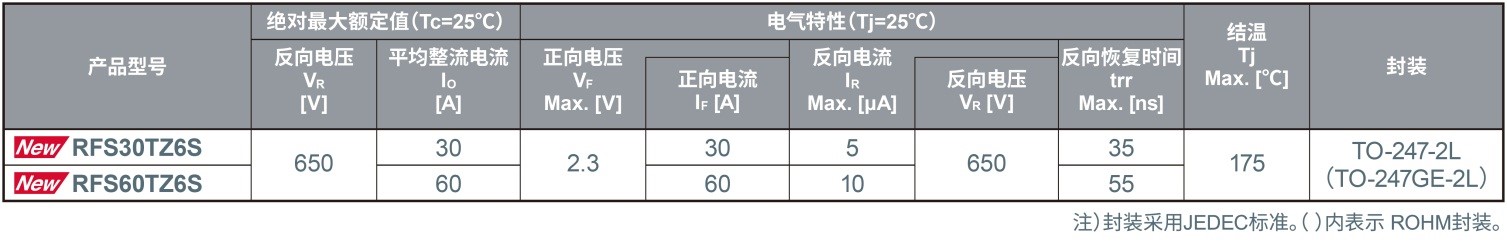

  ?RFS系列(高速trr型)


  <目标应用>

  ?空调、洗衣机、冰箱等的PFC(Power Factor Correction)电路

  ?电动汽车充电桩等的二次侧整流电路

  ?作业机器人、压缩机等的逆变电路

  ?服务器和基站电源等各种电源设备

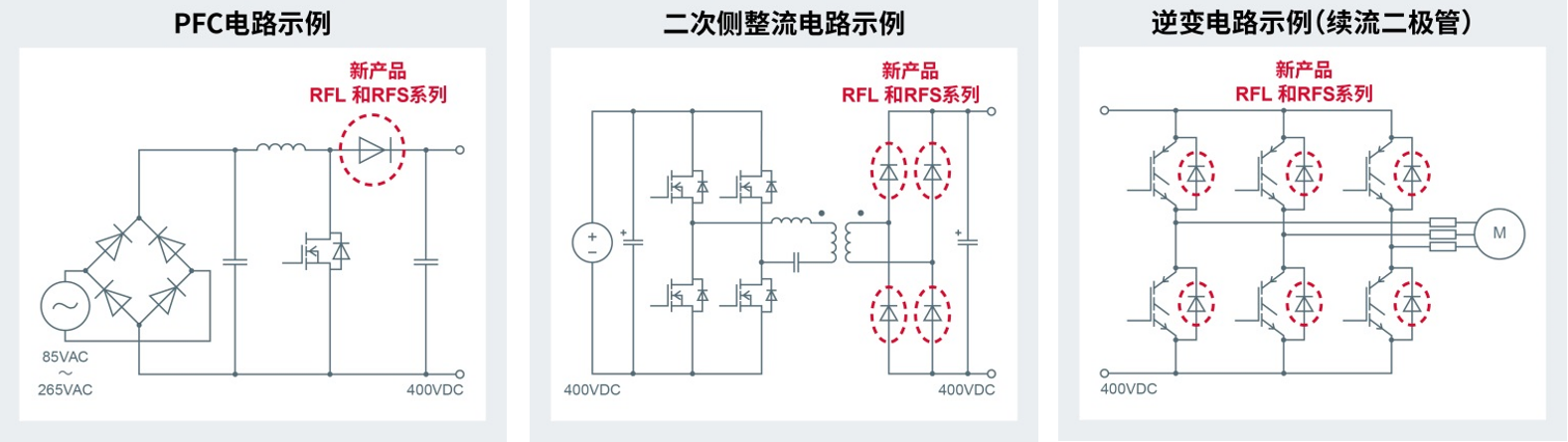

  <电路结构(拓扑)示例>


  <拓扑选择>

  在设计电源电路时,不同的应用产品,其输入电压、输出电压、功率、有无绝缘等项目有所不同,因此需要选择符合所需规格的电路结构(拓扑)。

  ROHM官网提供拓扑选择页面,可根据不同的拓扑选用合适的元器件。

  https://www.rohm.com.cn/topology

  <术语解说>

  *1) VF和trr特性:

  VF(Forward Voltage)是指正向电压,即正向电流流动产生的二极管引脚之间的电压。该值越低,应用产品的工作效率就越高。

  trr(Reverse Recovery Time)是指反向恢复时间,即从导通状态到完全关断状态所需的时间。该值越低,开关时的损耗越小。

  VF和trr之间存在权衡关系,两者都是与二极管的损耗息息相关的重要特性。

  【关于罗姆(ROHM)】

  罗姆(ROHM)成立于1958年,由起初的主要产品-电阻器的生产开始,历经半个多世纪的发展,已成为世界知名的开云棋牌官网在线客服厂商。罗姆的企业理念是:“我们始终将产品质量放在第一位。无论遇到多大的困难,都将为国内外用户源源不断地提供大量优质产品,并为文化的进步与提高作出贡献”。

  罗姆的生产、销售、研发网络分布于世界各地。产品涉及多个领域,其中包括IC、分立式元器件、光学元器件、无源元器件、功率元器件、模块等。在世界电子行业中,罗姆的众多高品质产品得到了市场的许可和赞许,成为系统IC和先进开云棋牌官网在线客服技术方面的主导企业。

  【关于罗姆(ROHM)在中国的业务发展】

  销售网点:起初于1974年成立了罗姆开云棋牌官网在线客服香港有限公司。在1999年成立了罗姆开云棋牌官网在线客服(上海)有限公司, 2006年成立了罗姆开云棋牌官网在线客服(深圳)有限公司,2018年成立了罗姆开云棋牌官网在线客服(北京)有限公司。为了迅速且准确应对不断扩大的中国市场的要求,罗姆在中国构建了与总部同样的集开发、销售、制造于一体的垂直整合体制。作为罗姆的特色,积极开展“密切贴近客户”的销售活动,力求向客户提供周到的服务。目前在中国共设有20处销售网点,其中包括香港、上海、深圳、北京这4家销售公司以及其16家分公司(分公司:大连、天津、青岛、南京、合肥、苏州、杭州、宁波、西安、武汉、东莞、广州、厦门、珠海、重庆、福州)。并且,正在逐步扩大分销网络。

  技术中心:在上海和深圳设有技术中心和QA中心,在北京设有华北技术中心,提供技术和品质支持。技术中心配备精通各类市场的开发和设计支持人员,可以从软件到硬件以综合解决方案的形式,针对客户需求进行技术提案。并且,当产品发生不良情况时,QA中心会在24小时以内对申诉做出答复。

  生产基地:1993年在天津(罗姆开云棋牌官网在线客服(中国)有限公司)和大连(罗姆电子大连有限公司)分别建立了生产工厂。在天津进行二极管、LED、激光二极管、LED显示器和光学传感器的生产,在大连进行电源模块、热敏打印头、接触式图像传感器、光学传感器的生产,作为罗姆的主力生产基地,源源不断地向中国国内外提供高品质产品。

  社会贡献:罗姆还致力于与国内外众多研究机关和企业加强合作,积极推进产学研联合的研发活动。2006年与清华大学签订了产学联合框架协议,积极地展开关于电子元器件先进技术开发的产学联合。2008年,在清华大学内捐资建设“清华-罗姆电子工程馆”,并已于2011年4月竣工。2012年,在清华大学设立了“清华-罗姆联合研究中心”,从事光学元器件、通信广播、生物芯片、SiC功率器件应用、非挥发处理器芯片、传感器和传感器网络技术(结构设施健康监测)、人工智能(机器健康检测)等联合研究项目。除清华大学之外,罗姆还与国内多家知名高校进行产学合作,不断结出丰硕成果。

  罗姆将以长年不断积累起来的技术力量和高品质以及可靠性为基础,通过集开发、生产、销售为一体的扎实的技术支持、客户服务体制,与客户构筑坚实的合作关系,作为扎根中国的企业,为提高客户产品实力、客户业务发展以及中国的节能环保事业做出积极贡献。
