大联大世平集团推出基于onsemi产品的6.6kW电动汽车车载充电器解决方案
2022-05-06
来源：大联大控股
2022年5月5日，致力于亚太地区市场的领先开云棋牌官网在线客服元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）FAN7191MX-F085 Gate Driver的6.6kW电动汽车车载充电器解决方案（OBC）。

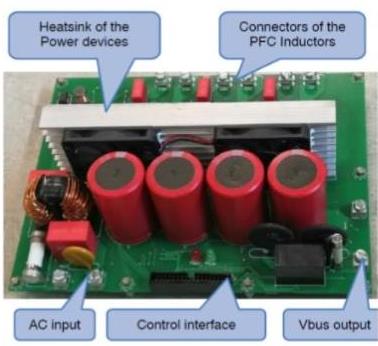

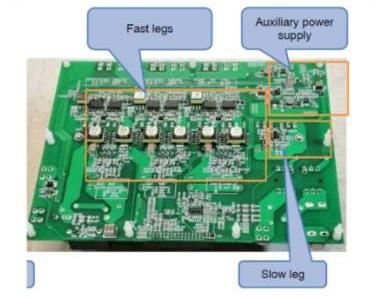

图示1-大联大世平基于onsemi产品的6.6kW电动汽车车载充电器解决方案的展示板图
近年来，全球新能源行业的关注度持续提升，随着越来越多的国家将“碳中和”作为重要发展目标，电动汽车及其上下游产业迎来了快速上升期。其中，OBC（电动汽车车载充电器）作为电动汽车的核心部件，正伴随着新能源技术的蓬勃发展，不断向着大功率、高效率的方向迭代创新。一方面，OBC模块可将电网的交流电转换为直流电，为汽车提供充电需求。另一方面，由于电动汽车的逐渐普及，汽车OBC模块也可作为储能电池，为其他电气设备提供供电需求。顺应这一趋势，大联大世平基于onsemi产品推出了6.6kW汽车OBC方案，具有高电流和低输出压降特性，可为新能源汽车用户提供高效、安全的充、放电体验。

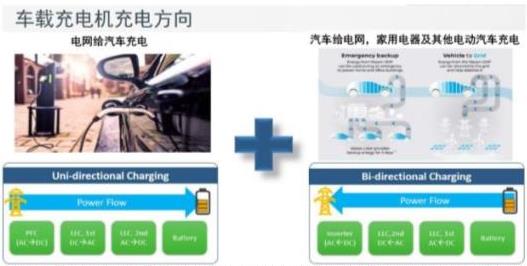

图示2-大联大世平基于onsemi产品的6.6kW电动汽车车载充电器解决方案的场景应用图
此6.6kW OBC方案由n沟道功率MOSFET superet III NVHL025N65S3、单片高边和低边栅极驱动IC FAN7191_F085，高速端高开关性能SiC MOSFET NVHL060N090SC1、独立的高电流和高效率IGBT驱动器NCV57000DWR2G组成。其中，FAN7191_F085是单片高端和低端栅极驱动IC，可以驱动工作电压最高达+600V 的高速MOSFET和IGBT。它具有缓冲输出级，且所有NMOS晶体管设计具有高脉冲电流驱动能力和最低交叠导通能力。借助onsemi的高压工艺和共模噪声消除技术可以保证高侧驱动器在高dv/dt噪声环境下稳定工作。并且内置的先进电平转换电路可使高侧栅极驱动器的工作偏置电压达到VS = -9.8V（VBS = 15V时的典型值）。

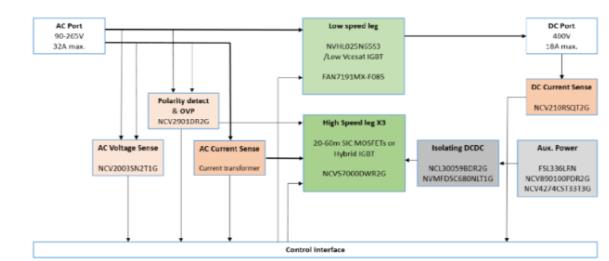

图示3-大联大世平基于onsemi产品的6.6kW电动汽车车载充电器解决方案的方块图
利用这些高性能器件和图腾柱拓扑，可使系统效率达到97%（典型值），并且在电路中还提供了OCP和OVP硬件保护，进一步保证了系统的高可靠性。除此之外，该方案的板载辅助电源系统可为板载和控制板各电路提供电源，而无需外部直流电源。同时方案还能提供灵活的控制接口，以适应不同的控制板。
核心技术优势：
浮动通道可实现高达+600V的自举运行；
4.5A/4.5A源电流/灌电流驱动能力；
共模dv/dt噪声消除电路；
两个通道均内置欠压闭锁功能；
适用于两个通道的匹配传播延迟；
兼容3.3V和5V逻辑输入电平；
输出与输入同相；
符合AEC Q100标准。
方案规格：
输入电压：90 − 264Vac；
输出功率：6.6kW；
拓扑结构：3CH Interleave Totem Pole；
I/O Isolation：无。
