磁共振成像是一种使用磁场及射频脉冲进行的特殊检查，安全、准确、无创伤、对人体无害，因此，在医疗行业上被广泛的应用。

要完成磁共振扫描并且得到图像需要一个非常复杂的磁共振成像系统，而该系统主要由以下几个部分组成，包括：磁体系统、射频系统、梯度系统、接收线圈及其他计算机辅助系统。射频系统主要由射频线圈、射频发生器、射频放大器组成，主要的作用是发射能够激发成像区域的射频脉冲。梯度切换率Slew Rate是描述梯度场变化快慢的一个指标，表示单位时间内梯度场强的变化量，它的单位是mT/m/s，也反映了梯度场从0到达最大值的爬升速度。梯度切换率越高，则达到最大梯度场强所需要的爬升时间越短，梯度所占据的时间窗则越小。另外，梯度线性度也是非常重要的，它代表梯度的线性情况。梯度线性部分越大，则成像的最大FOV也就越大；超过了梯度线性部分，则梯度变得不均匀，得到的图像可能会变形或者扭曲。

梯度线性度越好，则成像扫描的FOV越大

通过和客户技术交流了解到客户对任意函数发生的上升时间和采样率等重要参数都很关注。上升时间越快，发射器的视频脉冲控制越精准，采样率越高，梯度系统的梯度场越均匀，最终得到的图像效果就越好，并且AFG31000系列的特色手绘编辑功能也可以非常快捷的编辑一个问题信号对磁体系统的抗干扰能力和抗噪声能力。

针对以上测试问题，我们为该客户提供了TBS2204B示波器+AFG31052函数发生器，并为他们提供了现场演示。

发射器线圈的控制需要函数发生器输出两路脉冲信号，第一路改连续模式为BURST模式，输出单个脉冲信号，第二路的输出也更改为BURST模式并输出N个周期数可调的正弦信号，正弦信号延迟脉冲信号一定时间，使用AFG31000的双通道同步操作按钮，可以准确的先同步，再精确的设置时延参数，这样，客户想要的两路控制信号就成功过输出了，并且时间精度非常高，客户非常满意。

扩展应用：AFG31000函数发生器+示波器还可以应用在电源功率测试，嵌入式系统测试，换能器应用，电路研发和维修检测等。

总结：磁共振成像测试要求

1、双通道函数发生器可以精准的进行同步或实验操作；

2、信号可以方便的实现BURST模式下的周期数和时延和触发间隔设置；

3、具备手绘功能方便的进行控制信号加毛刺或噪声的抗扰和抗噪测试；

4、函数发生过器具备极短的上升时间，高采样率和高纪录长度。

5、具有2个通道的自动叠加输出功能

6、输入输出阻抗匹配可调，完美配合用户信号源及负载（阻性、容性、感性负载），

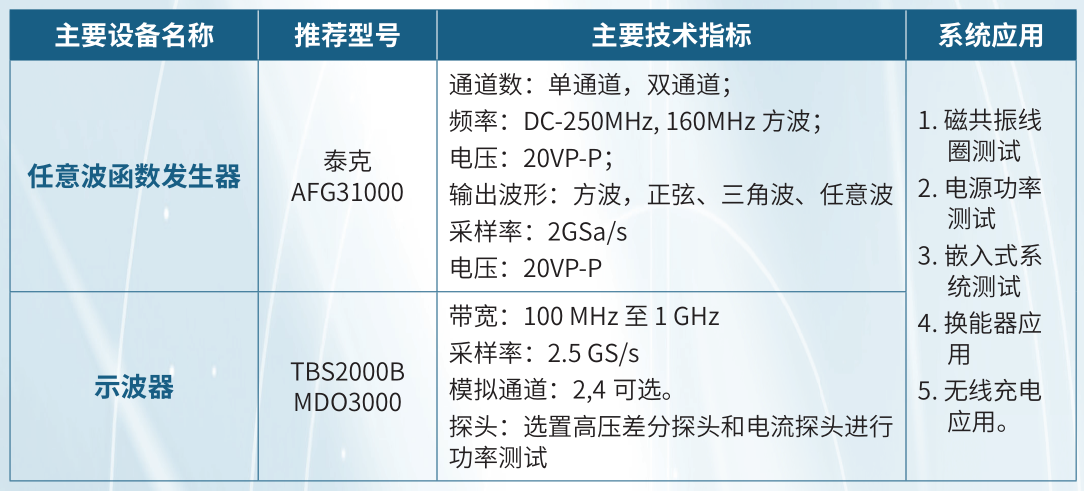

系统配置参考：
