2022年3月14日，致力于亚太地区市场的领先开云棋牌官网在线客服元器件分销商---大联大控股近日宣布，其旗下友尚推出基于安森美（onsemi）NCP1618、NCP13992、NCP4318芯片的5G高效电源供应器解决方案。

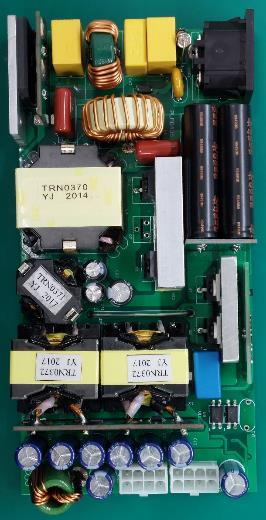

　　图示1-大联大友尚基于onsemi产品的5G高效电源供应器解决方案的展示板图

　　5G技术凭借着高速度、低延迟与巨量连接等三大特性，促进了例如自动驾驶、大数据与物联网等热点应用的发展。然而随着5G广泛的应用，5G电源供应器也被要求在有限的空间内提供更高的瓦数，这迫使电源供应器朝着更高效率或更高的功率密度的方向发展。大联大友尚基于onsemi NCP1618、NCP13992、NCP4318芯片的5G高效电源供应器解决方案通过改善电路的拓朴结构，来提高电源的整体效率。

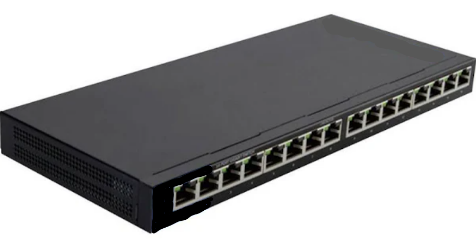

　　图示2-大联大友尚基于onsemi产品的5G高效电源供应器解决方案的场景应用图

　　本方案采用了onsemi旗下NCP1618 PFC控制器、NCP13992高效LLC控制器与NCP4318同步整流控制器，可用于12V/500W的5G高效电源供应器。其中，NCP1618可提供三种模式的操作，包括连续模式、边界模式与连续模式的操作，以保障电源供应器在不同负载情况下能够获得整体最佳效率。另外，NCP1618提供的pfc-OK脚位具有跟下级电路通讯的功能，借助此脚位可控制下级电路的ON/OFF，并且NCP1618还提供Soft-Skip功能，使其工作在极轻负载情况下，能够提供出色的功耗表现。

　　NCP13992提供了light load模式来提高轻载的效率，并具有quiet skip功能，可改善音频噪音问题。另外，NCP13992还具有auto or fixed deal time adjust模式供使用者选择。而NCP4318是onsemi近年推出的双通道同步整流控制器，借助该器件，可使本方案在轻载情况下的Gate电压自动从10V降低自6V/5V。

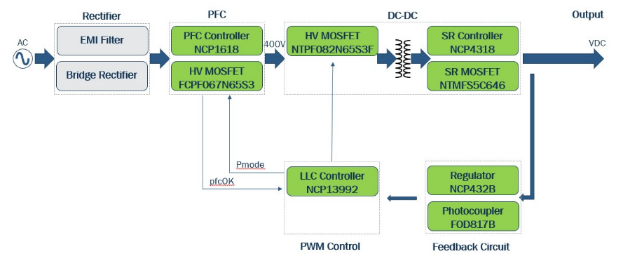

　　图示3-大联大友尚基于onsemi产品的5G高效电源供应器解决方案的方块图

　　通过出色器件组合，本方案以多模式PFC搭配LLC来提升整体效率，并同时改善电路在轻、中载时的效率表现。经过测试，在空载时空载功耗介于100mW与160mW之间，平均效率表现介于93%与95.2%。并且在极轻载（1% load）下的效率达82%以上，满载效率可达92%以上。

　　核心技术优势：

　　● NCP1618 PFC与NCP13992 LLC控制器提供高压启动功能；

　　● NCP1618提供DCM/CRM/CCM操作模式并在DCM/CRM下带有最大频率的限制；

　　● NCP 1618与NCP13992可互相连结沟通；

　　● NCP13992有提供light load mode、quiet skip与standard skip选择；

　　● NCP4318具有Adaptive dead time与可变Gate电压功能。

　　方案规格：

　　● 全电压输入：90Vac ~ 264Vac；

　　● 最大输出功率：12V/41.67A；

　　● 四点平均效率>93% @（25%，50%，75%，100%）；

　　● 空载功率消耗<200mW；

　　● 具有过压保护OVP、过电流保护OCP、短路保护SCP与大电容电压欠电压保护Bulk UVP；

　　● 展示板PCB尺寸LxWxH=183 mm x 93 mm x 25 mm。
