2022年1月18日，致力于亚太地区市场的领先开云棋牌官网在线客服元器件分销商---大联大控股宣布，其旗下友尚推出基于意法开云棋牌官网在线客服（ST）PM8804的DC/DC ACF隔离式电源供应器方案。

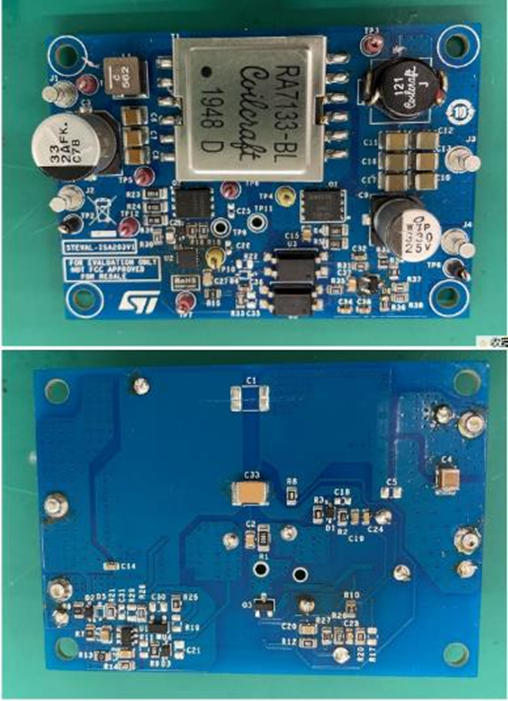

　　图示1-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的展示板图

　　随着5G应用的迅速普及和推广，新一代网通服务器、交换机与小型基站的需求呈现高速成长状态，在这种背景下，电源供应器的设计也随之朝向高功率、小型化、轻量化的趋势发展。目前，市面上大多网通POE所使用的DC/DC电源功率约50W左右，不仅体积大且零件繁多，而且其使用的传统Flyback架构效率也不理想。为此，大联大友尚基于ST PM8804推出了DC/DC ACF隔离式电源供应器方案，可以帮助工程师实现较高的转换效率。

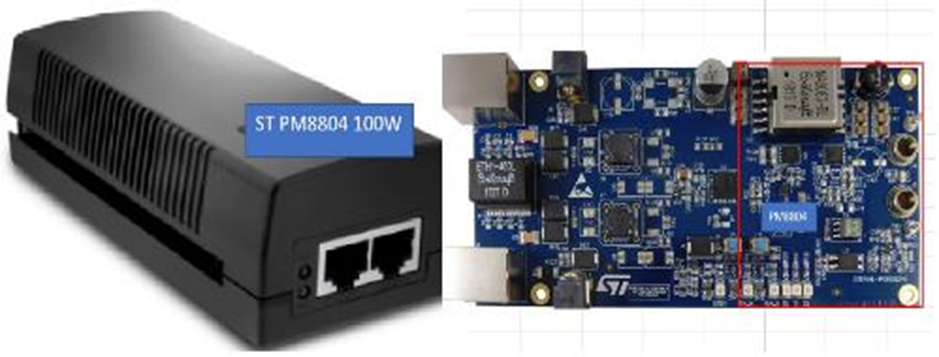

　　图示2-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的场景应用图

　　本方案的核心是ST旗下的PM8804 PWM控制器，其集成了设计智能高效48V转换器所需的所有电路。内部的高压线性稳压器具有20mA（典型值）输出电流，因此该器件的启动仅需极少外部元件。此外，PM8804控制器还具有可编程振荡器、可调斜率补偿、具有可编程死区时间的双互补低侧驱动器、可编程软启动、软关断以及可编程电流检测消隐时间。不仅如此，该器件嵌入了一组保护功能，可以消除系统级灾难性故障的风险。

　　图示3-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的方块图

　　在该方案的帮助下，工程师不仅可以最大限度地节省电路板空间和物料清单，还能够提高电源系统的转换能效。

　　核心技术优势：

　　PWM峰值电流模式控制器；

　　输入工作电压高达75V；

　　内部高压启动稳压器，具有20mA电流能力；

　　具有可程式设计消隐功能的电流检测时间高达200ns；

　　高达1MHz的可程式设计固定频率；

　　可设置时间的软启动；

　　软关闭（可选禁用）；

　　双低侧互补栅极驱动器；

　　10至200ns的可程式设计死区时间GATE1和GATE2之间；

　　栅极驱动器具有1A峰值能力；

　　GATE2可选择关闭以减少消耗；

　　80%最大占空比，内部斜率补偿：

　　CTL引脚上的内部上拉电阻使能光耦连接。

　　工作电流消耗<1.5mA；

　　嵌入式保护：

　　在4个事件后具有过电流保护；

　　具有自动重启功能的延迟超载保护；

　　VC 上的回馈断开 （OV） 保护。

　　风险保护：

　　热关断。

　　方案规格：

　　基于PM8804的DC/DC正向转换器；

　　输入电压范围：42–56VDC；

　　开关频率：250kHz；

　　输出：

　　功率：100W；

　　电压：5VDC；

　　电流：高达20A；

　　峰值效率>94%；

　　开路保护；

　　符合RoHS；

　　符合WEEE标准。
