Power Integrations:MinE-CAP IC可在不增加适配器尺寸的情况下支持宽输入范围

2021-12-08
来源:电子创新网

  为了适应较宽的输入电压范围,电源适配器通常需要一个大电解电容,在低输入电压下提供高容值,在高输入电压下提供高额定电压。 这个体积庞大的圆柱形元件往往决定了适配器的尺寸,而且在电路板上浪费了周围很多空间。MinE-CAPIC在高效率的PowiGaN开关的支持之下,允许设计工程师用更小的低压电容和高压电容组合来取代这个巨大的空间杀手,从而使适配器尺寸缩减40%。 PI推出了两份新的设计范例报告(DER),展示了这款创新型器件在缩减尺寸方面所独具的优势。

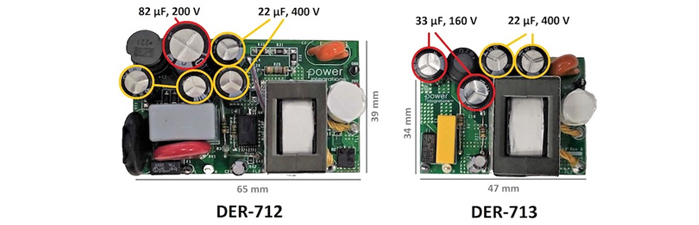

  DER-713是一款超紧凑的65W通用适配器(90-265VAC)。 MinE-CAP IC与基于PowiGaN的InnoSwitch3-EP反激式开关IC协同工作,它可在低输入电压下连接两个33?F 160V电容,并在高输入电压下不需要时将其断开。 该设计在不增加开关频率的情况下实现了高功率密度和93%的高效率。

  DER-712是一款具有超宽输入范围(90-440VAC)的60W StackFET适配器,它也采用了基于PowiGaN的InnoSwitch3-EP IC。 该设计表明MinE-CAP IC能够大幅减少高压储能元件的数量,并使低电压电容免受电网电压剧烈波动的影响,从而为电网电压不稳的地区提供增强的耐用性。

  MinE-CAP简单易用,需要极少的外围元件,并且无需重新设计变压器。 MinE-CAP还能精确地管理交流上电时的浪涌电流,从而无需使用功耗较大的NTC或大型慢熔保险丝。

  要了解更多信息,请下载设计范例报告和产品数据手册:

  ● DER-713 – 65W高功率密度通用适配器

  ● DER-712 – 60W超宽输入范围StackFET适配器

  ● MinE-CAP数据手册

  ● InnoSwitch3-EP数据手册
