2021年11月15日，致力于亚太地区市场的领先开云棋牌官网在线客服元器件分销商---大联大控股宣布，其旗下品佳推出基于微芯科技（Microchip）PIC16F15344、安森美（onsemi）NCV7685与ams OSRAM LED的LIN通讯贯穿式尾灯方案。

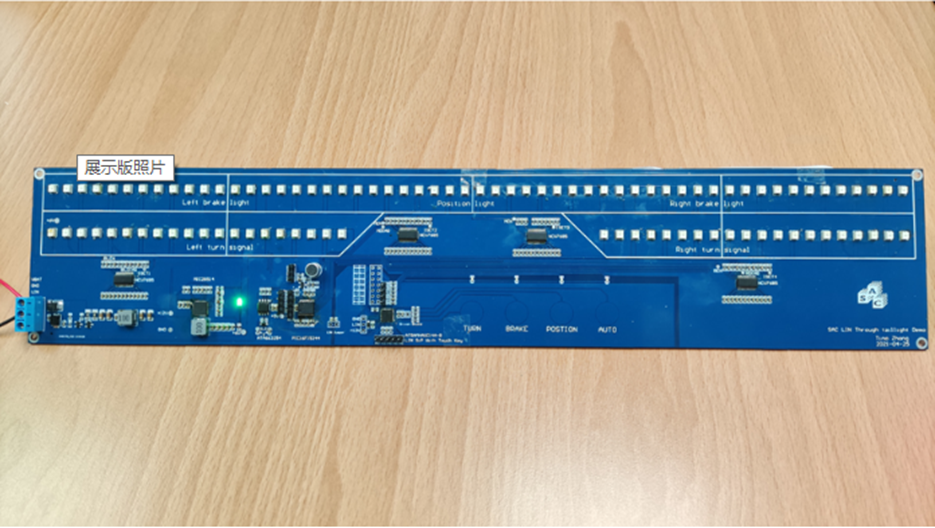

　　图示1-大联大品佳携手多家知名企业推出LIN通讯贯穿式尾灯方案的展示板图

　　汽车尾灯作为照明和信号指示作用在汽车结构当中扮演着重要角色。随着各大厂商对汽车外形设计越来越重视，汽车尾灯的造型也不仅仅只关注功能性的提升，也更加注重外观的设计感。而贯穿式尾灯由于LED数量较多，动画视觉效果好，已在越来越多的车型上采用。由大联大品佳基于Microchip、onsemi和ams OSRAM产品的LIN通讯贯穿式尾灯方案，可帮用户快速地完成贯穿式尾灯设计，降低开发难度。

　　图示2-大联大品佳携手多家知名企业推出LIN通讯贯穿式尾灯方案的展示板图

　　本方案的A、B灯采用独立的LED驱动，符合实车设计要求。A、B灯之间使用LIN命令进行同步，实现流水转向及动画的平滑衔接。使用自带触摸按键功能的LIN SiP MCU实现LIN BCM仿真，用于控制演示尾灯的各项功能。此外，音乐律动功能让LED跟随音乐节奏而跳动，虽然方案只做了红光和黄光设计，但用户可基于此方式，自行添加其它颜色光。如果使用RGB LED，还可以用它来开发车内音乐氛围灯。

　　在元件选用方面，本方案采用的PIC16F15344是Microchip旗下的一款具有模拟、核心独立外设和通信外设的低功耗MCU，可实现各种通用和低功耗应用；而onsemi NCV7685是一款12路60mA LED线性电流驱动器，其具有128个可调整的占空比和共通基准的可编恒定电流源，支持每个通道独立PWM调光，并可通过I2C控制，对每个输出通路串口进行编程。

　　核心技术优势：

　　采用Microchip PIC16F15344汽车级8位MCU，低成本，高可靠性，开发简单；

　　采用Microchip LIN SBC ATA663254汽车级LIN收发器，集成了85mA LDO，可以直接为MCU供电，无需额外增加LDO；

　　采用Microchip LIN SiP ATSAMHA1E14A，集成了LIN收发器、ARM Cortex-M0+内核的MCU、LDO、PTC触摸控制器，单芯片实现LIN BCM仿真功能。（此芯片同样适用于做贯穿式尾灯、车内音乐氛围灯的主控）；

　　采用Microchip MIC28514汽车级高压大电流DC-DC，输入耐压高达75V，输出电流可达5A，支持软启动，用于给LED进行预降压供电，从而降低线性LED驱动器上的发热损耗；

　　采用onsemi NCV7685作为线性LED驱动，具有12通道最大60mA线性恒流驱动能力，支持每个通道独立PWM调光，具有LED故障检测和反馈功能。通过I2C进行控制，可对I2C地址进行配置和编程。

　　方案规格：

　　输入电压：DC 9V~24V；

　　输入防反接：支持；

　　LIN通讯：支持（使用MCC生成代码）；

　　开关控制：支持触摸按键控制（图形化工具调试触摸参数）；

　　软启动：支持；

　　位置灯LED数量：56颗；

　　刹车灯LED数量：40颗（与位置灯共用）；

　　转向灯LED数量：40颗；

　　单路LED数量：2颗；

　　单路LED电流：60mA；

　　LED故障检测：支持；

　　PWM调光：支持单路PWM调光；

　　音乐律动：支持；

　　动画效果：开机动画，关机动画，流水转向，亮度渐变，音乐律动。
