近日,苹果发布新品MacBook Pro,因再次应用Mini LED技术,“Mini LED背光”又一次于业界刷屏。

除了带动新一轮热度,苹果产品的发布也将在NB市场上带动Mini LED的发展,利好于Mini LED供应链上的各家厂商。

统计现下Mini LED厂商的相关动态可以看到,在今年市场与技术并驾齐驱的拉动下,多数LED企业在Mini LED进度上实现了新突破,不仅是在技术上实现升级,加速产品落地,在市场方面,也于TV、MNT、NB、车载等多个领域实现产品落地。

芯片企业

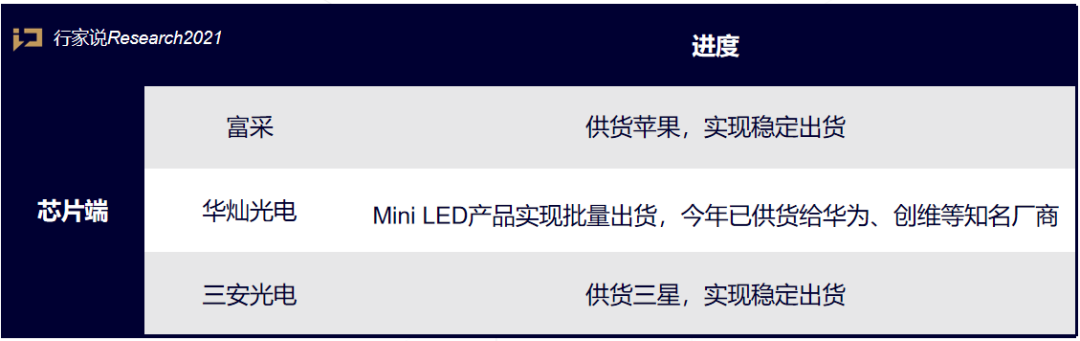

在芯片端,富采和三安因为稳定供货苹果和三星两家知名国际大厂,均已实现稳定出货。

值得注意的是,在今年,华灿光电的Mini LED芯片已供应多个知名终端产品。7月华为V75 Super智慧屏以及9月创维鸣丽屏Smart Mini LED电视Q72,Mini LED芯片供应商均为华灿光电,此外,华灿光电与京东方共同开发了Mini LED主动式玻璃基技术,实现了Mini LED技术领域的重大突破。不仅是在TV方案,华灿光电表示,在NB方案中,针对笔记本电脑产品超薄、低能耗和高集成度的特点,开发了高可靠性、高光效和大角度芯片方案,并批量生产供应国际国内大厂。据悉,华灿光电与TCL华星在此前合作开发了15．6英寸高端Mini LED商务本。

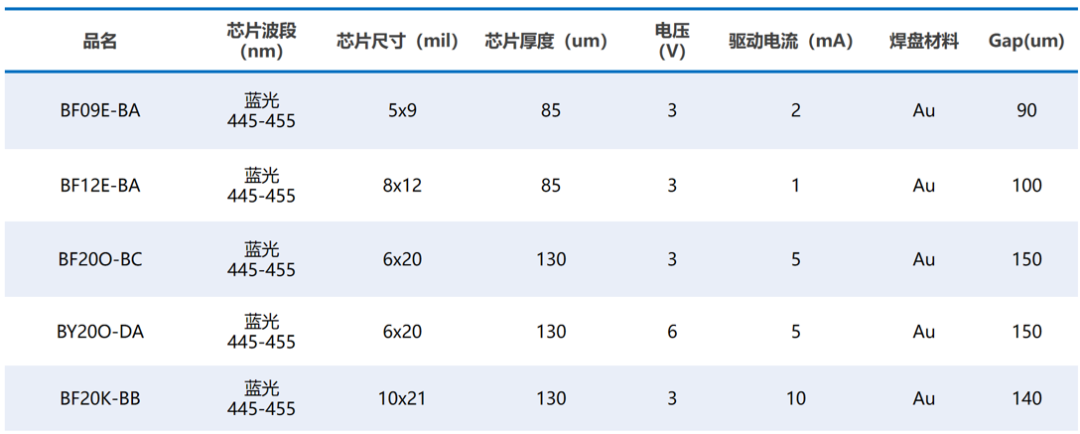

华灿 Mini背光芯片系列(量产品/定制款并行)

封装企业

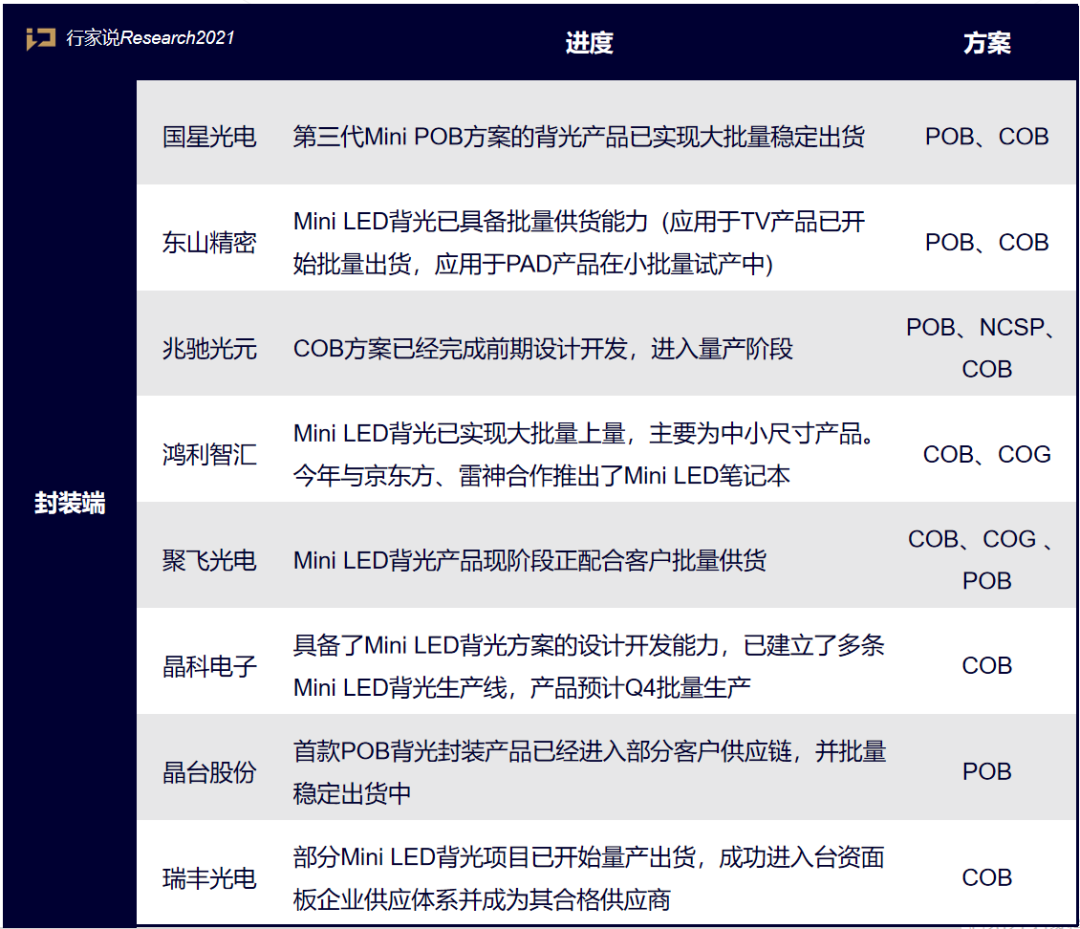

封装厂商进度各不相同,从整体看,多数厂家已具备批量供货能力并实现小批量供货,实现了从0到1 的突破,并且在方案上,以POB方案和COB方案为主,OD大多在0～12之间,Pitch在1．6～26mm之间。

国星光电

目前,国星光电Mini LED背光产品主要采用Mini POB和COB两大技术路线,产品主要应用在大尺寸TV、高端显示器、商显等终端领域,已经实现大批量出货,合作客户为国内外知名大厂。在POB方面,其最新第三代Mini POB方案的背光产品已实现大批量稳定出货,产品应用于65寸/75寸TV和27寸高端显示器之中,并已经应用于TCL首款Mini LED 8K TV上。此外,国星光电多款Mini POB背光新品的打样、试产和小批试验品量产正加速推进中,将应用于31．5寸/34寸显示器、55寸TV、86寸室内教育广告机等高端终端产品。

在COB方面,国星光电已建立起完整的Mini COB背光全自动化生产线,生产设备智能升级。Mini COB封装产品已与TCL等多个国际知名厂商进行项目对接,产品涵盖OD0/OD3/OD5/OD10/OD15等系列,应用于TV、高阶显示器、笔电、平板等终端背光产品中。

东山精密产品囊括POB和COB方案。在MNT、TV等中大尺寸产品应用方面,其中,POB方案采用0404&0606的蓝灯、白灯方案,以及广角度灯珠;而COB方案采用PCB+倒装晶片+光学透镜胶。据悉,其产品应用在32、55、65、75、86的TV之中。在NB&PAD的应用中,东山精密产品中的Mini LED可以轻松做到90%以上的均匀度;Mini LED蓝光芯片可以达到高色域LED效果;LCM亮度可以做到1000以上。

兆驰光元

兆驰光元主要使用POB、NCSP和COB三种方案。POB采用3528倒装封装技术,一方面倒装具有良好的散热性,有效降低产品热阻,可以提高产品可靠性,另一方面倒装的封装工艺相对正装而言,节省了焊线工艺,产品的良率和一致性得到了有效的保证。NCSP是兆驰光元最早开发的Mini BLU产品,采用1010的封装形式,利用灯珠顶部涂层设计实现155°-165°的大角度发光,达到更好的背光混光效果。COB方案则是采用PCB+倒装晶片(DBR技术)+光学透镜胶的技术。可实现芯片的大角度发光,再搭配光学透镜胶,达到150度的大角度均匀出光。目前兆驰光元已经完成前期设计开发,进入量产阶段。

鸿利智汇

鸿利智汇在今年已配合多家国内外一线品牌厂商陆续推出搭载Mini LED 背光技术的终端产品,包括VR眼镜、笔记本、电视等产品应用均已上市。在笔电项目上,作为雷神zero笔记本的Mini LED背光(灯板)的供货商,已实现了15．6寸等多款产品量产。同时,多家知名模组与终端已与鸿利智汇进行了笔电项目的深度合作,目前处于产品试产和验证阶段。计划2022年上半年实现大批量生产。在生产和产能方面,鸿利智汇拥有全流程、高精度、高良率、高度自动化的Mini LED背光灯板和显示模组生产线,并已建立起应对大尺寸的整版背光灯板的开云棋牌官网在线客服固晶工艺技术。此外,鸿利智汇今年全面启动建设Mini/Micro LED二期项目, 该项目总建筑面积近 17．84 万平方米,完全达产后预计年产值达 40 亿人民币。

晶科电子

晶科电子已具备Mini LED背光方案的设计开发能力,形成了一系列应用于TV、车载屏的Mini LED背光方案,已建立多条Mini LED背光生产线,并与国际客户建立了合作,涵盖电视机、车载显示等应用领域,产品预计Q4批量生产。

晶台股份

晶台产品以POB方案为主,其首款POB背光封装产品已经进入部分客户供应链,并批量稳定出货中,并且产能也从2000KK提升至6000KK。晶台Mini LED背光封装方案主要是基于小间距的CHIP背光器件,采用平面封装技术,具有大角度(>160°)、高亮度、封装工艺成熟、寿命长、可靠性高、高性价比且可根据不同应用OD和Pitch定制。其两款产品具体参数如下:

模组企业

隆利科技现阶段的Mini LED技术及产品可应用于车载、平板、笔记本电脑、电视、显示器以及智能穿戴等,在2020年,隆利科技加码了2．55亿于深圳福永打造Mini-LED背光生产车间,2021年再次加码8．5亿布局Mini-LED产能,隆利科技已经有量产的生产线,并向新能源汽车厂家、传统 汽车厂家和消费电子品牌供货,拥有领先的优势。

目前隆利科技发布的Mini LED产品有和TCL合作开发的13．3寸Mini LED平板电脑显示器和全球首发的34寸Mini LED曲面电竞显示器、和康佳合作发布的31．5英寸Mini LED显示器。隆利科技表示,其Mini LED背光模组将导入更多的应用客户,全面提升画质水平。

沃格光电已开发出Mini LED玻璃基板相关的产品,在背光领域,已开发 1152 分区 15．6 寸、2048 分区75寸的样品,并已开始与大型面板及终端客户厂商进行合作开发,实现部分小批量生产。

总结

继苹果发布应用Mini LED的iPad Pro后,苹果再次用实际行动投票Mini LED显示技术路线,这将意味着,Mini LED不仅开始斩获平板市场,也开始进攻NB市场。于供应链而言,Mini LED背光规模商业化确实更加明确。

据行家Research预测,至2025年,Mini LED背光芯片总产值将达到13．98亿美金,Mini LED背光灯板产值将达到61．64亿美金,复合增长率均在50%以上。预计到2025年,Mini LED 背光NB有望突破2000万台,渗透率达到10%。

在这样的背景下,国产供应链厂商经过了长期的技术沉淀,大部分实现了批量出货,部分实现了产品落地,随着苹果等终端厂商逐步推出Mini LED产品,利好于Mini LED供应链玩家。但同样,供应链的技术储备也决定将决定Mini LED产品的放量,上游产业链技术成熟度有望进一步改善,并推动分区数量等基础参数提升,从而实现技术端优化和成本端下沉,最终助推Mini LED背光进一步普及。
