style="text-indent: 2em;">2021年10月18日，致力于亚太地区市场的领先开云棋牌官网在线客服元器件分销商---大联大控股宣布，其旗下友尚推出基于意法开云棋牌官网在线客服（ST）STEVAL-LLL009V1开发板的高压输入300WLED数字电源解决方案。

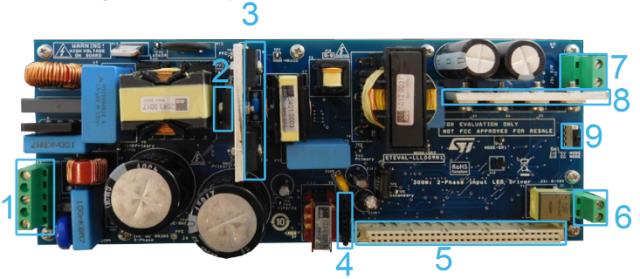

图示1-大联大友尚基于ST产品推出的LED数字电源方案的展示板图

当前全球能源短缺的忧虑正在不断扩大，节约减排问题是我们未来要面临的重要挑战。在照明领域，LED作为一种新型的绿色光源产品正吸引着世人的目光。而随着LED照明产业的不断发展，LED电源市场也迎来了快速发展时期。大联大友尚基于ST STEVAL-LLL009V1开发板推出的LED数字电源方案，具备高效率和可靠性，帮助开发者在众多同类竞品中脱颖而出。

图示2-大联大友尚基于ST产品推出的LED数字电源方案的场景应用图

STEVAL-LLL009V1数字300W电源方案由功率因数校正（PFC）和半桥LCC谐振转换器功率级组成。在此方案中，STM32F334R8微控制器实现了直流转直流和输出同步整流数字控制，而PFC则由L6562AT控制器在过渡模式下驱动。该系统支持恒定电压（CV）和恒定电流（CC）操作。为了提高效率，本方案将MDmesh K5和MDmesh DK5电源MOSFET分别用于PFC和 LCC半桥，同时采用STripFET F7电源MOSFET来减少二次侧同步整流阶段的传导损失。

图示3-大联大友尚基于ST产品推出的LED数字电源方案的方块图

不仅如此，本方案的一次侧和二次侧均由基于VIPER267KDTR高压转换器的离线反激式电路供电，用于超宽输入，它可为控制板、栅极驱动器IC和信号调理电路提供调节电压。在性能测试中，该方案在宽输入电压和负载条件下，实现了低总谐波失真（THD）和高效率，功率因数趋近于1。

核心技术优势：

Ÿ极高的输入电压范围：270V – 480VAC；

Ÿ总谐波失真THD于满载（270V – 480VAC）少于10%；

Ÿ最大负载下的峰值效率大于93.5%。

方案规格：

Ÿ基于过渡模式boost PFC、半桥LCC和同步整流（全桥）的系统架构；

Ÿ270V - 480VAC交流输入电压范围；

Ÿ输出可在定电流（CC）或定电压（CV）模式下设定：

Ø300W最大输出功率额定值；

ØCV定电压模式：48.5V ± 1%；

ØCC定电流模式：6.25A ± 2.5%当电压降从36V至48V。

Ÿ峰值效率>93.5%；

Ÿ功率因数>0.9，当负载>输入电压范围最大负载的33%；

Ÿ总谐波失真THD小于20%，当负载>输入电压范围最大负载的25%；

Ÿ定电流模式设定中的调暗控制：

Ø0 – 10V控制；

Ø1%分辨率；

Ø类比调光。

Ÿ软启动Soft start；

Ÿ保护：输入和输出欠压和过压保护、输出无负载电路保护、输出短路/超载电路保护；

Ÿ由STM32F334R8进行数位控制；

Ÿ符合RoHS；

Ÿ符合WEEE（2012/19/UE RAEE II）。
