内置电源 – 终于有解决方案了

RECOM推出了具有超高输出功率的新型内置电源
2021-07-12
来源:RECOM

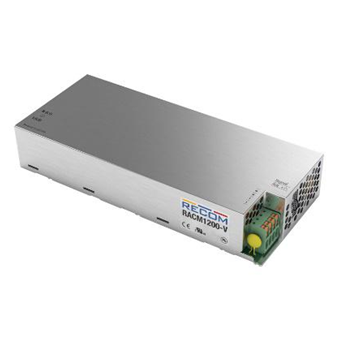

RACM1200-V

RECOM推出了具有超高输出功率的新型内置电源

每个开发人员都期待着自己的样机最终可以正常工作的那一刻,所有的关键功能都实现了,软件也能正常运作(诊断功能除外)。在下一次的会议上,他自豪地宣布现阶段所需要的只是EMC认证和一个合适的电源。但由于资源有限,自己设计电源并不是一个好的选择因为可能会错过关键的最终期限。因此团队同意购买第三方产品,开发人员开始寻找电源。虽然市场上不乏此类产品,但是要选择适当的器件通常比想像的复杂得多。在我们的案例中,产品必须符合标准X、防护等级Y甚至2MOPP,因为电源已被决定用在最近推出的呼吸机上。最重要的是,开发人员还需要考虑MTBF值。想象一下患者连上了呼吸机,而电源突然出现故障…… 这当然要不惜一切代价来避免!因此,开发人员需要知道电源在没有维护的情况下可以安全工作多长时间。这篇关于RECOM的RACM1200-V的文章可以回答其中一些问题。

RECOM认为最安全的选择是唯一的选择,在设计RACM1200-V时就牢记了这一点,电源也必须通过所有必要的认证。

RACM1200-V树立了对紧凑定义的新标准,涵盖极宽的功率范围,无风扇冷却也能可靠地工作。特殊的基板确保有效散热并提供高达1000W的连续输出功率。RACM1200-V带有两个额外的输出因此不像一些应用需要额外电源,并提供12V可调系统风扇输出和5V/1A待机输出。

由于电源电压和输出电压之间有4kVAC隔离电压,因此RACM1200-V几乎可用在需要电源的所有地方,例如充电器、LED照明系统、激光设备、分析仪器、高频器件、机器人、医疗床椅,以及与患者直接接触的医疗设备。RECOM可为设计人员提供符合规格需求的电源。

虽然RACM1200-V通过IEC 60601-1认证,但不能保证要安装它的设备也符合标准。然而使用认证电源是满足标准的前提之一,除了确实能够降低开发成本还可以加快最终产品的认证过程。

RACM1200-V提供符合2MOPP认证的(MOPP=患者保护措施)绝缘和最小漏电流,这意味着它符合医疗设备的患者安全标准。

信号输出和5V输出与电源电压之间的隔离为1.5kVAC。

RACM1200-V系列具有集成EMC滤波器,可以轻松满足EN 55032:2015 Class B对辐射干扰和线路干扰的要求。新型RECOM电源符合所有工业应用、IT产品和医疗设备相关的国际安全标准。

RACM1200-V的输入电压范围为85 VAC至264 VAC,允许高达1000W的连续输出。采用40mm高的金属外壳,封装面积仅102mm x 229mm,可接触冷却。输出功率可达1200W并维持10秒。若要1200W连续输出,电源必须配备风扇同时确保有2.5m/s的空气流动。这就是为什么RACM1200-V也配备了控制辅助输出以进行温度管理。

RACM1200-V的重要数据

输出功率:40°C环境温度和230V输入电压的输出功率为1000W;使用风扇或短峰值负载可达1200W。

包含连接器的尺寸(长x宽x高):228.0mm x 96.2mm x 40.0mm; 其他供应商产品的连接部件会受到机械冲击。

效率:95%,见图1。

功率因数:见图2。

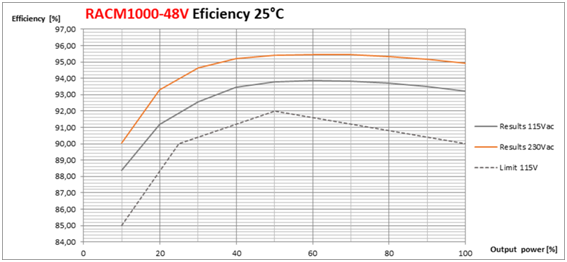

图1:效率与负载


图2:功率因数

重量:1kg(标准)

输入电压:85V至264V

输出电压:

24V类型可通过DIP开关在100mV至28V的范围内进行调节。

48V类型可通过DIP开关在200mV至56V的范围内进行调节。

最大输出电流:50A @ 24V、25A @ 48V。

主输出和辅助电压的保护功能:

-过载保护、自动复位

-过电流和短路保护、自动复位

-过热保护、自动重启

温度范围:-40°C至80°C,50°C开始降额;请详见数据表

在40°C环境温度下的使用寿命:88,000小时

最大输出电压纹波:输出电压的1%

输出电压容差:25%°C通常为1%,在更高的温度下最多±2%

标准认证:IEC/EN 62368、UL/IEC/EN 60601

符合IEC/EN 61558-2-16、IEC61010-1以及IEC62477-1 OVC II最高2000m

通过铝基板或强制气流进行冷却。

最高工作海拔:5000m(IEC/EN62368-1)、4000m(IEC/EN60601)

辅助输出电压:5V/1A、绝缘

待机功耗:<1W(EcoDesign)

LED工作状态指示灯:易于使用并提供额外安全性

远程开/关:TTL输入

AC OK:集电极开路输出

PSU良好:集电极开路输出

PSU良好:集电极开路引脚、电源供应器正常运作、输出电压正常、温度在允许的范围内、无内部故障。提供额外的安全性、可靠性和电能质量。

最大患者漏电流:100μA NC(正常况状)和500μA SFC(单一失效状况)

医疗安全分类:2MOPP

精确控制的输出电压:电源配备了远程主输出电压感应器以消除线路线压降的发生,并通过两条附加感应线在相关点上测量和控制输出电压。这个解决方案消除了大电流(25A/50A)线路的线压降,由2个TTL输入(5V)激活。

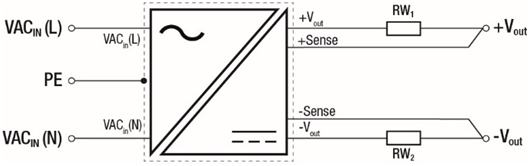

图3:远程感应主输出电压

RACM系列的其他型号:

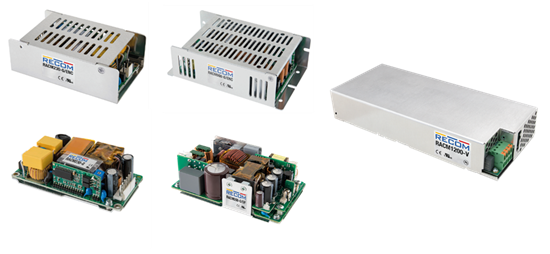

图4:医疗应用的RACMxx系列电源(从左起):230W、550W和1200W

RECOM Power GmbH (www.recom-power.com):

RECOM制造各种标准和定制的DC/DC和AC/DC转换器,功率范围从1W以下到数十kW不等,同时还提供多种格式的开关稳压器和LED驱动器。公司总部位于奥地利格蒙登,拥有最先进的物流研发中心和实验室,并得到全球分销网络的支持。RECOM已成为高质量、诚信、创新和优质客户服务久负盛名的品牌。

RECOM RACM1200-V是真正的产自欧洲的产品:奥地利设计、欧洲制造 。
