AMD的CEO一一Lisa Su在5月31日召开的“COMPUTEX TAIPEI Virtual”上做了基础演讲，同时介绍了AMD的最新产品、技术。本文，笔者就AMD发布的“3D Chiplet Technology”展开叙述。

　　AMD的CEO一一Lisa Su公布了采用了3D Chiplet Technology的“Ryzen 5000 Series 3D Chiplet Prototype”。（图片出自：pc.watch）

　　“3D Chiplet Technology”是通过应用于客户端PC的“Ryzen”或者应用于服务器方向的“EPYC”导入2D芯片混搭技术的3D 版本的“Chiplet Technology”。以往是在Package的横方向搭载数个芯片，而3D Chiplet Technology采用的是一种被称为CDD的技术，即在CPU芯片上纵向搭载SRAM的“芯片堆叠（Die Stacking）”技术。

　　英特尔也于2018年12月发布了被称为“Foveros”的3D 堆叠技术，已于2020年作为“IntelCore processors with Intel Hybrid Technology”（研发代码：Lakefield）而投产。

　　由上可知，封装技术（即将芯片封装在基板上）是继处理器架构、制造技术之后的第三个竞争核心。

　　英特尔最大40核、AMD为64核，秘密在于Chiplet

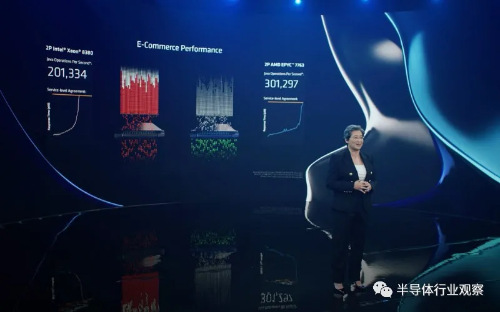

　　第三代Xeon SP （Xeon Platinum 8830，40核）、第三代EPYC（EPYC 7763，64核，右侧）、EC站点服务器的基准数据。Lisa Su称，第三代EPYC的性能提高了50%。（图片出自：pc.watch）

　　在此次的COMPUTEX TAIPEI Virtual上的基础演讲中，AMD的CEO一一Lisa Su对AMD三月份发布的第三代EPYC处理器（以下简称为第三代：EPYC，研发代码：Milan）和英特尔四月份发布的第三代Xeon Scalable Processors（以下简称为：第三代Xeon SP，研发代码：Ice Lake）进行了比较。

　　前者为64核的EPYC 7633，后者为40核的Xeon Platinum8380。Lisa Su表示，如果是用于EC（电子商务）的服务器的话，EPYC7763的性能要高出50%。

　　服务器的工作负荷（Workload）极其复杂，也并不是由一个应用发挥其他多个应用的性能，因此，此处暂时不做叙述。

　　AMD的处理器在性能上远远超过英特尔的最大理由是，CPU核数多于英特尔。当我们比较一个封装基板的时候，AMD的最高核数为64，英特尔为40。

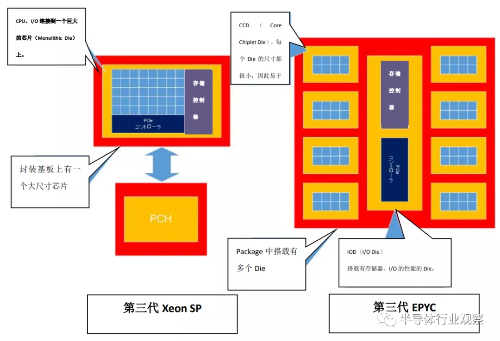

　　英特尔的第三代Xeon SP与第三代的EPYC的差异。

　　（图片出自：pc.watch）

　　那么，为什么AMD的CPU核数多呢？其答案在于“封装技术”。

　　就英特尔的第三代Xeon XP而言，在被称为“传统的单一芯片（Traditional Monolithic Die ）”的Package中有一个芯片（Die）。而40个CPU核被封装在一个芯片（Die）里，不仅很难生产单个的芯片，而且很难提高良率（可采用的芯片数量占总生产数量的比例）。

　　与此相对，AMD的EPYC采用的是被称为“Chiplet Technology”的封装技术。Chiplet上混搭有被称为CCD（Core Chiplet Die）的CPU核的芯片和IOD（I/O Die）。

　　CCD上的一个芯片由8核的CPU构成，与用于客户端PC的Ryzen等一样，如果是台式PC的话，由1个CCD1和IOD组成的八核产品可更改为由2个CCD和IOD组成的16核产品。如果是服务器的话，组成结构为8个CCD、1个IOD（为最大限度），即可组成的产品为：8核x8=64核。

　　结果就在Lisa Su讲的产品性能比较表中，用于台式PC的Ryzen的核数之所以超过英特尔的用于台式PC的核处理器，也是一样的道理，可以说，近几年来AMD获得飞跃式进步的最大的理由也在于Chiplet的应用。

　　将Chiplet以3D方向扩张的“3D Chiplet Technology”，在一个CCD上搭载64MB的SRAM

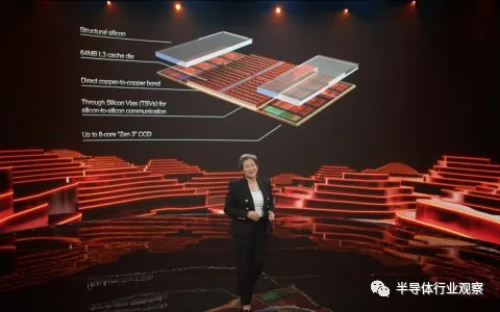

　　3D Chiplet Technology的构造。

　　（图片出自：pc.watch）

　　如果说AMD的Chiplet是在Package内部横向展开的话，那么，在COMPUTEX TAIPEI上发布的“3D Chiplet Technology”就是在Package的纵向堆叠芯片。

　　AMD此次发布的产品如下，在CCD的芯片上，堆叠由7纳米工艺制造的SRAM，将64MB的SRAM芯片堆叠在Zen 3基的CPU核上，SRAM的左右两边用硅填充。

　　芯片和芯片之间采用TSV（Through Silicon Via）技术，穿透CPU芯片上的孔后，与CPU的中介层（Interposer）直接连接。因此，不需要在中间插入基板，可直接将芯片连接，且CPU和SRAM之间可以进行高速通信。

　　Lisa Su表示，SRAM 是作为L3 CACHE来工作的（此外，On-die的SRAM也可继续作为L3 CACHE来使用）。当然，On-die的SRAM可以高速工作、且可以减少内存延迟（Memory Latency），但是像这次的Off-die的话，内存延迟会增加。但是，由于容量增加了，也可以提高性能。

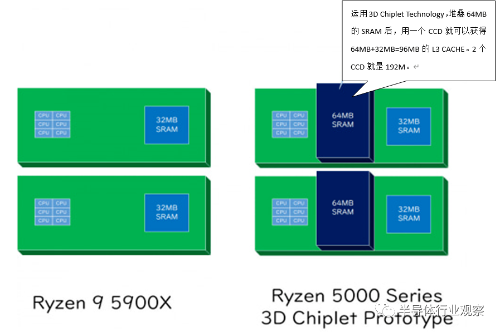

　　Ryzen 9 5900X和Ryzen 5000 Series 3D Chiplet Prototype的区别，此图为笔者制作。（图片出自：pc.watch）

　　此次Lisa Su展示的样品有以下，Ryze 9 5900 X以及采用了被称为“Ryzen 5000 Series 3D Chiplet Prototype”的3D Chiplet Technology的产品。

　　Ryzen 9 5900X内置了两个CCD（CPU的核数为12，1个CCD 有六个核，所以6核X2个CCD），搭载64MB的L3 CACHE。5900X中，8核的CCD有两个，每个CCD的L3 CACHE为32MB。

　　即，整个封装为192MB，搭载有现有产品（64MB）三倍的L3 CACHE。

　　（图片出自：pc.watch）

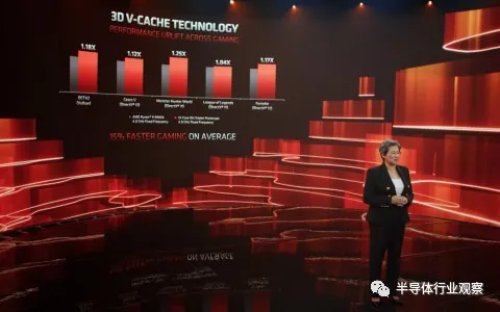

　　Ryzen 9 5900X和Ryzen 5000 系列3D Chiplet Technology的性能比较、平均可以提高15%的性能。（图片出自：pc.watch）

　　从Lisa Su公开的资料来看，比较了Ryzen 9 5900 X（12 核、L3 CACHE 、64MB）和Ryzen 5000 系列3D Chiplet Technology（12核，192MB）在游戏时的帧速率， 发现后者高出前者12%。放入其他游戏中比较后发现，性能高出约15%。

　　L3 CACHE的容量增加即意味着内存延迟（CPU读取到存储器数据的延迟）的减少，出现这样的效果的原因在Lisa Su的演讲中。

　　Lisa Su明确表示，3D压层的SRAM 会在今年（2021年）年末发布。由于名称不是“Ryzen 6000 系列”，而是“Ryzen 5000 系列3D Chiplet Technology”，因此，会作为Ryzen 5000系列的追加SKU投入。

　　此外，Lisa Su还表示，5纳米的“Zen 4”世代的产品在明年（2022年）投入。由于TSMC的5纳米工艺已经用于生产苹果的M1，因此生产技术已经十分成熟。

　　英特尔计划在未来的产品中使用3D 堆叠技术一一“Foveros”

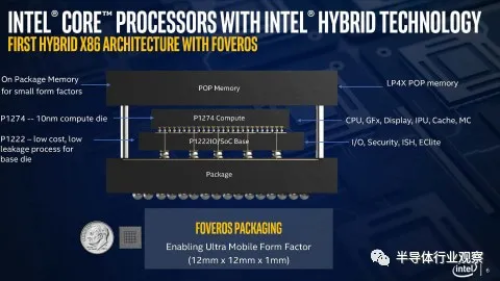

　　英特尔去年（2020年）发布的“Intel processors with Intel Hybrid Technology（研发代码：Lakefield）”的结构。基底（Substrate）上有I/O芯片、CPU/GPU芯片、DRAM，三层结构。（图片出自：pc.watch）

　　但是，这种单层构造并不是AMD的专利，英特尔也在将同样的技术应用于产品。在2018年的Intel Architecture Day上，公布的“Foveros”即为3D压层技术。

　　后来，Foveros作为2020年投产的“Intel Core processors with Intel Hybrid Technology（研发代码：Lakefield）”的芯片压层技术，而被应用。就Lakefield的芯片压层而言，将由10纳米工艺生产的CPU/GPU芯片、22纳米工艺生产的PCH按照3D方向封装，虽然与AMD（以SRAM为压层对象）的应用不同，但是基本思想是一致的。
