该升降压型同步整流DC／DC转换器内置的输出电压切换功能最适合USB PD快充，工作电压范围为4．8V～36V

新日本无线最新推出的升降压型DC／DC转换器NJW4210内置有输出电压切换功能，符合USB Power Delivery （以下称USB PD）充电协议，即将开始提供产品样片。

最近几年，用USB大功率快充的USB PD充电协议得到普及。USB PD充电技术能将充电能力扩大到最高100W（USB3．x规范的20倍以上），不止用于手机，还支持电脑、打印机、液晶屏等各种设备的供电。

由于USB接口是全球通用的，因此有望扩展应用到基础设施上，例如替换不同国家需要转换的AC电源插座，将当前流行的USB插座都USB PD化以及车内安装USB PD端口等。

另外，由于电力供应和通信只需要一根USB type－C电缆就能完成，从减少零部件的角度来看，今后支持USB PD的设备将会增加。

NJW4210是一款升降压型同步整流DC ／ DC转换器，其工作电压范围为4．8V至36V，适用于USB PD快充。除了采用升降压方式之外，还内置了输出电压切换功能，因此不需要准备多个稳压器就能构筑USB PD供电系统，从而减少了使用的部件、实装面积和设计工时。另外，由于具有宽工作电压范围，因此能够应对各种供电设备的内部电源电压，并有助于设计的标准化。

本产品采用了EQFN24 （4×4mm）封装，正准备取得AEC－Q100车载认证。

【功能特点】

NJW4210内置了与USB控制器联动切换到与受电侧设备对应的输出电压的功能，因此不需为每一个输出电压准备多个稳压器，只需一个芯片即可覆盖USB PD的供给电源规格（见下表）。

USB PD 2．0 ver．1．2以后的供给电源规格概要

PD功率～15W～27W～45W～60W～100W

最大输出电压／电流5V／3A9V／3A15V／3A20V／3A20V／5A＊

＊使用5A连接线时

另外，不需要在供电输出线（VBUS）上追加负载开关和放电开关，有助于应用的小型化和降低成本。

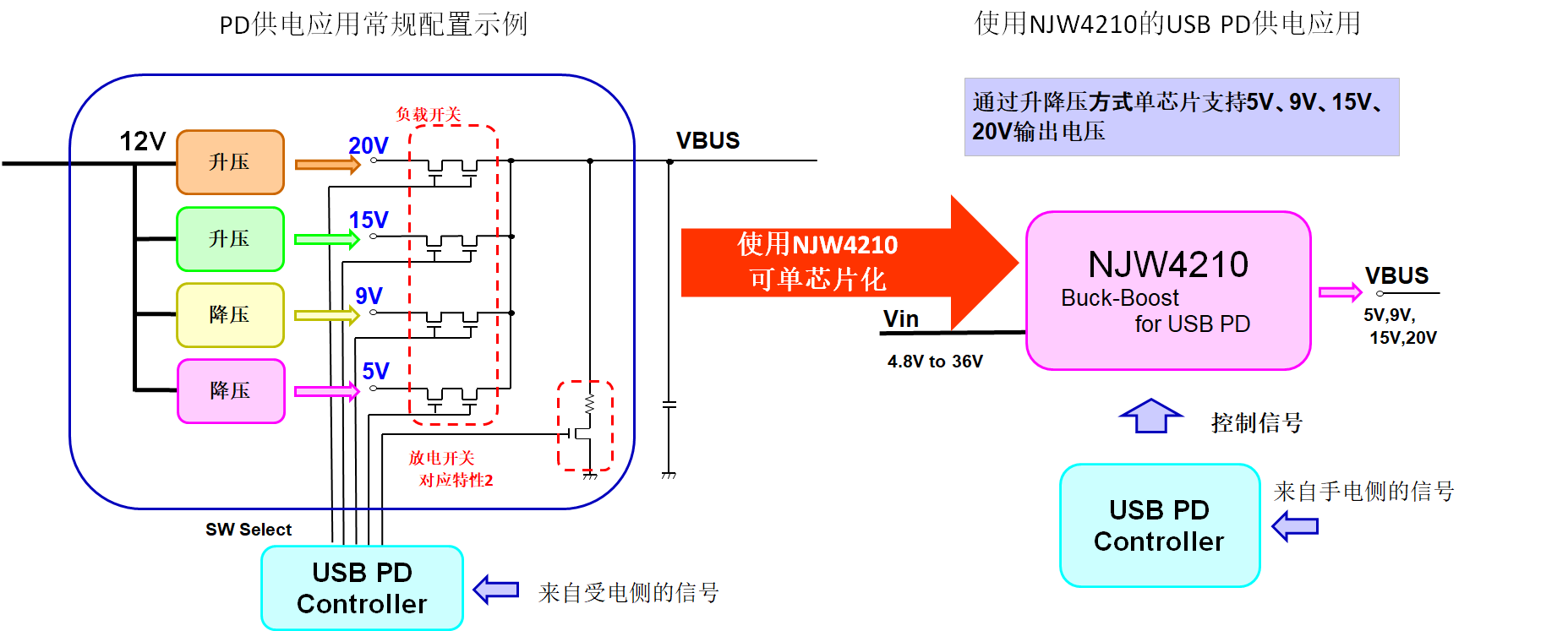

1． 单芯片支持5V／9V／15V／20V输出电压

供电侧设备的内部电源电压是多种多样的，为了对应USB PD的各个输出电压，有时会出现降压、升压混合的复杂电源构成。

NJW4210采用了根据输入电压和输出电压的关系自动切换到降压模式、升降压模式、升压模式的自动模式切换方式，所以不管输入电压如何，USB PD所要求的输出电压都可以通过单芯片实现。因为没有必要准备与输出电压对应的多个稳压器，所以输出切换用的负载开关等也不再需要。

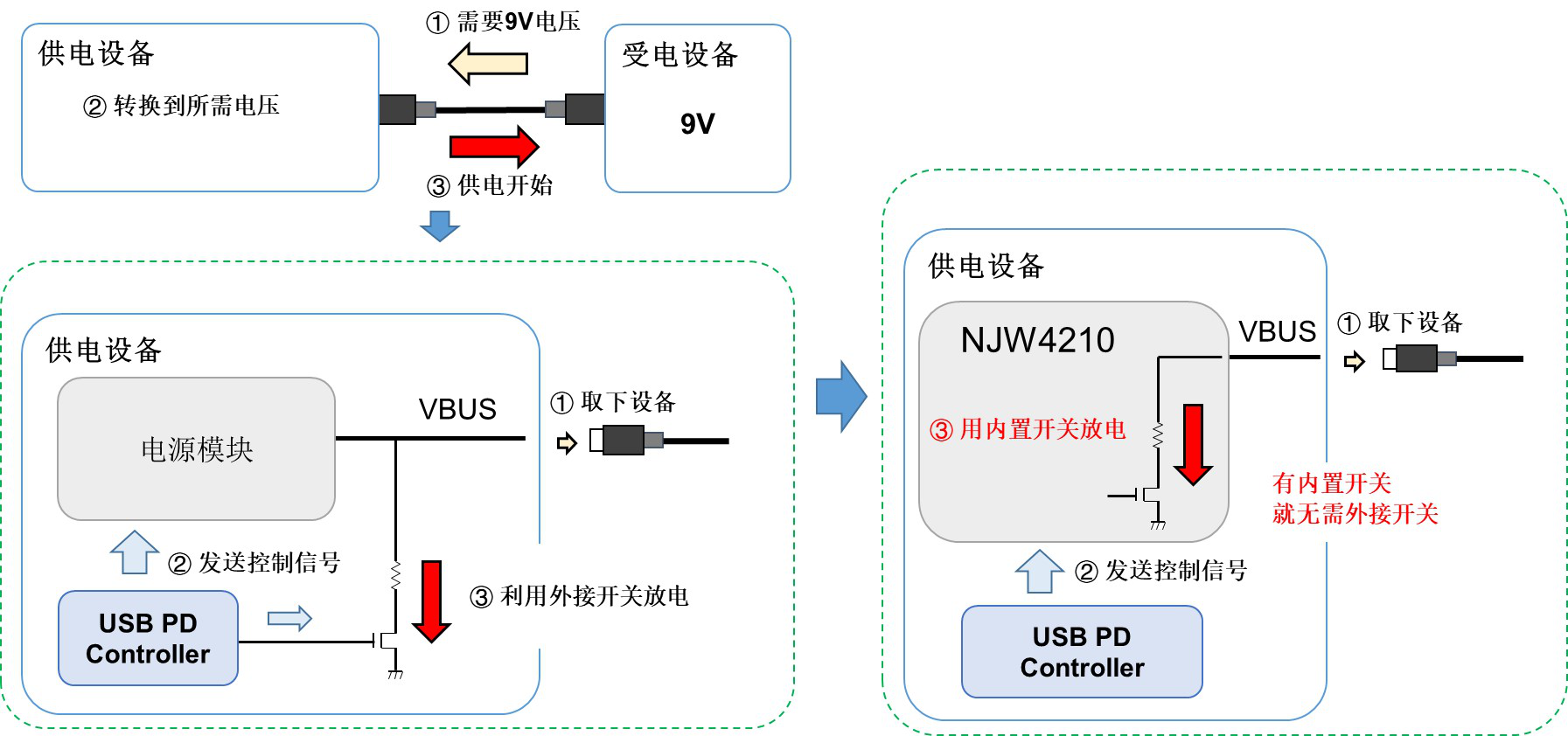

2． 内置放电电路

在USB PD应用中，由于设备被取下时需要对输出电压进行放电，所以在以往的电源配置中需要追加放电开关。NJW4210内置了与USB控制器信号联动的输出放电电路，所以不需要追加外接部件。

3． 符合USB PD标准的电压转换特性

USB PD标准中规定了输出电压上升／下降时的电压转换速率、输出电压转换稳定时间、额定输出电压、输出电压转换时的上冲／下冲。NJW4210通过独自的软启动抑制上冲／下冲，并具有完全满足USB PD标准的性能。

性能项目ParameterUSB PD标准NJW4210

输出电压上升时的电压转换速率vSrcSlewPos30mV／?s max．2mV／?s

输出电压下降时的电压转换速率vSrcSlewNeg30mV／?s max ．2mV／?s

输出电压转换稳定时间tSrcSettle275ms max．10ms

额定输出电压vSrcNewPDO（＊1） Voltage ＊ ±5％PDO（＊1） Voltage ＊ ±5％

输出电压转换时vSrcValidvSrcNew±0．5VvSrcNew±0．5V

上冲／下冲 以内（＊1　PDO：Power Data Object的简称。表示能否提供USB PD标准中规定的功率规则的数据信息）

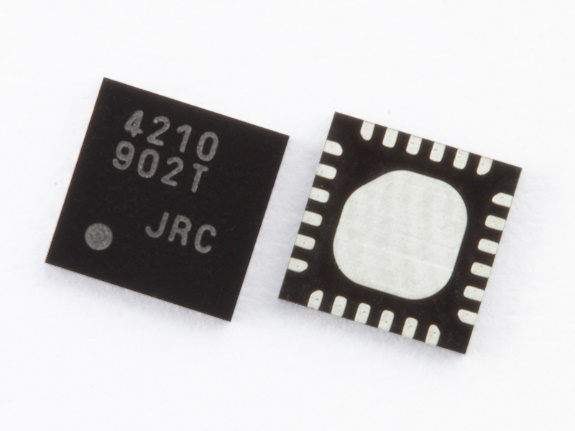

【产品外观图】

【应用】

●居室内、车内备有USB PD的供电系统

●备有USB PD的电器

●其他有USB PD的电源设备
