今天给大侠带来在FPGA设计中，产生LFSR伪随机数，话不多说，上货。

　　一、概述

　　通过一定的算法对事先选定的随机种子（seed）做一定的运算可以得到一组人工生成的周期序列，在这组序列中以相同的概率选取其中一个数字，该数字称作伪随机数，由于所选数字并不具有完全的随机性，但是从实用的角度而言，其随机程度已足够了。

　　这里的“伪”的含义是，由于该随机数是按照一定算法模拟产生的，其结果是确定的，是可见的，因此并不是真正的随机数。伪随机数的选择是从随机种子开始的，所以为了保证每次得到的伪随机数都足够地“随机”，随机种子的选择就显得非常重要，如果随机种子一样，那么同一个随机数发生器产生的随机数也会一样。

　　二、由LFSR引出的产生方法

　　产生伪随机数的方法最常见的是利用一种线性反馈移位寄存器（LFSR），它是由n个D触发器和若干个异或门组成的，如下图：

　　其中，gn为反馈系数，取值只能为0或1，取为0时表明不存在该反馈之路，取为1时表明存在该反馈之路，n个D触发器最多可以提供2^n-1个状态（不包括全0的状态）。为了保证这些状态没有重复，gn的选择必须满足一定的条件。

　　下面以n=3，g0=1，g1=1,g2=0,g3=1为例，说明LFSR的特性，具有该参数的LFSR结构如下图：

　　假设在开始时，D2D1D0=111（seed），那么，当时钟到来时，有：

　　D2=D1_OUT=1；

　　D1=D0_OUT^D2_OUT=0；

　　D0=D2_OUT=1；

　　即D2D1D0=101；同理，又一个时钟到来时，可得D2D1D0=001。

　　画出状态转移图如下：

　　从图可以看出，正好有2^3-1=7个状态，不包括全0；

　　如果你理解了上图，至少可以得到三条结论：

　　1）初始状态是由SEED提供的；

　　2）当反馈系数不同时，得到的状态转移图也不同；必须保证gn===1，否则不会有反馈；

　　3）D触发器的个数越多，产生的状态就越多，也就越“随机”。

　　三、verilog实现

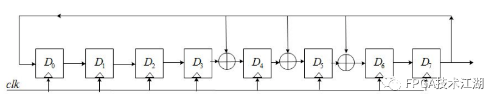

　　基于以上原理，下面用verilog产生一个n=8，反馈系数为g0g1g2g3g4g5g6g7g8=101110001的伪随机数发生器，它共有2^8=255个状态，该LFSR的结构如下：

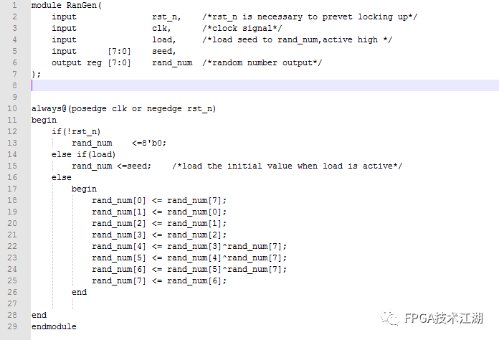

　　verilog源代码如下：

　　仿真波形：

　　以1111 1111为种子，load信号置位后，开始在255个状态中循环，可将输出值255、143、111……作为伪随机数。

　　本篇就说到这里，各位大侠，有缘再见。
