“5nm翻车”也算是近期的一个热门话题了，似乎去年下半年发布的，包括骁龙888、麒麟9000、苹果A14等在内的一众应用了5nm工艺的手机芯片，都在功耗和发热表现上不够理想。

　　骁龙888（小米11）跑个Geekbench 5，单CPU功耗就达到了7.8W，堪称骁龙近代能耗比最差，Adreno GPU性能首次逊于隔壁Mali;而麒麟9000（华为Mate40 Pro）虽说GPU性能上去了，但在光明山脉测试中，跑出了11W的峰值功耗；这都是向着PC功耗看齐的节奏了。很多媒体也因此将5nm冠以“集体翻车”的名号。

　　高通骁龙888、三星Exynos 2100选择三星5nm，而海思麒麟9000、苹果A14选择了台积电5nm。事实上，即便都叫5nm，台积电和三星的5nm工艺也差异甚远——所以“集体翻车”这种说法首先就值得商榷。这两者甚至不该直接比较。本文我们根据Wikichip、Semiwiki、Semiconductor Digest等机构所做的研究，尝试谈谈两家5nm工艺的一些基本差异。

　　虽说从微观层面，比如材料、晶体管性能等无法直接比较；而且台积电甚至没有公开5nm工艺晶体管的关键尺寸（暂时也没有5nm工艺的相关“拆解”）。本文仅尝试给出两者大方向上的差异。

　　虽说主流芯片功耗爆表是否真的与台积电、三星的5nm工艺有关，个人持保留意见。但通过这篇文章，我们也能更好地理解，如今的尖端工艺发展成了什么样。

　　到底晶体管的哪个部分是5nm?

　　在探讨两种5nm工艺差异前，首先仍需明确一个概念。即现在的“几nm”工艺这样的称谓，顶多就是个营销概念。不管是7nm还是5nm，晶体管或者芯片微观层面，都不存在哪个几何参数是7nm或5nm。如此一来，5nm也就名副其实地成为了一个虚指，它仅能用于表达一个工艺节点，“5”不存在实际意义。

　　早在1997年以前，几点几微米或几百纳米工艺，的确是指晶体管上gate（栅或闸）的长度（Lg）。比如0.35μm，350nm，确实就是指gate长度为350nm。在350nm制造工艺以前的时代，工艺数字步进以0.7倍为节奏，比如350nm x0.7，下一代工艺就该是250nm了。

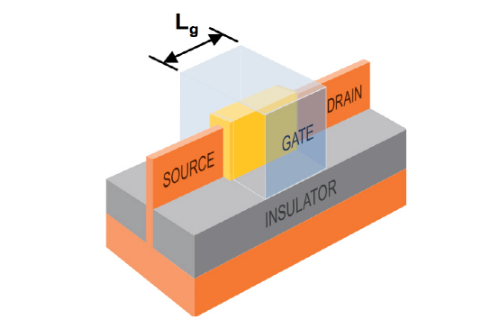

　　FinFET结构晶体管

　　不过到了奔腾3时期的250nm工艺，实则已经不再真正指代晶体管gate长度。250nm节点的gate长度已经来到了190nm，但晶体管的其他部分却无法以对等的比例来同步缩减。从这一时期开始，工艺节点的这一数字便不再具有太大的实际意义。2012年22nm节点问世时，随之而来的FinFET晶体管结构。这种3D结构要用一个数字来衡量晶体管尺寸也更难了。

　　在20nm以后，越来越多的节点数字也抛弃了0.7倍步进的传统。14nm、7nm、5nm虽然仍遵循0.7倍步进传统，但12nm、8nm、6nm、4nm等则显然更具营销意味了。自不必说，这些数字本身，除了表达工艺迭代之外，便再无更多意义。

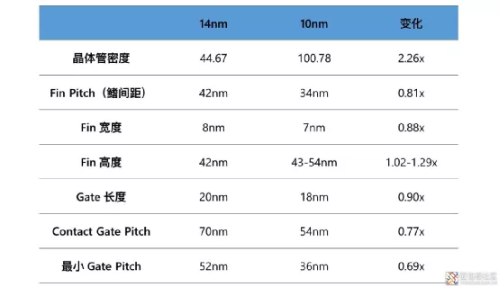

　　若一定要说在晶体管上，与如今这个节点数字还有所关联的部分，那大概就是fin宽度了，上面这张图是Intel的14nm与10nm两代工艺，晶体管各关键参数的变化，其中fin宽度大致与节点数字是一个量级。

　　台积电5nm与三星5nm的本质差异

　　我在去年《同样是台积电7nm，苹果和华为的7nm其实不一样》一文中曾大致总结过，台积电与三星7nm可认为是同代工艺，从Wikichip预估的数字来看，这两者的晶体管密度（高密度库）应该也差不了多少。

　　但这两家fab的工艺路线方向却已经发生了较大差异。在7nm时代，三星foundry以更激进的姿态，率先在多个叠层采用了EUV（极紫外）光刻。台积电的7nm路线图中，至少N7与N7P工艺仍然没有采用EUV，直到N7+才用上了4层EUV光刻层。

　　台积电N7+工艺的情况比较特别。市面上选择了N7+的芯片似乎很少——知名的大概也就是Kirin 990 5G版了（Kirin 990 4G版用的是N7工艺）。而且N7+与N7/N7P并不兼容。

　　台积电N7后续的完整迭代自然就是N5了——节点数字也符合0.7倍步进的节奏。所以对台积电而言，5nm的确就是7nm的迭代工艺。

　　但三星这边可不一样。三星近些年的路线演进，开始走完整迭代时的大步子。比如在三星眼中，10nm到7nm属于节点的完整迭代，所以7LPP就相对激进地用上了EUV。在7LPP往后，三星foundry路线图的完整迭代，下一代工艺应该是3nm（3GAA）。且7nm->3nm的工艺迭代，迈的大步在于晶体管结构从FinFET，演进至GAAFET（Gate-All-Around FET）或/和MBCFET，也就是传说中的纳米线和纳米片。

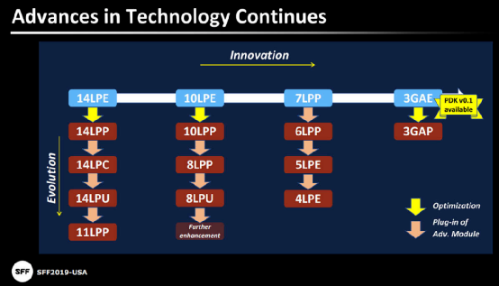

　　而5nm在三星眼中实则属于1/4代工艺，或者说5LPE属于7LPP工艺的同代加强，是向3nm工艺的过渡。三星的7nm与5nm的关系，更类似于其10nm与8nm的关系，如上图所示。三星7LPP工艺同代加强，还包括了6nm、5nm、4nm。

　　如此一来，台积电和三星（以及Intel）未来的工艺迭代可能要进一步发生分歧。比如台积电预期中的3nm，至少前期并不打算采用GAA结构。当然，3nm就属于题外话了，而且虽然三星的3GAA工艺PDK前年就进入了Alpha阶段，但其量产至少也要等到明年。

　　这种迭代节奏上的差异（以及双方7nm的起点差不多），导致了台积电在5nm节点上跨的步子，会明显比三星更大，或者说更先进。至于后续3nm如何，尚不得而知。所以N5与5LPE理论上是两家公司的两个不同产品，而不应将其理解为某个固定标准下，双方各自交出的答卷。

　　两种5nm工艺的晶体管密度

　　鉴于篇幅关系，本文就不再科普FinFET晶体管结构，以及Fin Pitch、Gate Pitch、CPP、不同金属层的基本概念了。对这些内容感兴趣的同学，可阅读《为什么说Intel的10nm工艺比别家7nm更先进？（上）》，里面有比较详细的科普。

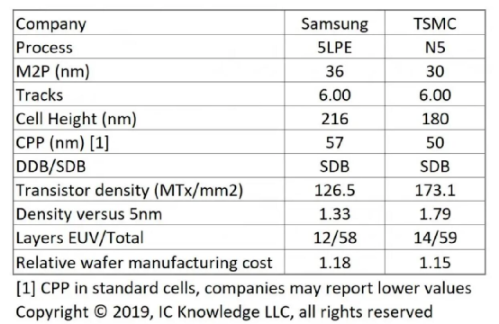

　　下面这两张图表给出的数据分别来自Scotten Jones（IC Knowledge，via Semiwiki）和David Schor（WikiChip Fuse）。下图综合了三星、台积电已公开的信息，以及针对现有公开信息的一些分析。

　　来源：Scotten Jones, IC Knowledge via SemiWiki[1]，发布于2019.5

　　来源：David Schor, WikiChip Fuse[2]，发布于2020.3

　　这其中值得一提的主要是晶体管密度（Transistor Density），此处IC Knowledge预计台积电N5工艺的密度为173.1 MTr/mm?（百万晶体管每平方毫米，特指逻辑电路HD高密度单元库），WikiChip Fuse此前预估数字则为171.3 MTr/mm?[2]。

　　IC Knowledge预计三星5LPE工艺的晶体管密度（UHD超高密度单元）126.5 MTr/mm?，WikiChip则预估为126.89 MTr/mm?[3]。

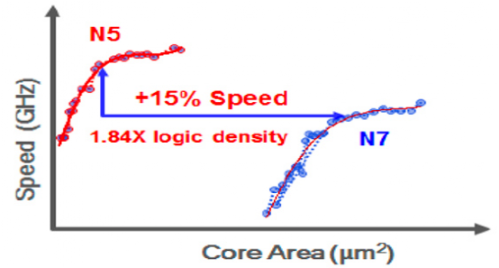

　　台积电N5逻辑电路1.84倍晶体管密度提升，与同功耗水平下15%速度提升

　　虽然有区别，但量级上差不多，台积电N5还是比三星5LPE要高出不少的（Scotten Jones在2019年年末又更新过一次晶体管密度预估，似乎又大了不少[4]）。无论如何，这一点也能看出台积电和三星的5nm虽然都叫5nm，但跨步幅度还是很不一样。

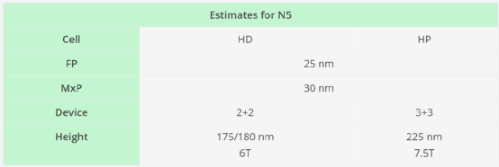

　　另外在CPP（contacted poly pitch，栅间距）、M2P（Metal 2 Pitch，金属间距）这样的晶体管关键数值上，大神们预估的值也有一些差异，IC Knowledge标台积电N5工艺的CPP是50nm，WikiChip则估算为48nm;而M2P，IC Knowledge后来又将其更新到了28nm。这两张表格仅供参考——注意其发布时间也有差异。

　　事实上，三星5LPE与上一代7LPP相比，就单个晶体管的关键参数来看，各部分是几乎没有变化的，晶体管密度提升依靠的主要是单元库变化，以及各种scaling booster方法（比如SDB）。

　　台积电N5可不是这样。此处未详细列出N5相比N7的晶体管各部分关键参数变化。从WikiChip提供的数据来看，CPP间距N7为57nm，N5则为48nm;MMP则从40nm缩减到了30nm[5]。这也进一步佐证了三星5LPE属于7LPP的同代加强或过渡，而台积电N5是N7的完整迭代。

　　骁龙888“翻车”都是5nm的锅吗？

　　很多人说高通被三星坑了，这话大抵上是站不住脚的，或者其功耗表现不佳并不只是三星的锅。芯片设计12-18个月周期，在前期定义配置时，选择的制造工艺就已经定下来了，如今设计与制造的紧密程度是相当之甚的——且当代工艺差异，也不大可能在芯片设计阶段中途突然就转到另一种工艺上。

　　高通骁龙888选择三星5LPE工艺，必然是有自己的考量的。高通也绝对不可能不知道，前文提到5LPE与N5工艺这些最基本的差异。至于高通的考量究竟是制造成本本身，还是设计IP的迁移便利性，就不得而知了。或许将来TechInsights的深度拆解能探索一二。

　　此前的文章里提到过，这些晶体管密度数字只具有参考价值。一方面在于不同时代计算晶体管密度的方法是有差别的，这在《为什么说Intel的10nm工艺比别家7nm更先进？（上）》一文中就已经详细提过了。而且一颗芯片上，晶体管并不是只有逻辑电路，更非仅采用HD高密度单元，晶体管也不是均匀分布。具体的仍要看芯片本身的设计。

　　在IEDM上，台积电提到对于包含60%逻辑单元、30% SRAM，以及10%模拟I/O的移动SoC而言，其5nm工艺能够缩减芯片35%-40%的尺寸——这样的值是更具参考价值的。

　　至于工艺迭代或增强，对性能、功耗产生的具体影响，厂商公布的数字恐怕是很难验证的。后文会提到三星5LPE通过引入6T UHD单元、减fin以减少单元高度的方式来实现晶体管密度33%的增加。它对性能带来的影响也很难考证，或者我们这些业外人士也无法搞清楚，这种方案究竟是好还是不好。

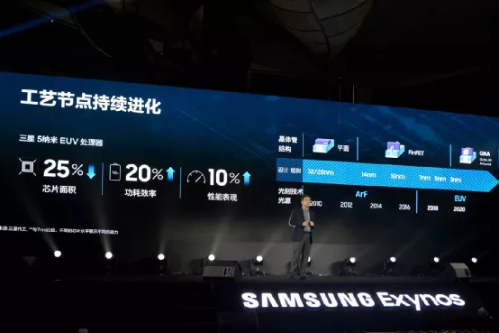

　　去年在上海举办的Exynos芯片发布会上，三星有提到5LPE令芯片面积降低35%，功耗效率提升20%，性能表现提升10%。台积电则针对N5的功耗和性能数字提过，同功耗下速度提升15%，同性能下功耗降低30%。这些数字的意义可能都并不大，尤其在面对各种不同的IC设计时。

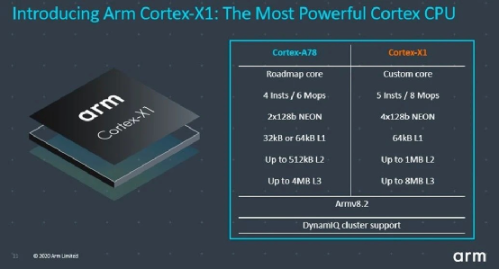

　　举个例子，骁龙888的CPU部分，大核心Cortex-X1。Cortex-X1是Arm的Greek家族CPU架构，它与当时一同公布的Cortex-A78在设计理念上就有较大差异。通常移动CPU更看重低功耗，并且要在功耗、性能与面积（PPA）之间达成平衡，功耗与能耗比更是每年Arm升级IP的重点。

　　但Cortex-X1是打破了这种传统的。其设计指针更偏向性能，且在功耗、面积方面有一定妥协。X1架构有了明显拓宽，在A78设计基础上，再加包括前端5-wide解码宽度，renaming带宽最高每周期8 Mop，NEON加倍，L2、L3 cache加倍等。Mop cache条目加倍，甚至比Intel Sunny Cove（十代酷睿）还要大。

　　比较具有代表性的是Re-order Buffer（ROB）增加到224条目，此前是160，以提升指令乱序与并行度。以前Arm在这方面是一直偏保守的。Arm以前曾提过，ROB拓宽带来的性能提升，与芯片面积增加，两者关系不呈线性，而且还需要以功耗为代价。Cortex-X1显然已经看破这些了。更多有关Cortex-X1的架构拓宽，不是本文要探讨的重点。

　　虽然论架构宽度，Cortex-X1的基础设计还是没法和苹果Firestorm（M1与A14）比，但Cortex-X1面向芯片制造商开始采用一种“Cortex-X Custom Program”授权计划。这种授权方式下，客户可以对微架构做进一步定制，比如说要求更大的ROB、改进的prefetcher等。我们不知骁龙888针对Cortex-X1的具体实施，不过它以性能为更高优先级的设计，致骁龙888产生不对等的功耗，设计与IP也是重要因素。

　　Arm在此前发布Cortex-X1时大力宣传了其IPC及性能提升，但对功耗和面积效益语焉不详。AnandTech猜测，X1面积和功耗都可能是A78的1.5倍；在预设功耗（power）下，X1核心的能效（energy efficiency，每焦耳的性能）会比A78糟糕23%[6]。

　　当然我们不能就此认定，骁龙888峰值性能下的功耗与能效比都是Cortex-X1的问题，而且Cortex-X1设计原则本身就是如此。骁龙888涉及到的问题可能覆盖了Arm、高通、EDA工具厂商，以及三星foundry。何况骁龙888 GPU部分的Adreno 660针对上代改进（提频）也比较仓促。单纯说骁龙888的功耗问题需要三星5LPE工艺背锅，显然是不靠谱的。

　　至于很多人说5nm“集体翻车”，前文谈到了台积电N5工艺与三星5LPE差异较大，演进方向也不同。而将5nm一概而论，以骁龙888和麒麟9000为例来说“这一代工艺都不行”更是无稽之谈。在麒麟9000的GPU IP上，Arm为Mali G78设计，堆至多24个核心原本就相当令人困惑。

　　即便要说台积电N5工艺“翻车”，或者三星5LPE“翻车”，这两辆车“翻”的姿势和方向应该也有很大差异。

　　最后提一提后续改进版工艺，三星方面自然就是4LPE了，而台积电则为N5P。4LPE的晶体管和大部分基本思路都与5LPE一致，不过金属互联间距有进一步的缩减；而台积电的N5P与N5有着相同的设计规则，完全的IP兼容性，同功耗下7%性能提升，同性能够下15%功耗降低。
