摘要：ZLG PSA系列可编程交流电源是亥姆霍兹线圈全新供电解决方案，延续传统【信号发生器+放大器】组合电源的优势，而且具备更便捷操作体验、更小占地空间、更低成本等优点。

亥姆霍兹线圈（Helmholtz coil）是由一对完全相同的圆形导体线圈组成，产生大体积的均匀磁场，可组合一维、二维与三维标准直流或交流磁场，模拟生物磁场、地磁环境与电磁干扰试验等，广泛应用于医疗、电子、材料等领域，如医疗应用中胶囊内镜机器人。

亥姆霍兹线圈由一对彼此平行且同轴的圆形连通线圈组成，两线圈间距与圆线圈半径相同，使两线圈内通过方向一致且大小相同的电流，其公共轴中点附近将产生较广的均匀磁场。在一维磁场的基础上，我们还可以进行二维、三维组合磁场的叠加，可提供交流磁场或直流磁场，并且电流和磁场具有非常稳定的线性关系。

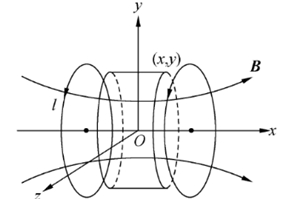

亥姆霍兹线圈一维电磁场

亥姆霍兹线圈产生稳定的磁场，就必须提供稳定的交流（直流）源输入。亥姆霍兹线圈产生交流低频磁场，其主流交流供电规格--电压：0~200Vac/频率：0.1~5000Hz。通常采用【信号发生器+放大器】组合作为亥姆霍兹线圈供电电源。信号发生器主要调节电压频率与相位角等参数，放大器主要对信号发生器信号功率放大输出，驱动亥姆霍兹线圈运行。【信号发生器+放大器】组合亥姆霍兹线圈供电电源也存在明显不足——体积大、接线复杂、成本高等，尤其是三维亥姆霍兹交流磁场的供电电源。

新一代高性能PSA系列可编程交流电源，延续【信号发生器+放大器】组合的电源优点，并且具备三相独立输出、多种输出模式、宽范围电压与频率输出（交流电压：0~400Vac、输出频率：0.1~5000Hz）、高精度电压与频率控制（控制精度高达0.01Hz）、良好用户操作体验等优势，是亥姆霍兹线圈优质供电电源。同等输出配置条件下，PSA系列可编程交流电源的供电方案现场配线更简单、占地空间更小、操作控制更便利、成本更低，是亥姆霍兹线圈全新供电解决方案。

亥姆霍兹线圈供电方案对比表

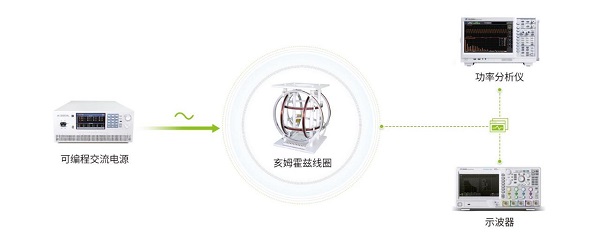

亥姆霍兹线圈全新供电解决方案

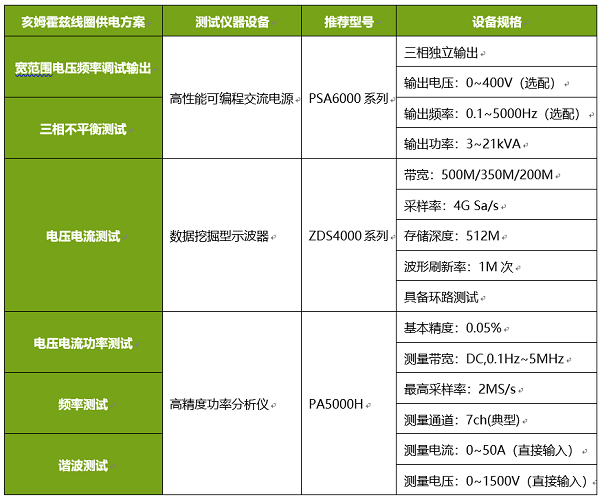

亥姆霍兹线圈全新供电解决方案的设备与项目
