光耦继电器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。

当两个不同的型号的光耦只有负载电流不同时，可以用大的负载电流的光耦代替小负载电流的光耦。

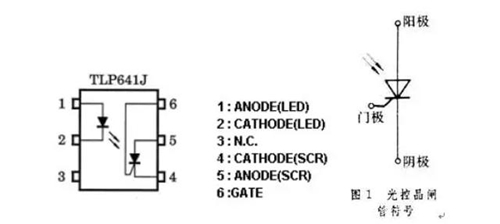

以六脚光耦TLP641J为例，说明其原理。

一个光控晶闸管(photo-thyristor)耦合(coupleto)一个砷化镓(galliumarsenide)红外发光二极管(diode)组成。左边1和2脚是发光二极管，当外加电压后，驱动发光二极管(LED)，使之发出一定波长的光，以此来触发光控晶闸管。

光控晶闸管的特点是门极区集成了一个光电二极管，触发信号源与主回路绝缘，它的关键是触发灵敏度要高。光控晶闸管控制极的触发电流由器件中光生载流子提。光控晶闸管阳极和阴极间加正压，门极区若用一定波长的光照射，则光控晶闸管由断态转入通态。为提高光控晶闸管触发灵敏度，门极区常采用放大门极结构或双重放大门极结构。

为满足高的重加电压上升率，常采用阴极发射极短路结构。小功率光控晶闸管常应用于电隔离，为较大的晶闸管提供控制极触发;也可用于继电器、自动控制等方面。大功率光控晶闸管主要用于高压直流输电。

当1和2脚加上5V以上电源后，就能使发光管发光，驱动光控晶闸管进入通态，此时，5和4脚构成一个电阻，阻值大约为10K。当1和2不加电压时，则4和5可以看成一个无穷大的电阻。

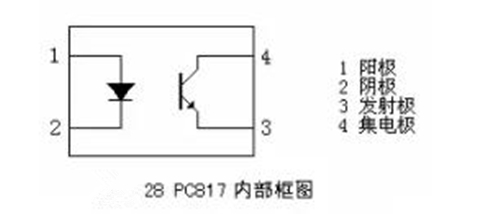

pc817是常用的线性光耦，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。普通光电耦合器只能传输数字信号(开关信号)，不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

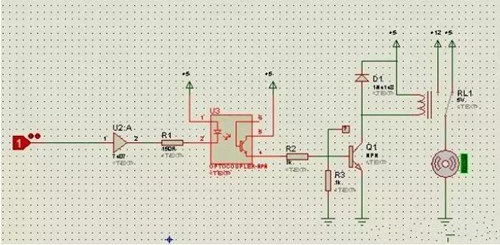

应用电路：光耦控制继电器电路
