一种提供衰减的电子元器件, 广泛地应用于电子设备中的衰减器

2020-11-01
来源:沈苗

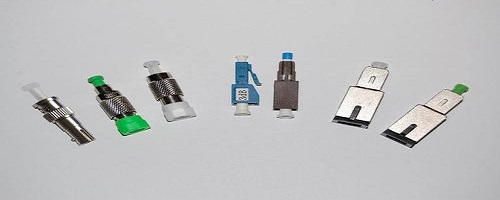

什么是光衰减器?它有什么特点?你知道它的工作原理吗?当两段光纤进行连接时,必须达到相当高的对中精度,才能使光信号以较小的损耗传输过去。反过来,如果将光纤的对中精度做适当的调整,就可以控制其衰减量。位移型光衰减器就是根据这个原理,有意让光纤在对接时,发生一定的错位。

使光能量损失一些,从而达到控制衰减量的目的,位移型光衰减器又分为两种:横向位移型光衰减器、轴向位移型光衰减器。横向位移型光衰减器是一种比较传统的方法,由于横向位移参数的数量级均在微米级,所以一般不用来制作可变衰减器,仅用于固定衰减器的制作中,并采用熔接或粘接法,到目前仍有较大的市场,其优点在于回波损耗高,一般都大于60dB。轴向位移型光衰减器在工艺设计上只要用机械的方法将两根光纤拉开一定距离进行对中,就可实现衰减的目的。这种原理主要用于固定光衰减器和一些小型可变光衰减器的制作。


薄膜型光衰减器

这种衰减器利用光在金属薄膜表面的反射光强与薄膜厚度有关的原理制成。如果玻璃衬底上蒸镀的金属薄膜的厚度固定,就制成固定光衰减器。如果在光纤中斜向插入蒸镀有不同厚度的一系列圆盘型金属薄腊的玻璃衬底,使光路中插入不同厚度的金属薄膜,就能改变反射光的强度,即可得到不同的衰减量,制成可变衰减器。

衰减片型光衰减器

衰减片型光衰减器直接将具有吸收特性的衰减片固定在光纤的端面上或光路中,达到衰减光信号的目的,这种方法不仅可以用来制作固定光衰减器,也可用来制作可变光衰减器。

如何测量衰减器网络特性阻抗

特性阻抗是什么

假设一根均匀电缆无限延伸,在发射端的在某一频率下的阻抗

如何测量衰减器网络特性阻抗

测量特性阻抗时,可在电缆的另一端用特性阻抗的等值电阻终接,其测量结果会跟输入信号的频率有关。

特性阻抗的测量单位为欧姆。在高频段频率不断提高时,特性阻抗会渐近于固定值。

例如同轴线将会是50或75欧姆;而双绞线(用于电话及网络通讯)将会是100欧姆(在高于1MHz时)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。

相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。以上就是衰减器解析,希望能给大家带来帮助。
