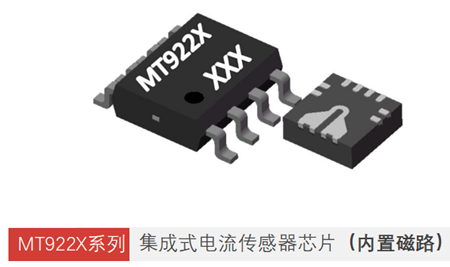

MT9221／MT9223是专为电流检测应用开发的内置磁路的集成式电流检测芯片。是一种成本低廉、结构简单的高精度电流检测方案。该芯片通过 MagnTek 一级代理商“易科公司”全面发售中。

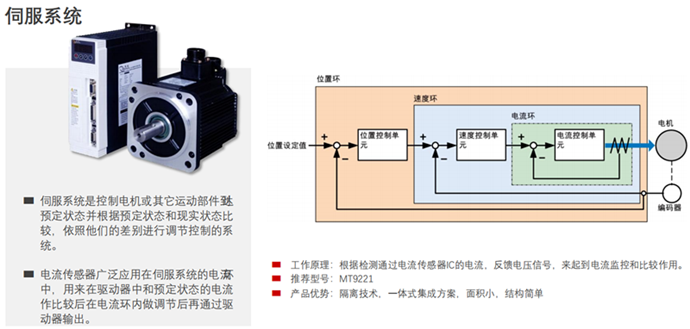

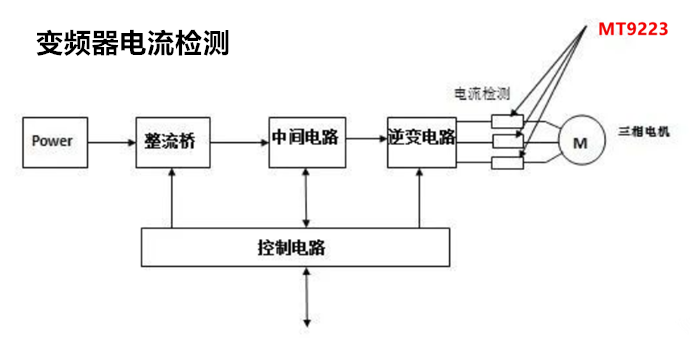

由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现具有2600Vrms或2400Vrms隔离的交直电流（0～±50A）检测解决方案。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1．5％ 的典型准确特性。推荐应用领域：光伏，不间断电源，变频器，伺服系统等。

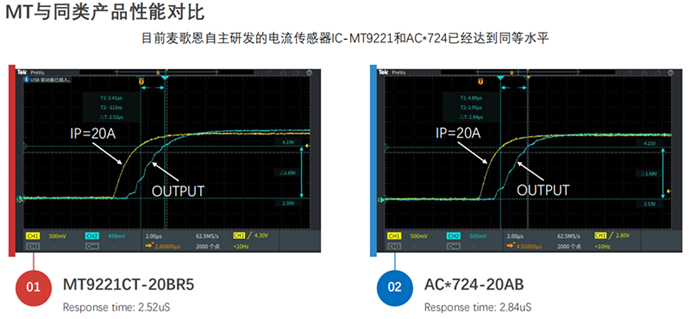

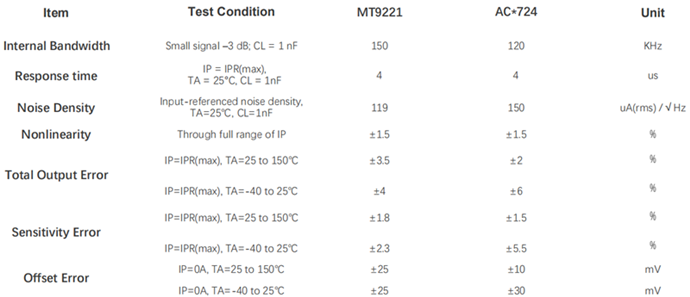

MT9221 VS ACS724 参数

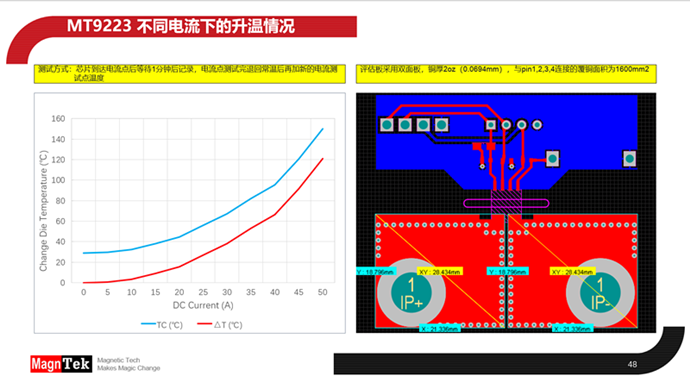

MT9223产品特征：
－ 电压范围4．5～5．5V
－ 温度范围－40～125℃
－ 高速带宽150kHz
－ 非线性度＜±0．5％ （typ．）
－ 精度 ＜ ±1．5％ （typ．）
－ 响应时间 ＜ 4us （typ．）
－ 低噪声 120uA／√Hz （typ．）
－ 隔离电压 2400 VRMS
－ 最大±50A测量范围
－ 外部磁场干扰抑制能力

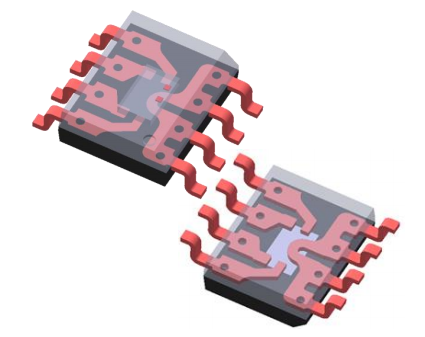

－ 内部集成电流导体回路
－ 内部集成温度补偿
－ 零磁滞
－ 比例输出
－ SOP－8
－ 符合RoHS：（EU）2015／863

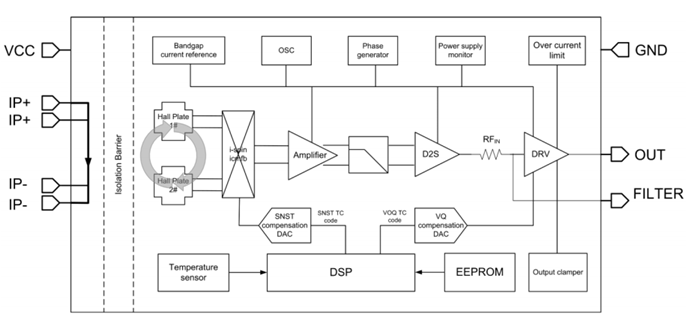

芯片内部框图

MT9221／MT9223选型表格：

交流型号 电流范围

MT9221CT－06BR5 6A

MT9221CT－10BR5 10A

MT9223CT－20BR5 20A

MT9223CT－25BR5 25A

MT9223CT－30BR5 30A

MT9223CT－40BR5 40A

MT9223CT－50BR5 50A

直流型号 电流范围

MT9221CT－12UR5 12A

MT9223CT－20UR5 20A

MT9223CT－30UR5 30A

MT9223CT－35UR5 35A

应用领域
Pin to Pin 替换 ACS712 或 ACS724
小功率逆变器电流检测

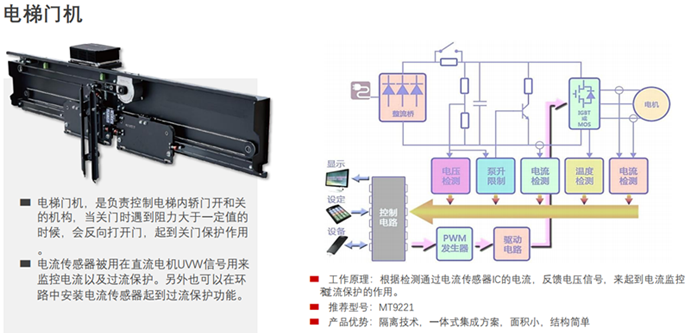

电机相位和轨道电流检测
PV串式逆变器
充电器和转换器
开关电源
过电流保护

技术支持及芯片供应，由MagnTek中国区一级代理商 “易科公司” 提供 。
