近日，清华大学化工系魏飞教授和张如范副教授团队在碳纳米管耐疲劳性能研究方面取得重大突破，首次以实验形式测试了厘米级长度单根碳纳米管的超耐疲劳性能。相关成果以“超耐久性的超长碳纳米管”（Super-durable Ultralong Carbon Nanotubes）为题，于8月28日在线发表于国际顶级学术期刊《科学》（Science）上。

　　超强超韧和超耐疲劳性能的材料，在航空航天、军事装备、防弹衣、大型桥梁、运动器材、人造肌肉等众多领域都面临巨大的需求。碳纳米管是典型的一维纳米材料，也是目前已知的力学强度最高和韧性最好的材料，其宏观强度和韧性均比目前广泛使用的碳纤维和芳纶等材料高出一个数量级以上。然而，由于其小尺寸特性以及难以被测试的特点，单根碳纳米管的疲劳行为以及疲劳破坏机制研究是该领域长期未能搞清楚的重大难题。由于疲劳可以在应力水平远低于静态断裂强度的情况下发生，探究疲劳行为和潜在的破坏机制对于新材料的长期可靠性评估及应用具有极为重要的意义。

　　为开展单根厘米级长度碳纳米管的疲劳力学行为测试，研究团队设计搭建了一个非接触式声学共振测试系统（non-contact acoustic-resonance-test，ART）。与基于电子显微镜的纳米材料测试系统相比，ART系统具有多方面优势，该系统不仅避免了电子束导致的样品损伤，也使得厘米长度的一维纳米材料的疲劳测试成为可能，同时还解决了小尺寸样品夹持以及高周次循环载荷的施加问题。

　　图1. 超长碳纳米管的耐疲劳性能。（A-E）厘米级超长碳纳米管样品；（F-G）非接触式声学共振测试系统机理示意图；（H-I）超长碳纳米管的耐疲劳性能。

　　该研究发现，碳纳米管展现出惊人的超耐疲劳特性。在大应变循环拉伸测试条件下，单根碳纳米管可以被连续拉伸上亿次而不发生断裂，并且在去掉载荷后，其依然能保持初始的超高抗拉强度，耐疲劳性优于目前所有工程纤维材料。与一般传统材料的疲劳损伤累积机制不同，其疲劳破坏呈现出整体破坏性，不存在损伤累积过程，初始缺陷的生成对碳纳米管的疲劳寿命起主导作用。此外，其耐疲劳性受到温度影响，表现出随着温度升高而下降的特点。

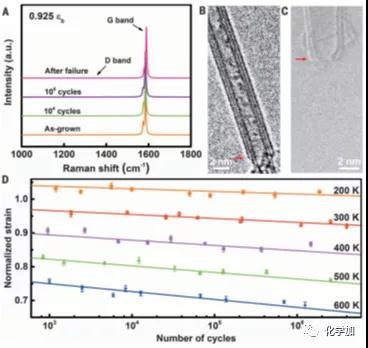

　　图2. 超长碳纳米管在不同温度下的疲劳行为

　　这项工作揭示了超长碳纳米管用于制造超强超耐疲劳纤维的光明前景，同时为碳纳米管在许多领域应用的寿命设计提供了重要的参考依据。

　　论文通讯作者为清华大学化工系教授魏飞和副教授张如范，第一作者为清华大学化工系2016级博士生白云祥，其他参与研究的作者包括清华大学化工系硕士生岳鸿杰、博士生申博渊、孙斯磊，清华大学航天航空学院李喜德教授、徐志平教授、王海东副教授以及博士生王进、王识君。

　　该研究工作得到国家自然科学基金委员会和科技部国家重点研究发展计划资助。

　　?
