PLC和变频器屏蔽线的接法原则

　　为防止plc和变频器之间的控制信号线受空间电磁场的干扰，可在这些控制信号线的外层接屏蔽线，以提高系统的抗干扰能力。此种接线一定要注意，对屏蔽的接地点只能选取一点。不管是在PLC一边，还是在变频器的一边。一般选在信号接收端，即变频器一边。这样，可提高系统的抗干扰能力。如果屏蔽线在两端都接地，会使屏蔽线上有电流流过，不但不能提高系统的抗干扰的能力，反而会加重外界对PLC的干扰。

　　PLC和变频器屏蔽线的接法遵守下面的原则：

　　⒈屏蔽线尽量靠尽电势低的一端，可以这么理解，一般我们认为地电势为“0”，而在事实情况下，如有两个接地端，某一时刻两个接地端会存在电势差，在两个接电线之间将会有电流经过，这也是一种干扰。

　　⒉在实际应用中如果控制电缆经过的场所比较复杂需要多端接地的时候，我们一般采取割断屏蔽层，再不同的地方接地。较厂的控制设备通讯电缆屏蔽层接地也常采取这种方式。

　　plc系统设计步骤_plc控制系统设计步骤 　　1，对控制系统的控制要求要进行详细了解

　　也就是有哪些输入信号，采用什么控制方式；哪些输出到plc外部，通过什么元件执行驱动负载。等等。

　　2，控制系统初步方案设计

　　控制系统设计是一个逐步完善的过程。确定一个初步控制方案，解决主要控制部分，对于其他不太重要的可以暂不考虑。

　　3，根据控制要求确定输入输出元件，绘制输入输出接线图和主电路图

　　根据输入输出量选择合适的控制元件，计算需要的输入输出点数，选择合适的plc机型。根据plc机和输入输出控制元件绘制plc接线图。

　　4，根据控制要求和输入输出接线图绘制梯形图

　　关键的这一步现在都是在计算机上通过软件进行编程，梯形图的设计除了要掌握plc的各种指令，还要了解plc的基本工作原理和硬件结构。编程过程中可以通过软件查找和帮助功能可以更快的找到自己所需的指令块。

　　5，完善上述设计内容

　　完善和简化梯形图，可以进一步修改和完善接线图和主电路甚至初步设计方案，加入监控，报警，显示，保护等功能措施，进行统一完善。

　　6，模拟仿真调试

　　对所编梯形图进行仿真后，确保梯形图没有问题后再进行联机调试。仿真软件对某些指令是不支持的，这部分只能在plc上进行模拟调试或现场调试。

　　7，安装设备调试

　　将梯形图下载到plc，根据线路图进行控制元件的安装和接线，在电气控制设备上进行试运行。

　　plc组合电路设计编程方法

　　控制电路根据逻辑关系可以分为组合电路和时序电路，在一个复杂的控制电路中可能包含了这两种电路。

　　组合电路的设计

　　控制结果只和输入有关的电路叫组合电路，由于组合电路的控制结果只和输入变量的状态有关，所以，可以用逻辑代数通过计算得出。

　　组合电路梯形图设计步骤一般如下：

　　（1）根据控制条件列出真值表。 　　（2）由真值表写出逻辑表达式并进行简化。 　　（3）根据逻辑表达式画梯形图。

　　例如将楼梯走廊内一个普通的双控开关用plc来进行控制，设计出plc控制接线图和梯形图。

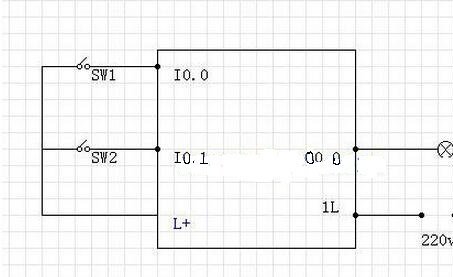

　　a.根据要求画出plc接线如图。

　　plc接线图

　　b.按照题意得知两个开关有4种状态，当只有其中一个开关动作的时候灯亮，当两个开关都动作或者都不动作的时候灯不亮，画出真值表。

　　真值表

　　由真值表写出逻辑表达式

　　E=s2非s1+s2s1非

　　c.根据逻辑表达式画出梯形图。

　　梯形图
