如何选择可编程控制器,可编程控制器分类、性能指标介绍

2020-07-18
来源:21IC

可编程控制器的作用日渐突出,各大器件中均含有可编程控制器。为增进大家对可编程控制器的了解,本文将对可编程控制器选型技巧、可编程控制器分类以及可编程控制器的技术性能指标进行介绍。

一、可编程控制器选型技巧

1. 可编程控制器PLC的品牌有:西门子三菱、施耐德、台达、ABB、AB、松下、欧姆龙、信捷、永宏、汇川、LS等等种类。所以一般品牌选择上可以根据客户需要选择知名度高的或者小品牌的都可以。




2. 一般机型选择则是满足系统编程工程需要为原则,不需要追求过大过多。对于开关量为主的项目,则根据输入输出点多少来分配选择PLC。对于模拟量为主的项目,则根据模拟量输入输出路数的多少来选择PLC的模拟量模块。

3. 对于工程中运算要求高、PID运算、网络通信等等复杂程度较高的项目,我们优先选择处理速度快的中高档PLC。

4. 对于含有高速计数器、凸轮模拟运算、RS232、RS485之类的,我们优先选择智能控制模块。

二、可编程控制器的分类

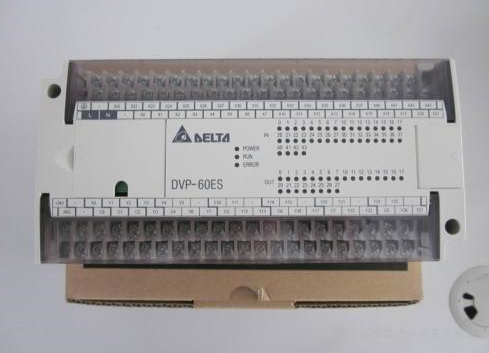

1.整体式可编程控制器

整体式又叫做单元式或箱体式。这种可编程控制器的CPU模块、I/O模块和电源装在一个箱体机壳内,结构非常紧凑。它的体积小、价格低,小型可编程控制器一般采用整体式结构。整体式可编程控制器提供多种不同I/O点数的基本单元和扩展单元供用户选用,基本单元内包括CPU模块、I/O模块和电源,扩展单元内只有I/O模块和电源,基本单元和扩展单元之间用扁平电缆连接。

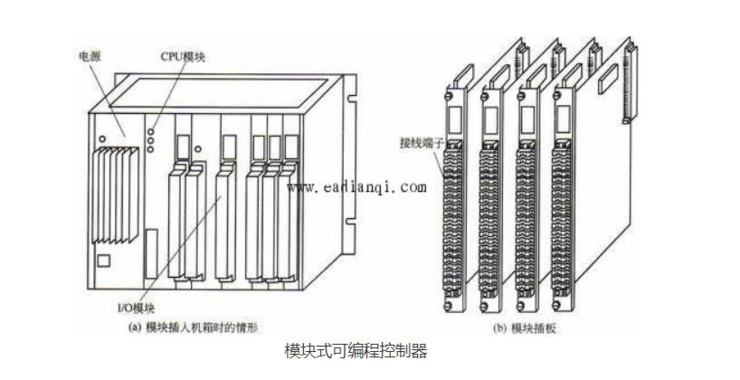

2.模块式可编程控制器

模块式又叫积木式。大、中型可编程控制器和部分小型可编程控制器采用模块式结构。模块式可编程控制器用搭积木的方式组成系统,它由框架和模块组成。模块插在模块插座上,后者焊在框架中的总线连接板上。

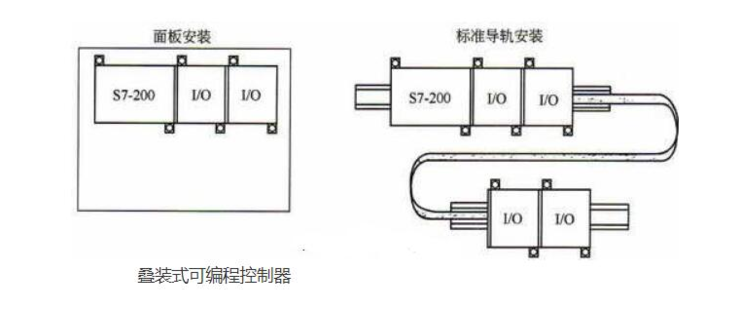

3.叠装式可编程控制器

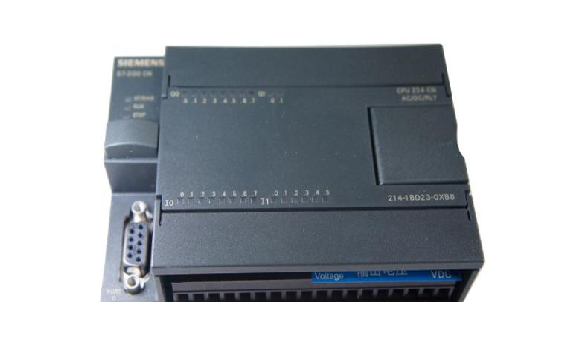

叠装式结构是整体式和模块式相结合的产物。把某一系列可编程控制器工作单元的外形都做成外观尺寸一致的,CPU、I/O及电源也可做成独立的,不使用模块式可编程控制器中的母板,采用电缆联接各个单元,在控制设备中安装时可以一层层地叠装,这就是叠装式可编程控制器。如西门子公司的S7-200型号PLC属于叠装式可编程控制器。



整体式PLC一般用于规模较小,输入输出点数固定,以后也少有扩展的场合;模块式PLC一般用于规模较大,输入输出点数较多,输入输出点数比例比较灵活的场合;叠装式PLC具有前二者的优点。

三、可编程控制器技术性能指标

可编程控制器的种类很多,用户可以根据控制系统的具体要求选择不同技术性能指标的PLC。可编程控制器的技术性能指标主要有以下几个方面。

1.指令系统

指令系统是指PLC所有指令的总和。可编程控制器的编程指令越多,软件功能就越强,但掌握应用也相对较复杂。用户应根据实际控制要求选择合适指令功能的可编程控制器。

2.存储容量

PLC的存储器由系统程序存储器,用户程序存储器和数据存储器三部分组成。PLC存储容量通常指用户程序存储器和数据存储器容量之和,表征系统提供给用户的可用资源,是系统性能的一项重要技术指标。


3.通信功能

通信有PLC之间的通信和PLC与其他设备之间的通信。通信主要涉及通信模块,通信接口,通信协议和通信指令等内容。PLC的组网和通信能力也已成为PLC产品水平的重要衡量指标之一。


4.输入/输出点数

可编程控制器的I/O点数指外部输入、输出端子数量的总和。它是描述的PLC大小的一个重要的参数。

5.扫描速度

可编程控制器采用循环扫描方式工作,完成1次扫描所需的时间叫做扫描周期。影响扫描速度的主要因素有用户程序的长度和PLC产品的类型。PLC中CPU的类型、机器字长等直接影响PLC运算精度和运行速度。

以上便是此次小编带来的“可编程控制器”相关内容,通过本文,希望大家对可编程控制器选型、可编程控制器分类以及可编程控制器技术性能指标具备一定的了解。
