连接器的使用十分常见，因此大家对于连接器都有所认识。对于连接器的种类、连接器的定义等知识，小编在往期连接器系列文章中均有所提及。为增进大家对连接器的了解，本文将对D-SUB连接器的种类类型和天线端口连接器予以介绍。

一、D-SUB连接器种类介绍

D-SUB连接器，因为接口的形状看起来像一个大写字母“D”，所以我们俗称把这种类型的连接器称为D-SUB，这是一种模拟信号或者数字接口信号的接口连接器。在我们现实生活中经常用到这种连接器的地方有打印机线上的，显示屏线上等地方。

那连接器厂家生产的D-SUB连接器有多少种类型呢?生产的D-SUB连接器分类有：DB焊线式、DBH打端式、DML压线式、DMS直插式、DMR弯插板式、DMRH弯插板式、57S直插式、57BR弯插板式、DRB车针式、HDC超薄式;还有DVI系列、VGA系列、DR系列、HDR系列、SCSI系列、大电流系列等。

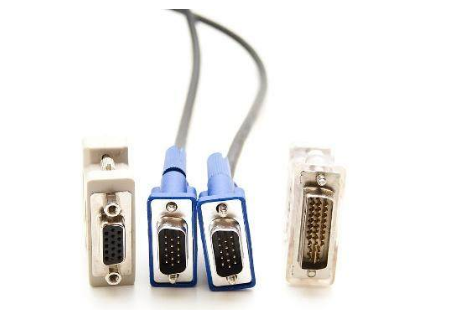

这些D-SUB连接器现在用得最多的还是VGA系列和DVI系列这两种，典型上、我们个人用的电脑上应用得最多的就是VGA系列(DA15公头、母头)，并口(DB25母头)，COM串口(DE9公头)等。这种类型的D-SUB连接器可能太多分类了，所以现在的人们习惯性的用DB头来称呼这种类型的连接器。

二、天线端口连接器

在天线上预留一个用于电缆连接的射频连接器会使天线的使用方便许多。然而，同轴射频连接器的历史却并不悠久，1930年出现了最早的射频连接器，UHF频段 的同轴射频连接器。上个世纪40年代，美国人为其5GHz以下的军用设备设计了一种用螺纹连接的射频连接器，这就是我们常用的N型连接器(见下图)，以后 虽有改进，并将工作频率提升到了18GHz，但其工作原理和形态特征基本没有什么变化。以后出于小型化等因素的考虑，人们又设计出了BNC型、SMA型等 等多种型式连接器，但最初的设计思想始终不离其中。

但在近些年来，情况有了一些改变。国外的一些跨国集团在同轴连接器的技术创新方面加大了投入，如RADIALL联合HUBER+SUHNER公司开发出了 SMA和N型连接器的快速连接形式，QNA和QN型连接器。这种新型的连接器和原来的SMA、N型连接器相比，具有插拔快速，在振动环境中不易松脱，插合 后不影响电缆360°旋转，并可实现密集安装等优点，目前已在一些领域取代了原来传统的同轴连接器。

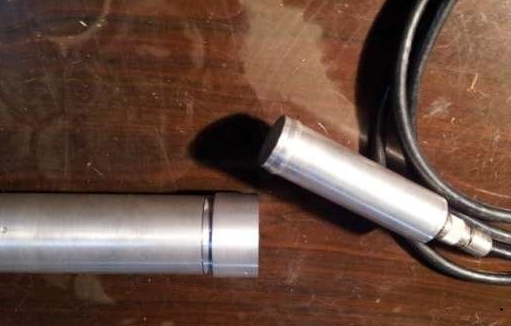

快插自锁型连接器用在野外工作的天线上也还是有些问题，和以前N型、SMA型连接器一样，这种连接器本身是不具备防水功能的，在未插合状态下还有 沙尘防护的问题。最近成都的一家科技企业天石雨科技对这个问题进行了仔细研究，开发出了一种非接触快插自锁的射频连接器。与传统连接器端口结构开放不同的是，这种连接器的端口是封闭的，因此具备良好的防水、防尘功能，在野外使用也不需要专门的防水措施，甚至在水中进行湿连接，也能保证信号的畅通，对于野外 工作的天线特别方便。下图是一种装在全向天线端口上的非接触快插连接器实物图。

当然，同传统连接器相比，这种非接触快插连接器还有其它不同之处。由于是非接触式的，这种非接触快插连接器不是直流短路的，另外工作频带也不象传统连接器那样宽，可以从直流一直到十几个GHz，甚至更高，但也是可以工作在一个倍频甚至更宽的频带上，这在目前大多数的无线工程中，都还足以敷用。
