电路设计软件的诞生为设计增添了便利，每一款电路设计软件均具有各自特性。对于电路设计软件，小编通常以protel为例。为增进大家对电路设计软件的了解，本文将对一些protel电路设计软件相关问题加以讲解。

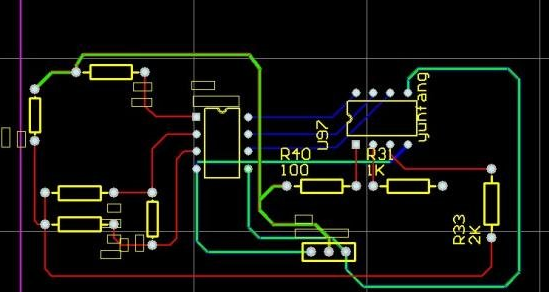

问：请问在protel99se中倒入pads文件， 为何焊盘属性改了，

答：这类问题，一般都需要手工做调整，如修改属性等。

问：在protel99se中pcb打印输出时，如何让焊盘孔显示出来?

答：在protel中如何放焊盘孔是方形的焊盘。

问：如何自动布线中加盲，埋孔?

答：设置自动布线规则时允许添加盲孔和埋孔

问：protel的执行速度太慢，太耗内存了，这是为什么?而如allegro那么大的系统，执行起来却很流畅!

答：最新的protel软件已不是完成一个简单的pcb设计，而是系统设计，包括文件管理、3d分析等。只要piii,128m以上内存，protel亦可运行如飞。

问：在打开内电层时，放置元件和过孔等时，好像和内电层短接在一起了，是否正确 ?

答：内电层显示出的效果与实际的缚铜效果相反，所以是正确的

问：请问正版protelse多少钱???

答：看你有什么具体要求了

问：protel99se6的pcb通过specctra interface导出到specctra10.1里面，发现那些没有网络标号的焊盘都不见了，结果specctra就从那些实际有焊盘的地方走线，布得一塌糊涂，这种情况如何避免?

答：凡涉及到两种软件的导入/导出，多数需要人工做一些调整。

问：protel99se9层次图的总图用edit\export spread生成电子表格的时候，却没有生成各分图纸里面的元件及对应标号、封装等。如果想用电子表格的方式一次性修改全部图纸的封装，再更新原理图，该怎么做？

答：点中相应的选项即可。

问：作硬件设计是不是一定要会protel？

答：未必，但会protel,不失为一种捷径。

问：在pcb中有画弧线? 在画完直线,接着直接可以画弧线具体如dos版弧线模式那样!能实现吗?能的话,如何设置?

答：可以，使用shift+空格可以切换布线形式。

问：vdd和gnd都用焊盘连到哪儿了，怎么看不到呀

答：打开网络标号显示。

问：如何把敷铜区中的分离的小块敷铜除去 ?

答：在敷铜时选择"去除死铜" 。

问：能告诉将要推出的新版本的protel的名称吗?简单介绍一下有哪些新功能?protel手动布线的推挤能力太弱 。

答：protel dxp，在仿真和布线方面会有大的提高 。

问：如何去掉pcb上元件的如电阻阻值，电容大小等等，要一个个去掉吗，有没有快捷方法 ?

答：使用全局编辑，同一层全部隐藏 。

问：为何99se存储时要改为工程项目的格式 ?

答：便于文件管理。

问：焊盘与地所连线如何设置宽度 ?

答：包地前设置与焊盘的连接方式

问：能否在做pcb时对元件符号的某些部分加以修改或删除?

答：在元件属性中去掉元件锁定，就可在pcb中编辑元件，并且不会影响库中元件。

问：如何修改一个集成电路封装内的焊盘尺寸?

答：在库中修改一个集成电路封装内的焊盘尺寸大家都知道，在pcb板上也可以修改。(先在元件属性中解锁)

问：哪种cad的pspice好用 ?

答：由于基于spicse模型的仿真算法已非常成熟和没有新的突破，各eda软件在这方面的工具无实质性的区别。

问：高速的时钟线如果布在电源或地层,有什么影响?

答：因设计而异。

问：如何修改一个集成电路封装内的焊盘尺寸? 若全局修改的话应如何设置?

答：全部选定，进行全局编辑 。

问：如何把布好pcb走线的细线条部分地改为粗线条 ?

答：双击修改+全局编辑。注意匹配条件。修改规则使之适应新线宽。

问：怎样从protel99中导入gerber文件 ?

答：protel pcb只能导入自己的gerber,而protel的cam可以导入其它格式的gerber。

问：powpcb的文件怎样用protel打开?

答：先新建一pcb文件，然后使用导入功能达到。

问：在protel99se中设计xilinx的cpld,可否用vhdl语言?

答：在protel99se中设计xilinx的cpld,使用vhdl语言，需要单独购买一个接口软件。在下一版本中，可直接用vhdl语言输入。

问：我用的protel 99版加入汉字就死机,是什么原因?

答：应是d版所致。

问：如何实现多个原器件的整体翻转?

答：一次选中所要翻转的元件。

问：新器件的封装库和原理图库哪里有?

答：protel站点有protel的库研发中心，不断更新库资源。正版用户可以免费获得这些资源。

问：自动布线的锁定功能不好用，系统有的会重布，不知道怎么回事?

答：最新的版本无此类问题。

问：怎么让做的资料中有孔径显示或符号标志，同allego一样 ?

答：在输出中有选项，可以产生钻孔统计及各种孔径符号。

问：直接画pcb板时，如何为一个电路接点定义网络名?

答：在net编辑对话框中设置。

问：如何将一块实物硬制版的布线快速、原封不动地做到电脑之中?

答：最快的办法就是扫描，然后用bmp2pcb程序转换成胶片文件，然后再修改，但你的pcb精度必须在0.2mm以上。
