单片机仿真软件的存在，为仿真提供了便捷。每一款单片机软件均具有其独特意义，为增进大家对单片机仿真软件的认识，本文将基于两方面介绍单片机仿真软件：1.proteus单片机仿真软件编译器介绍，2.proteus单片机仿真软件快捷键介绍。

一、proteus编译器

1.PROTEUS 简介

Proteus 是英国 Labcenter 公司开发的电路分析与仿真软件。该软件的特点是：

①集原理图设计、 仿真和 PCB 设计于一体，真正实现从概念到产品的完整电子设计工具

②具有模拟电路、数字电路、 单片机应用系统、嵌入式系统(不高于 ARM7)设计与仿真功能

③具有全速、单步、设置断点等多 种形式的调试功能

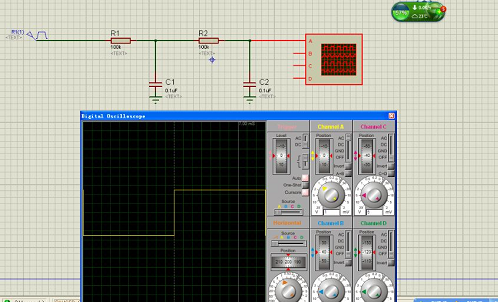

④具有各种信号源和电路分析所需的虚拟仪表

⑤支持 Keil C51 uVision2、 MPLAB 等第三方的软件编译和调试环境

⑥具有强大的原理图到 PCB 板设计功能，可以输出多种格式的电路设计报表。拥有 PROTEUS 电子设计工具，就相当于拥有了一个电子设计和分析平台。

2.PROTEUS 组成

Proteus 软件自 1989 年问世至今，经历了近 20 年的发展历史，功能得到了不断的完善，性能 越来越好，全球的用户也越来越多。PROTEUS 之所以在全球得到应用，原因是它具有自身的特点 和结构。PROTEUS 电子设计软件由原理图输入模块(简称 ISIS) 、混合模型仿真器、动态器件库、 高级图形分析模块、处理器仿真模型及 PCB 板设计编辑(简称 ARES)六部分组成。

3.注意事项

(1) 因为Proteus中自带的汇编编译器都是使用命令行命令进行编译。在菜单Source-》Define code generation tools打开的对话框中，有一项参数是Command Line，对于代码生存工具ASEM51来说，默认的命令行参数可能类似于%1 /INCLUDES:C：Program FilesLabcenter ElectronicsProteus 7 ProfessionalTOOLSASEM51，其中%1代表的是源代码，/INCLUDES：后面跟着的是包含路径，该路径下的*.mcu文件即是通常的SFR定义文件。其实这一参数并不需要设置，通常我们的Command Line参数设置为%1即可。

(2) 另外，这个/INCLUDES：的路径参数设置也是有问题的。因为它的中间包含了空格，ASEM51汇编器会把它认为是几个参数，因而会出现too many parameters的错误。

(3)同样的道理，如果你的汇编程序存储的路径或文件名中包含了空格或一些其它有可能使用命令行出现错误的字符，编译时也会出现错误。提示可能是@@@@file not found： F:1.a51@@@@，和F:1 2a.lst not found.

(4) 另外需要注意的是，ASER51不支持$符号，即不能使用类似JMP $的命令。具体还有哪些使用中还需要注意的问题，欢迎跟贴。

(5) 文件名不能太长。

二、proteus常用快捷键

F8：全部显示 当前工作区全部显示

F6：放大 以鼠标为中心放大

F7：缩小 以鼠标为中心缩小

G：栅格开关 栅格网格

Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用

F2：栅格威0.5mm 显示栅格为0.5mm，在pcb的时候很有用

F3：栅格威1mm 显示栅格为1mm，在pcb的时候很有用

F4：栅格威2.5mm 显示栅格为2.5mm，在pcb的时候很有用

Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等

x：打开关闭定位坐标 显示一个大十字射线

m：显示单位切换 mm和th之间的单位切换，在右下角显示

o：重新设置原点 将鼠标指向的点设为原点

u：撤销键

Pgdn：改变图层

Pgup：改变图层

Ctrl+Pgdn：最底层

Ctrl+pgup：最顶层

Ctrl+画线：可以划曲线

R：刷新

+-：旋转

F5：重定位中心
