众所周知，万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及开云棋牌官网在线客服的一些参数(如β)等。

本文详细阐述了万用表的使用方法。

万用表的基础功能只有四种：测通断、测电阻、测电压、测电流(有些电能表还有测量晶体管的能力，这不属于普遍功能，这里就不说了)。其中电压电流又可分为直流电压、交流电压和直流电流、交流电流。这五个功能区中，除了测通断只有一个档位以外，其余四个部分都分成了多个数值。在测量时，这些数值应该怎么选呢?

万用表数值的选择

选择具体档位时，要分三步：第一，确认测量内容(这个不用说了，测的是交流还是直流，要测电压还是电流，这个必须先搞清楚);第二，估算测量数值，比如家庭电路的电压，电压就在220V左右;第三，选择档位——选择距离估算数值最近、且大于估算数值的档位。比如家庭电路估算值为220V，就应该选择交流电压区域数字大于220V，且距离220V最近的档位。

如果选择的档位小于实际测量值，则有可能烧毁万用表;但是档位越大，测得的数值就越不精准——这是上述选择档位方法的原因。如果无法估算数值，则应该调到功能区最大的一个数值进行测量，将所得数值作为估算结果，重新进行选择和测量。

万用表表笔的接法

万用表的表笔插孔一般有3个或4个，那两根表笔分别应该插到哪个插孔里呢?

黑色表笔，永远插在COM插孔中。红色表笔，按照测量内容不同，所插入的插孔也不同——测量大电流(大于等于20A)时，无论是交流电还是直流电，红色表笔都应该插到“20A”插孔中(看插孔旁边的标识)。

3个表笔插孔的万用表，在测量除了大电流以外的所有内容时，都将红色表笔插入最后一个插孔(三个插孔分别是COM孔，20A孔，和VΩmA孔)。

4个表笔插孔的万用表，将VΩ和mA孔分开了——此时测量小电流时，红色表笔插入mA孔内。测量电压、电阻和通断时，红色表笔插入VΩ孔。

注意这是“简述”，并不是详细描述万用表的结构。我尽量用最普通的语言，说到让毫无电工基础知识的人也能听懂。

万用表的根本是个电流表——它的工作，就是通过测量电流，并利用简单的公式计算(欧姆定律，公式是I=U/R，电流等于电压和电阻之比)，得到我们想要的结果。

那它是怎么测量电流的呢?这就是万用表的灵魂部件——磁电式直流电流表(又叫微安表)，这东西的精确度极高，但是可承受的电流很小。为了防止微安表被烧毁，万用表会在内部与微安表并联一个电阻，进行分流。并联电阻和微安表的电阻是已知的，利用公式I=I1*(R1+R2)/R2(R2为分流电阻的阻值)，可轻易算出线路中的实际电路大小——此时并联的这个电阻，叫做“分流电阻”。

测量电压

则是与微安表并联了一个电阻，这个电阻可以起到分压的作用(这个电阻叫倍增电阻)。分压公式是U倍增：U测量=R倍增：R微安表——U倍增可以利用微安表测量倍增电阻的电流，根据I=U/R得出。于是，测量结果U测量就可以轻易计算出来了。

直流电的电压、电流都可以直接测出来，但是交流电的电压、电流方向一直在变化，又该怎么测呢?其实也不难，是在万用表内部加了一个半波整流电路，将交流电变成直流电，再测。

测通断

通断档是电阻档的衍生功能，同样是在测量线路两端加电压，如果线路是接通的(电阻计较小)，电流就可以回到万用表，并接通万用表里的小喇叭，发出蜂鸣声——一般使用蜂鸣档测试时，显示屏上会同时显示出线路中的电阻值。

测量电阻

万用表内部的电池就起到作用了——利用电池给待测物体两端加压，并测量此时经过物体的电流。加压的数值是已知的，因此利用欧姆定律公式，即可轻易算出物体的电阻。

这里我们详细介绍一下，万用表测电阻的基本操作方法:

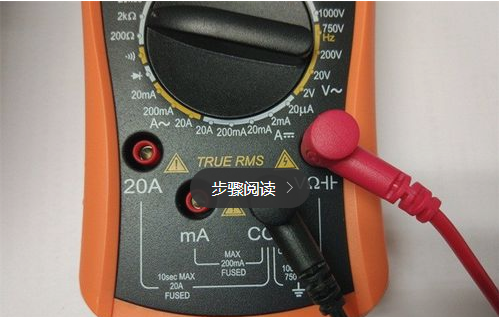

1、首先连接表笔，万用表的选择可以是指针也可以是数显的，红色表笔插入VΩ档，黑色表笔插在COM端，确保万用表正常。

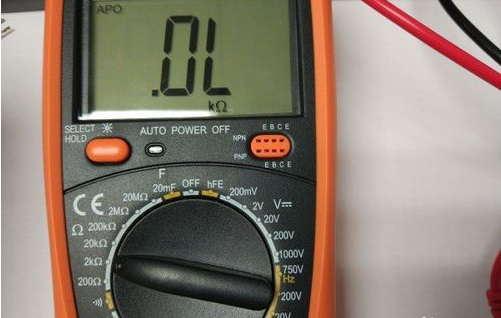

2、旋转万用表档位，测量电阻就要使用电阻档，如果不确定电阻值多少，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。

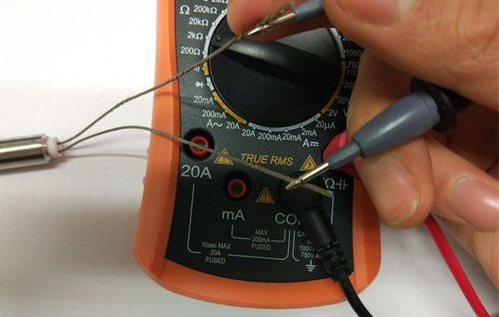

3、连接电阻器的两段，表笔随便接，没有正负之分，一定要确保接触良好。

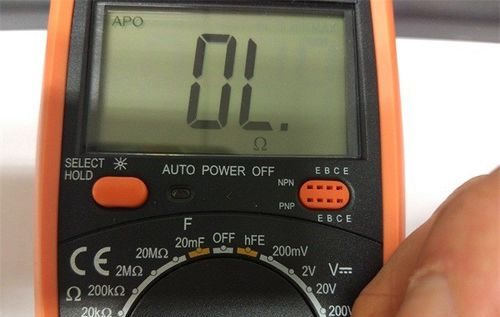

4、读出万用表显示的数据，如果万用表没有数据出现，有可能是电阻器坏了，当然还有一种可能就是量程不够，更换量程。

5、把量程增大，如果一直没有数据，那只能说明电阻器坏了。如果有数据输出数据，注意加上档位的单位。

万用表使用注意事项：

1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

2、在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换档，应先断开表笔，换档后再去测量。

4、万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

5、万用表使用完毕，应将转换开关置于交流电压的最大档。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

对此，对于万用表的使用你是不是已经熟悉了呢?
