电流互感器变比与匝数的关系与换算

2020-06-06
来源:21IC

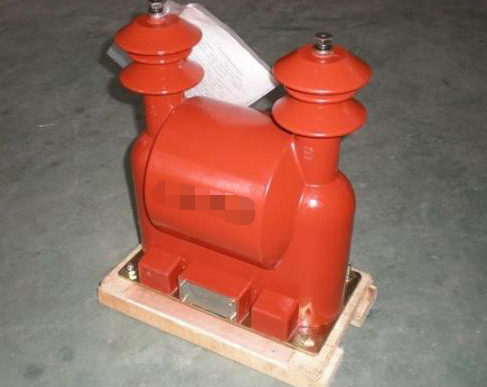

电流互感器中有很多复杂的定义,如果不是内行的话基本都不会理解,就比如说关于电流互感器穿心匝数和变比之间是什么关系,还真需要专业人员来给出比较全面的解说。大家可以了解一下。

其实这个问题主要涉及到的是穿芯式互感器,通过相应的试验得知,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比。也就是说,如果这个互感器的穿芯匝数是1匝,它的变比就是500/5;穿芯匝数是2匝,变比就变成了250/5,电流互感器的变比是随着穿芯匝数的改变而改变的。

根据这样的关系,我们还能计算出电流互感器的电流,用以控制电流互感器通过电流的大小,方式设备因电流过大而被烧坏。可见,这方面的知识非常重要,要是能很好的掌握的话,可以对电流互感器起到一定的保护作用。


电流互感器变比与匝数的换算

有的电流互感器在使用中铭牌丢失了,当用户负荷变更须变换电流互感器变比时,首先应对互感器进行效验,确定互感器的最高一次额定电流,然后根据需要进行变比与匝数的换算。

如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用,换算公式为 一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/50=3匝 即变换为50/5的电流互感器,一次穿芯匝数为3匝。

可以以此推算出最高一次额定电流,如原电流互感器的变比为50/5,穿芯匝数为3匝,要将其变为75/5的互感器使用时,我们先计算出最高一次额定电流:最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝 即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时,穿芯匝数应变为2匝。 再如原穿芯匝数4匝的50/5的电流互感器,需变为75/5的电流互感器使用,我们先求出最高一次额定电流为50×4=200A,变换使用后的穿芯匝数应为200/75≈2.66匝,在实际穿芯时绕线匝数只能为整数,要么穿2匝,要么穿3匝。

当我们穿2匝时,其一次电流已变为200/2=100A了,形成了100/5的互感器,这就产生了误差,误差为(原变比—现变比)/现变比=(15—20)/20=--0.25即—25%,也就是说我们若还是按75/5的变比来计算电度的话,将少计了25%的电量。而当我们穿3匝时,又必将多计了用户的电量。因为其一次电流变为200/3=66.66A,形成了66.6/5的互感器,误差为(15—13.33)/13.33=0.125即按75/5的变比计算电度时多计了12.5%的电度。所以当我们不知道电流互感器的最高一次额定电流时,是不能随意的进行变比更换的,否则是很有可能造成计量上的误差的。


电流互感器变比与穿心匝数关系

电流互感器变比与匝数关系穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比;

互感器,穿芯1匝,变比为500/5;穿芯2匝,变比250/5;

一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100匝);

穿芯2匝,二次匝数/一次匝数=100/2=一次电流/二次电流,二次电流是5A,可以算出一次电流是250A;

也就是说穿芯匝数改变了,使用的变比就改变了,但互感器本身没有变,它的二次匝数没有变,还是100匝;

另外一种算法是:

一次电流×穿芯匝数=穿芯1匝时的一次电流(这里250A×2=500A)

如果铭牌上最大只写150/5,那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150安的电流通过,如果超过可能烧坏互感器。但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件,但是可以通过换算得到150安电流感应这个要求,比如75/5、50/5、30/5.150/5就是说一次侧的电流是150安,二次输出5安,变比就是150除以5等于30倍,75/5、50/5、30/5以此类推。75要穿2圈;50穿3圈;30要穿5圈。也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应,如果一次侧只有75安,则穿二圈后75*2就满足了一次侧150安电流的感应了,其它的也是以此类推。

电流互感器变比与匝数关系这个问题主要涉及到的是穿芯式互感器,通过相应的试验得知,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比。也就是说,如果这个互感器的穿芯匝数是1匝,它的变比就是500/5;穿芯匝数是2匝,变比就变成了250/5,电流互感器的变比是随着穿芯匝数的改变而改变的。

根据这样的关系,我们还能计算出电流互感器的电流,用以控制电流互感器通过电流的大小,方式设备因电流过大而被烧坏。可见,这方面的知识非常重要,要是能很好的掌握的话,可以对电流互感器起到一定的保护作用。鼎升电力公司生产的DGCT-S互感器变比测试仪采用电压测量法,体积小重量轻,便携式互感器变比极性测试仪,满足现场工作轻便性要求。DGCT-S互感器变比测试仪适用于从几十安培至几万安培的所有电流互感器,所有电磁式电压互感器。电流互感器变比测试仪越来越成为互感器测试工作的必备设备。
