电压互感器的三种接线方式：

1、星形接线

在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

2、V-V接线

用两台单相互感器分别跨接于电网的UAB及UBC的线间电压上，接成不完全三角形接线（也称V，v接线），广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中测量三个相间电压，但不能测相对地电压。

3、开口三角接线

三台单相三绕组电压互感器构成YN，yn，d11或YN，y，d11的接线形式（二次侧星形绕组中性点不直接接地，而采用b相接地），广泛应用于各级电压系统中，而3~15KV电压级广泛采用三相式电压互感器。其二次绕组用于测量相间电压或相对地电压，辅助二次绕组接成开口三角形，供接入中性点不接地电网绝缘监视仪表、继电器使用，或供中性点直接接地系统的接地保护。

电压互感器的接线

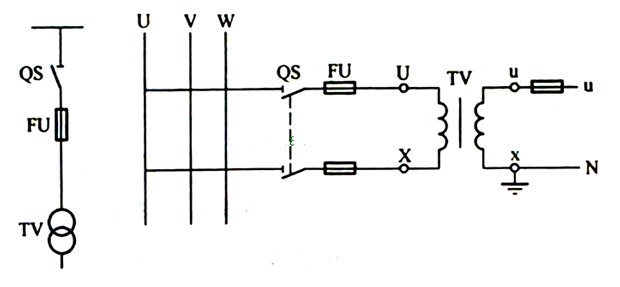

①一个单相电压互感器的接线

一个单相电压互感器的接线如图1所示。供仪表、继电器接于一个线电压。

图1 一个单相电压互感器的接线

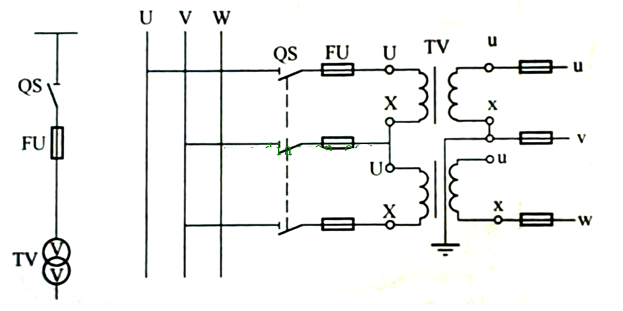

②两个单相电压互感器V/V接线

两个单相电压互感器V/V接线如图2所示。供仪表、继电器接于三相三线制电路的各个线电压。它广泛地应用在变电所、配电所6-10kV高压配电装置中。

图2 两个单相电压互感器V/V接线

③三个单相电压互感器Y0/Y0接线

三个单相电压互感器Y0/Y0形如图3所示。供电给要求线电压的仪表、继电器，并供给接相电压的绝缘监视电压表。

图3 三个单相电压互感器Y0/Y0接线

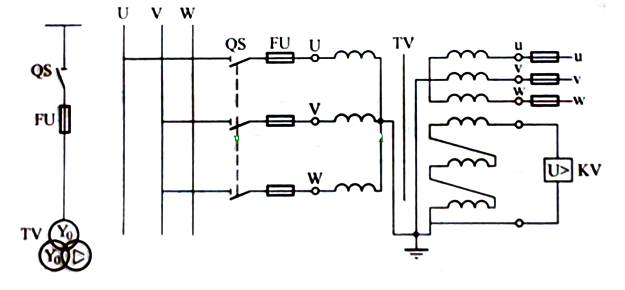

④三个单相三绕组电压互感器或一个三相五心柱三绕组电压互感器Y0/Y0/△（开口三角）接线

接线如图4所示。接成Y0的二次绕组，供给需要线电压的仪表、继电器，以及绝缘监视电压表；辅助二次绕组接成开口三角形，构成零序电压过滤器，供给监视线路绝缘的电压继电器。

图4 三个单相绕组电压互感器或一个三相五心柱三绕组电压互感器Y0/Y0/△接线

使用须知

1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

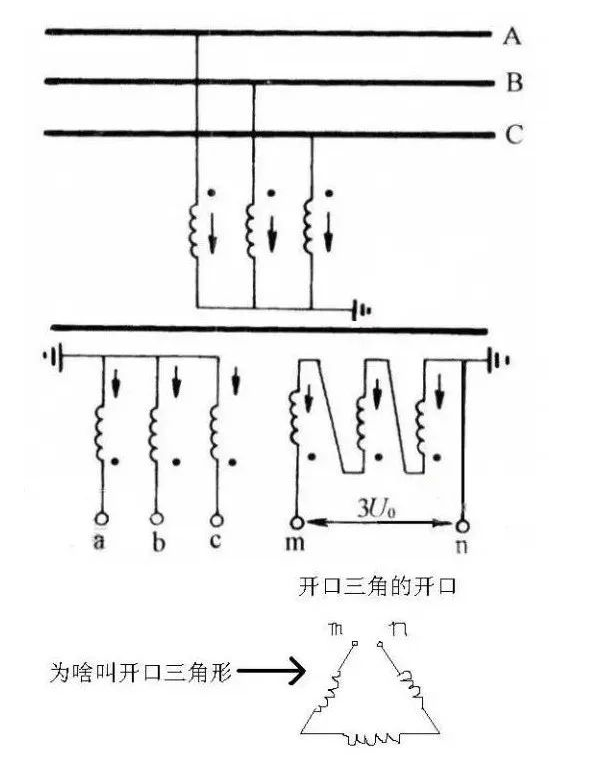

电压互感器开口三角接线图
