制冷系统的组成 

2020-05-25
来源:21ic中国电子网

一般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽,使蒸汽的体积减小,压力升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽,使之压力升高后送入冷凝器,在冷凝器中冷凝成压力较高的液体,经节流阀节流后,成为压力较低的液体后,送入蒸发器,在蒸发器中吸热蒸发而成为压力较低的蒸汽,再送入压缩机的入口,从而完成制冷循环。

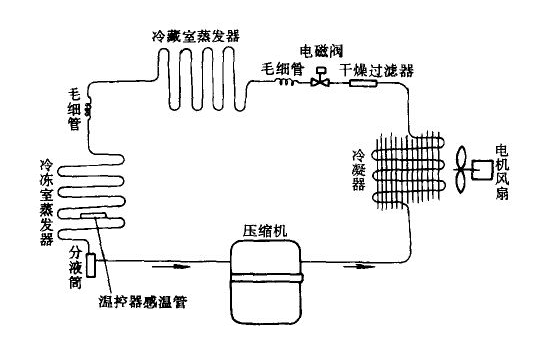

制冷系统主要由压缩机、冷凝器、贮液罐、过滤器、热力膨胀阀、蒸发器等组成工作过程和家用电冰箱基本相同。不同的是在冷凝器与过滤器之间增加了一个贮液罐和过滤器后面的热力膨胀阀。冷藏箱的制冷量大,使用制冷剂较多,为了方便修理和长时间停机时制冷荆不易泄漏,在冷凝器后面安装一贮液堪,雄的两端都安有截止阀。当系统出现故障需维修或长期停机时,可把制冷剂全部贮存于堪中。热力膨胀阀和电冰箱毛细管起着相同的作用。膨胀阀的结构比较复杂,制造麻烦,但便于控制调整和检修,对制冷剂的质量要求也不像毛细管那样严格。




制冷系统的组成  1、压缩机 、 

制冷压缩机是制冷装置中最主要的设备,通常 称为制冷装置中的主机。制冷剂蒸气从低压提高为 高压以及汽体的不断流动、输送,都是借助于制冷 压缩机的工作来完成的,也就是说,制冷压缩机的作用是:

1、从蒸发器中吸取制冷剂蒸气,以保证 蒸发器内一定的蒸发压力。

2、提高压力,将低压 低温的制冷剂蒸气压缩成为高压高温的过热蒸气, 以创造在较高温度(如夏季35℃左右的气温)下冷凝的条件 。

3、输送并推动制冷剂在系统内流动, 完成制冷循环。

我们现在使用的就是螺杆压缩机,螺杆压缩机是靠气缸中 一对螺旋转子相互啮合旋转,造成由齿型空间的基元容积的 变化,实现对制冷剂气体的压缩。

2、冷凝器 、 

将来自压缩机的高压制冷剂蒸汽冷凝成液体 ,在冷凝过程中,制冷剂蒸汽放出热量被其 他介质带走。根据冷却介质种类的不同,冷凝器可归纳为四大类,其作用如下:

⑴水冷却式:在这类冷凝器中,制冷剂放出 的热量被冷却水带走。冷却水可以是一次性 使用,也可以循环使用。水冷却式冷凝器按 其不同的结构型式又可分为立式壳管式、卧 式壳管式和套管式等多种。

⑵空气冷却式(又叫风 冷式):在这类冷凝器中,制冷剂放出的热量被空气带走。空气 可以是自然对流,也可以利用风机作强制流 动。这类冷凝器系用于氟利昂制冷装置在供 水不便或困难的场所。

⑶水—空气冷却式:在这类冷凝器中,制冷 剂同时受到水和空气的冷却,但主要是依靠 冷却水在传热管表面上的蒸发,从制冷剂一 侧吸取大量的热量作为水的汽化潜热,空气 的作用主要是为加快水的蒸发而带走水蒸气 。所以这类冷凝器的耗水量很少,对于空气 干燥、水质、水温低而水量不充裕的地区乃 是冷凝器的优选型式。这类冷凝器按其结构 型式的不同又可分为蒸发式和淋激式两种。

⑷蒸发—冷凝式:在这类冷凝器中是依 靠另一个制冷系统中制冷剂的蒸发所产 生的冷效应(蒸发所吸收的热量)去冷 却传热间壁另一侧的制冷剂,促使后者 冷凝液化。

节流阀 、 起节流降压的作用,经冷凝器冷凝后 的高压制冷剂液体经过节流阀时,因受阻而 使压力下降,导致部分制冷剂液体气化,同 时吸收气化潜热,其本身温度也相应降低, 成为低温低压的湿蒸汽,然后进入蒸发器。

蒸发器 、 蒸发器也是一种热交换器,是使低压、低 温制冷剂液体在沸腾过程中吸收被冷却介质( 空气、水、盐水或其他载冷剂)的热量,从而达 到制冷的目的。
